NZR mME Wechselstromzähler NORAX 1D+

Zweirichtungsmessung 2Tarif 60A 63521115

Artikel
6138493
Lieferanten Typ
Norax1D+5(60)A,1x230
Lieferanten Artikel
63521115

Beschreibung

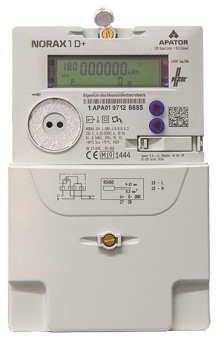

Wechselstromzähler NORAX 1D+

Der Wechselstromzähler NORAX 1D+ ermöglicht eine direkte Messung in einphasigen Zweileiternetzen mit einem Maximalstrom von 60 A. Der Zähler entspricht den Anforderungen an moderne Messeinrichtungen.

· Zweirichtungsmessung (Lieferung und Bezug) der Wirkenergie
· 2 Tarife
· Anzeige der Momentanleistung
· Historische Verbrauchswerte (365 Tage, 30 Tage, 7 Tage, 1 Tag)
· Unabhängige Register für Lieferung und Bezug
· Optische Schnittstelle unterstützt SML Protokoll nach FNN Lastenheft
· Rückstellbares Register
· Tastengeführte Menuesteuerung
· Variable Befestigung für eine bessere Handhabung
· Resistenz gegen Manipulation durch Magnete
· 2-zeiliges Display (Funktionalität gemäß FNN)

Technische Daten:

Messprinzip: direktmessend
Messsystem: 2 Leiter
Messspannung: 1x230 V
Messstrom (I): (5)60 A
Messart: Lieferung und Bezug (+A / -A), 2-Tarif, Wirkenergie
Genauigkeit: Klasse B
Formfaktor: 3-Punkt
Eigenverbrauch W / VA: < 0,6 / <1,5
Impulswertigkeit LED: Imp./kWh 10000
Mechanische Umgebungsbedingungen: M1
Elektromechanische Umgebungsbedingungen: E2
Schutzklasse (DIN EN 50470): Klasse II
Anschlussquerschnitte Strom-, Neutralleiter: max. 35 mm²
Anschlussquerschnitte Zusatzklemmen: max. 1,5 mm²
Gewicht: ca. 400g
MID (Wirkenergie): Ja
Moderne Messeinrichtung (nach MsbG): Ja
Anbindung Smart Meter Gateway: Ja
Frequenz MID: Hz 50
Kommunikation: SML / LMN
Anschluss / Kommunikation: RSA485
Hintergrundbeleuchtung: Ja
Temperaturbereich: -40 ... +70 °C
Abmessungen (H x B x T) mm: 150 x 121 x 36
Schutzart: IP 51

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
90283019
Ursprungs-Land
DE
WEEE-Land
DE
WEEE-Nummer
92690024
Zählertyp
elektronisch
Nennstrom (In)
5 A
Maximalstrom (Imax)
60 A
Nennspannung (Un) N-L
230 - 230 V
Nennspannung (Un) L-L
400 - 400 V
Frequenz
50 - 50 Hz
Genauigkeitsklasse
B
Polart
Vierleiter
Ausführung
Direktmessung
Energieart
Wirkleistung
Geeignet für
Bezug/Lieferung
Tarifausführung
Zweitarif
Tarifsteuerung
extern
Messungsart Lastgang
Rücklaufsperre
Geeicht
Zulassung
Measuring Instruments Directive
Impulsausgang
elektrisch
Impulsart
D0
Impulsrate
0 - 0 Imp/kWh (kvarh)
Anzeigeart
digital
Montageart
Einbau
Breite in Teilungseinheiten
10
Breite
130 mm
Tiefe
50 mm
Höhe
210 mm
Ausführung der Schnittstelle
sonstige
EDL40-Signatur
Mit Sperrcode
Anzahl der Stellen
6
Schutzart (IP)
IP20
Schutzart (NEMA)
sonstige
