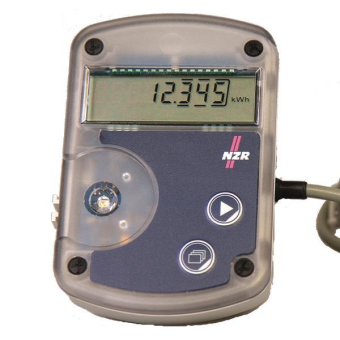

Impulsspeichermodul IC-W1D

Das Impulsspeichermodul IC-W1D mit LCD-Anzeige dient zur Adaption von Verbrauchsmessgeräten an das M-Bus-System. Neben den Medien Gas, Wasser, Strom und Wärme kann das IC-W1D auch als Stückzähler eingesetzt werden. Voraussetzung dafür ist, dass die zu adaptierenden Messgeräte über einen potentialfreien Impulsausgang mit Reedkontakt (Schließer) oder einen ·open collector“-Transistorausgang verfügen. Die Übertragung erfolgt per Funk mit dem Wireless-M-Bus-Protokoll (OMS 4), verschlüsselt in Mode 5. Darüber hinaus kann das IC-W1D auch als Fernanzeigemodul eingesetzt werden. Diese Parametrierung wird mit Hilfe des Programms M-Tool über einen Optokopf (ZVEI-Spezifikation) durchgeführt.
