Erdkabel NYCY nach VDE 0276
Anwendung:
Als Energie- und Steuerkabel zur Verwendung vorrangig für Industrie- und Schaltanlagen und in Kraftwerken, dort wo erhöhter mechanischer Schutz gegen Berührungsspannung gefordert wird.
Aufbau:
Leiter: Kupferleiter blank nach VDE 0295;
(RE) rund eindrähtig
Aderisolation: PVC
Aderkennzeichnung: nach VDE 0293-308
Füllmantel
Konzentrischer Leiter: aus blanken Kupferdrähten um die gemeinsamen
Aderumhüllung verseilt mit Gegenwendel aus Kupferband
(Kupferdrähte in der Innenlage, Kupferband in der Außenlage)
Außenmantel: PVC schwarz
Technische Daten:
Nennspannung: 0,6/1 kV
Prüfspannung: 4 kV
Temperaturbereich: -5 °C-+50 °C (beim Verlegen)
-30 °C-+70 °C (nach Verlegen)
Betriebstemperatur: +70 °C (max.)
Biegeradius: 12 x Kabeldurchmesser
Flammwidrigkeit: nach VDE 0472 T.
804 Prüfart B (=IEC 332-1)
Starkstromkabel NYCY nach VDE 0276-603
Anwendung:
Als festverlegtes Energie- und Steuerkabel zur Verwendung vorrangig für Industrie- und Schaltanlagen und in Kraftwerken, dort wo erhöhter mechanischer Schutz gegen Berührungsspannung gefordert wird.
Aufbau:
Leiter: Kupferleiter blank nach VDE 0295;
(RE) rund eindrähtig
Aderisolation: PVC
Aderkennzeichnung: nach VDE 0293-308 1 bis 5 Adern
ab 7 Adern sw mit weißen Ziffern
Füllmantel
Konzentrischer Leiter: aus blanken Kupferdrähten um die
gemeinsamen Aderumhüllung
verseilt mit Gegenwendel aus
Kupferband (Kupferdrähte in der
Innenlage, Kupferband in der Außenlage)
Außenmantel: PVC schwarz
Technische Daten:
Nennspannung: 0,6/1 kV
Prüfspannung: 4 kV
Temperaturbereich: -5 °C - +50 °C (beim Verlegen)
-30 °C - +70 °C (nach Verlegen)
Betriebstemperatur: +70 °C (max.)
Biegeradius: 12 x Kabeldurchmesser
Flammwidrigkeit: nach VDE 0472 T.
804 Prüfart B (=IEC 332-1)

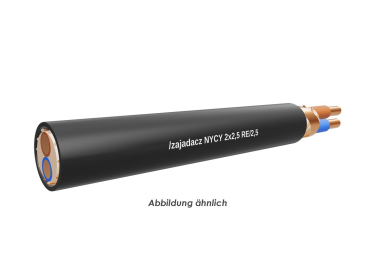

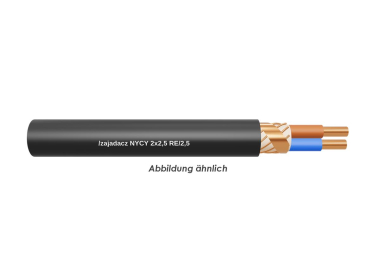

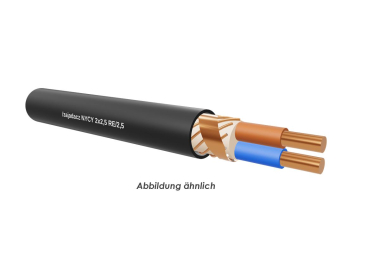

Aderzahl x Nennquerschnitt qmm: 2X2,5RE/2,5
Cu-Zahl (Kg/%m): 8,0
Außendurchmesser ca.: 13,6
Gewicht (kg/%m) ca.: 26,0
