Erdkabel NYCWY nach VDE 0276
Anwendung:
Als Energie- und Steuerkabel zur Verwendung vorrangig für Industrie- und Schaltanlagen, in Kraftwerken und Ortsnetzen, dort wo erhöhter elektrischer und mechanischer Schutz gegen Berührungsspannung gefordert wird. Zur Verlegung im Freien, in der Erde,
in Innenräumen und in Kabelkanälen.
Aufbau:
Leiter: Kupferleiter blank nach VDE 0295;
(RE) rund eindrähtig oder (RM) rund mehrdrähtig oder
(SM) sektorenförmig mehrdrähtig
Aderisolation: PVC
Aderkennzeichnung: nach VDE 0293-308
Füllmantel
Konzentrischer Leiter: aus blanken Kupferdrähten wellenförmig um die
gemeinsamen Aderumhüllung verseilt mit Gegenwendel aus
Kupferband Kupferdrähte in der Innenlage, Kupferband in der Außenlage
Außenmantel: PVC schwarz
Technische Daten:
Nennspannung: 0,6/1 kV
Prüfspannung: 4 kV
Temperaturbereich: -5 °C-+50 °C (beim Verlegen)
-30 °C-+70 °C (nach Verlegen)
Betriebstemperatur: +70 °C (max.)
Biegeradius: 12 x Kabeldurchmesser
Flammwidrigkeit: nach VDE 0472 T. 804 Prüfart B (=IEC 332-1)

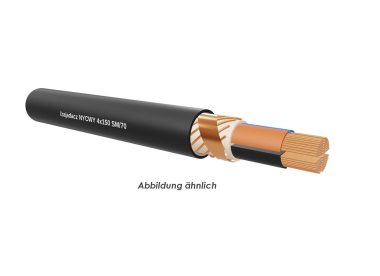

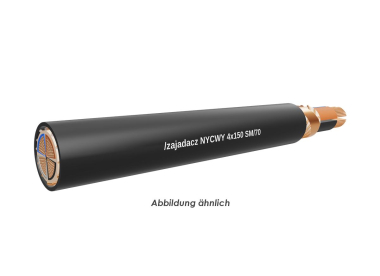

Starkstromkabel NYCWY nach VDE 0276-603
Anwendung:
Als festverlegtes Energie- und Steuerkabel zur Verwendung vorrangig für Industrie- und Schaltanlagen, in Kraftwerken und Ortsnetzen, dort wo erhöhter elektrischer und mechanischer Schutz gegen Berührungsspannung gefordert wird.
Zur Verlegung im Freien, in der Erde, in Innenräumen und in Kabelkanälen.
Aufbau:
Leiter: Kupferleiter blank nach VDE 0295;
(RE) rund eindrähtig oder
(RM) rund mehrdrähtig oder
(SM) sektorenförmig mehrdrähtig
Aderisolation: PVC
Aderkennzeichnung: nach VDE 0293-308
Füllmantel
Konzentrischer Leiter: aus blanken Kupferdrähten
wellenförmig um die gemeinsamen
Aderumhüllung verseilt mit
Gegenwendel aus Kupferband
(Kupferdrähte in der Innenlage,
Kupferband in der Außenlage)
Außenmantel: PVC schwarz
Technische Daten:
Nennspannung: 0,6/1 kV
Prüfspannung: 4 kV
Temperaturbereich: -5 °C - +50 °C (beim Verlegen)
-30 °C - +70 °C (nach Verlegen)
Betriebstemperatur: +70 °C (max.)
Biegeradius: 12 x Kabeldurchmesser
Flammwidrigkeit: nach VDE 0472 T. 804
Prüfart B (=IEC 332-1)
Aderzahl x Nennquerschnitt qmm: 4X150,0SM/70
Cu-Zahl (Kg/%m): 654,0
Außendurchmesser ca.: 51,0
Gewicht (kg/%m) ca.: 760,0
