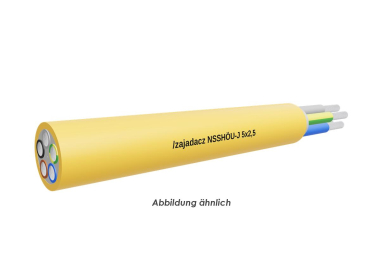

Schwere Gummischlauchleitungen
NSSHÖU 0,6/1 kV, gelb nach VDE 0250 Teil 812
Anwendung
Für sehr hohe mechanische Beanspruchungen, z.B. im Bergbau unter Tage, im Tagebau auf Baustellen und in der Industrie, in trockenen und feuchten Räumen und im Freien, auch für feste Verlegung, z.B. Einsatzbedingungen im Einzelfall festzulegen.
Aufbau
Leiter: Kupferlitze verzinnt
feindrähtig Klasse 5
Aderisolation: Gummimischung nach
VDE 0207 T. 20
Aderkennzeichnung: nach VDE 0293-308
Adern mit optimalen
Schlaglängen verseilt
Außenmantel: Gummimischung nach
VDE 0207 T. 21
Mantelfarbe: gelb
Technische Daten
Nennspannung: 0,6/1 kV
Prüfspannung: 3 kV
Isolationswiderstand: 20Mω x km bei 20 °C
Temperaturbereich: -20 °C - +80 °C (beim Verlegen)
-40 °C - +80 °C (nach Verlegen)
Betriebstemp.: +90 °C (max.)
Biegeradius: 5 x Leitungsdurchmesser (min.)
bei freier Verlegung
Brandverhalten: nach VDE 0472 T. 804
Prüfart B (=IEC 332-1)
Ölbeständigkeit: nach VDE 0472 T. 803
Prüfart A
Flammwidrigkeit: VDE 0482-332-1-2
IEC 60332-1
Schwere Gummischlauchleitungen
NSSHÖU 0,6/1 kV, gelb nach VDE 0250 Teil 812
Anwendung
Für sehr hohe mechanische Beanspruchungen, z.B. im Bergbau unter Tage, im Tagebau auf Baustellen und in der Industrie, in trockenen und feuchten Räumen und im Freien, auch für feste Verlegung, z.B. Einsatzbedingungen im Einzelfall festzulegen.
Aufbau
Leiter: Kupferlitze verzinnt
feindrähtig Klasse 5
Aderisolation: Gummimischung nach VDE 0207 T. 20
Aderkennzeichnung: nach VDE 0293-308
Adern mit optimalen
Schlaglängen verseilt
Außenmantel: Gummimischung nach VDE 0207 T. 21
Mantelfarbe: gelb
Technische Daten
Nennspannung: 0,6/1 kV
Prüfspannung: 3 kV
Isolationswiderstand: 20Mω x km bei 20 °C
Temperaturbereich: -20 °C - +80 °C (beim Verlegen)
-40 °C - +80 °C (nach Verlegen)
Betriebstemp.: +90 °C (max.)
Biegeradius: 5 x Leitungsdurchmesser (min.)
bei freier Verlegung
Brandverhalten: nach VDE 0472 T. 804
Prüfart B (=IEC 332-1)
Ölbeständigkeit: nach VDE 0472 T. 803
Prüfart A
Flammwidrigkeit: VDE 0482-332-1-2/IEC 60332-1
Aderzahl x Nennquerschnitt qmm: 5X2,5
Cu-Zahl (Kg/%m): 12,0
Außendurchmesser ca.: 17,2
Gewicht (kg/%m) ca.: 38,5
