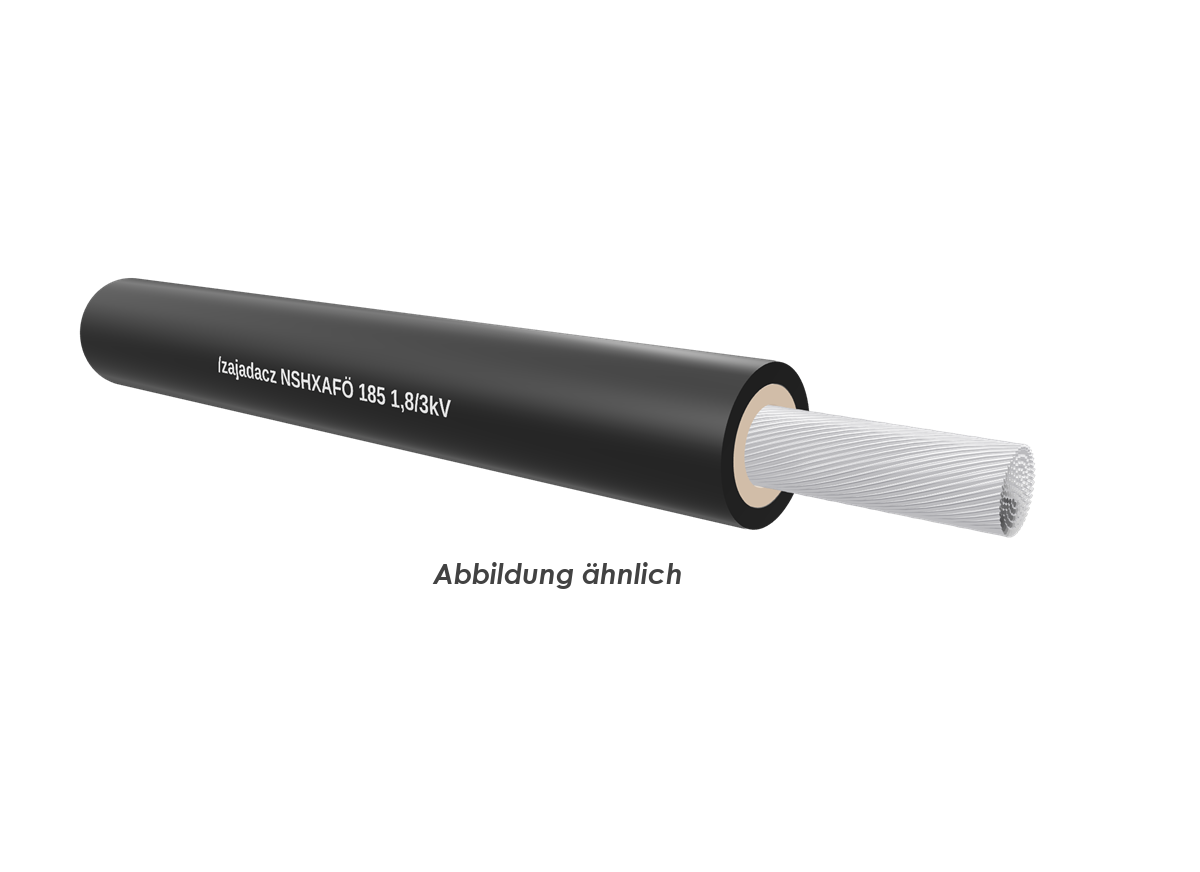

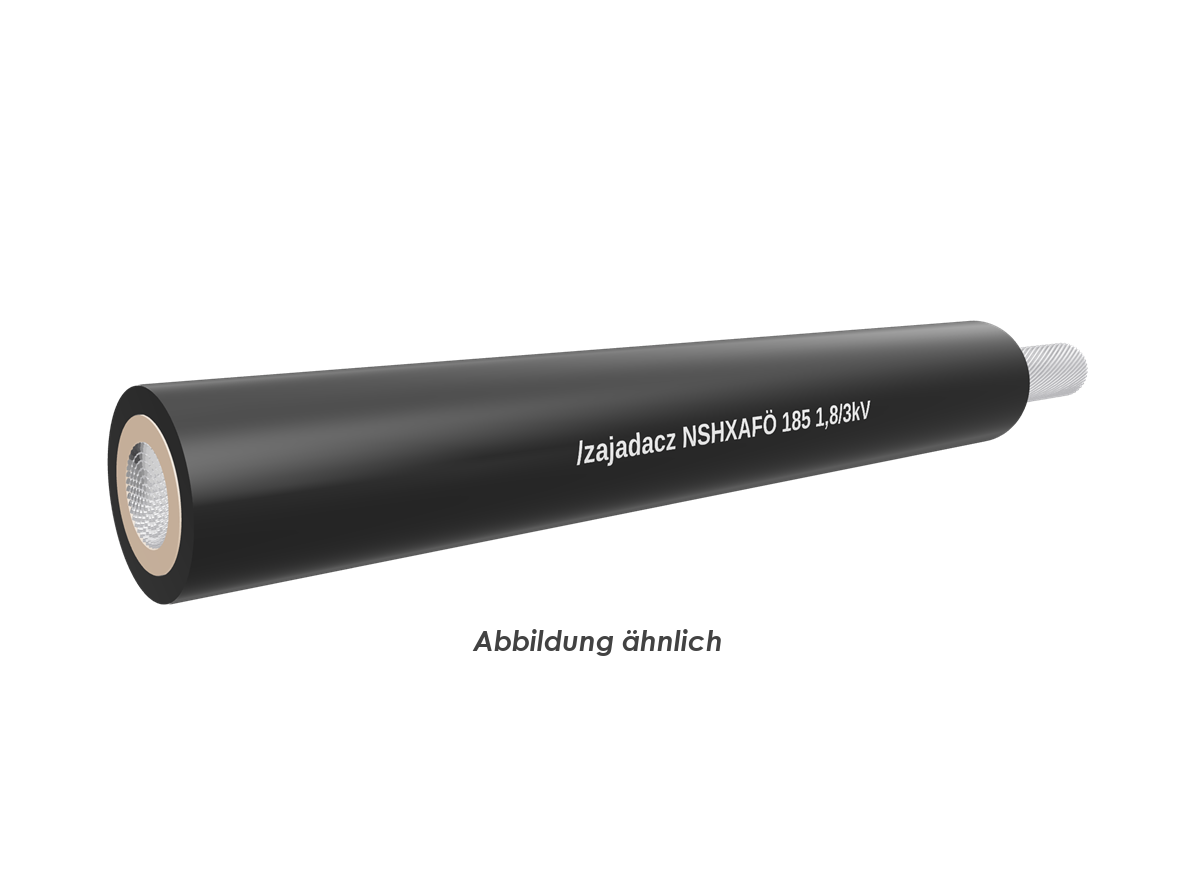

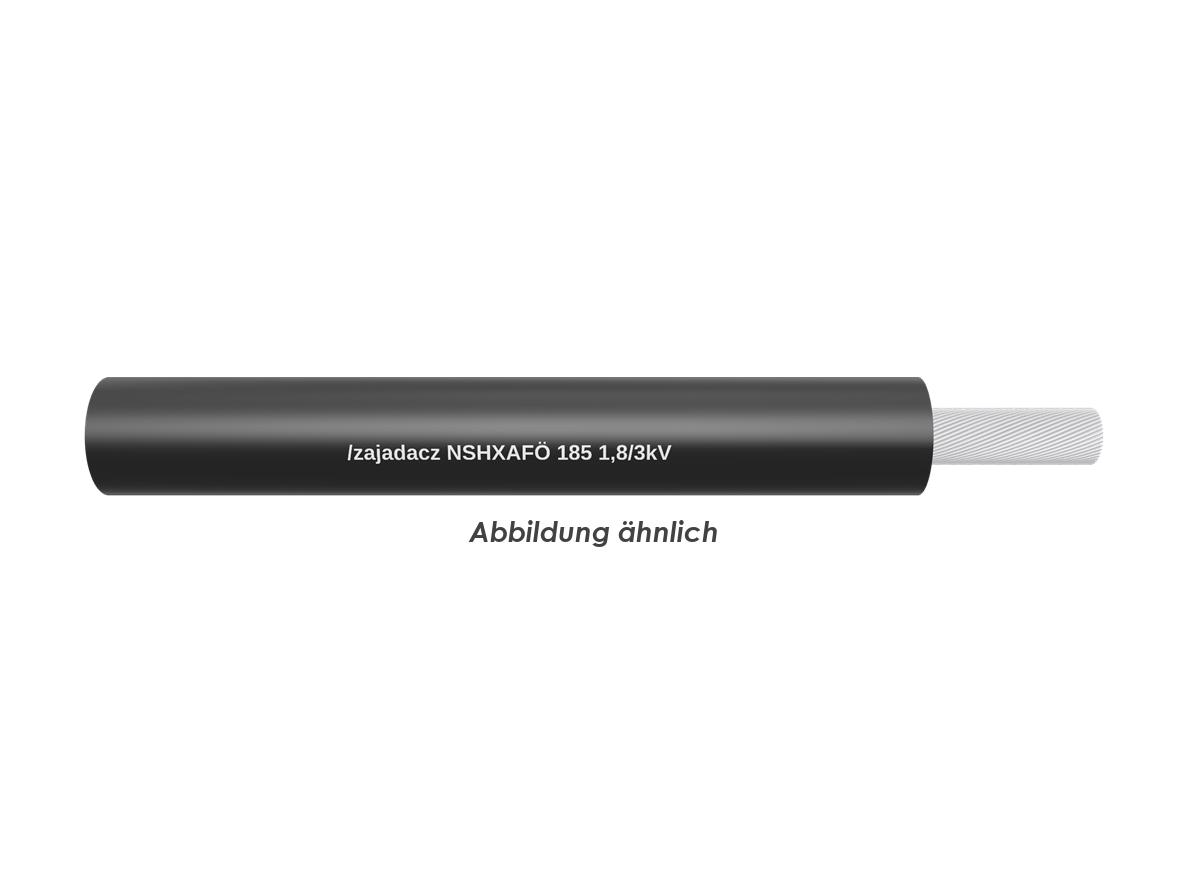

Sondergummiaderleitung NSHXAFÖ/(N)SHXAFÖ 1,8/3 kV
in Anlehnung an DIN VDE 0250 Teil 606 (flammwidrig) halogenfrei
Die Leitungen sind bestimmt für die Verwendung in Schienenfahrzeugen und Omnibussen sowie in trockenen Räumen.
Leiter: feindrähtig Kupfer, verzinnt Kl. 5
Bewicklung aus Alu-PT-Folie
Aderkennzeichnung: naturfarben
Isolierhülle: EPR
Außenmantel: Polymer-Mischung
halogenfrei, schwarz
Technische Daten:
Eigenschaften bei 20 °C Uo/U 1,8/3 kV
Nennspanung Uo/U 1800/3000 V
Höchstzulässige Betriebsspannung in
Wechsel- und Drehstromanlagen 2160/3600 V
in Gleichstromanlagen
zwischen den Leitern 5400 V
einphasig geerdet 2700 V
Leiterwiderstand nach DIN/VDE 0295
Prüfspannung 50 Hz, 5 min. 6000 V
Brennverhalten gemäß VDE 0482 Teil 265-2-1
Halogengehalt(Korrosivität der Brandgase)
gemäß VDE 0482 Teil 267-2-2
maximal zulässige Temperatur am Leiter 90 °C
Kurzschlusstemperatur 250 °C
ruhend -40 °C bis +70 °C
bewegt -25 °C bis +70 °C
Mindestbiegeradius:
6 x D bei fester Verlegung
10 x D bei freier Bewegung
D = Außendurchmesser
Flammwidrigkeit: VDE 0482-332-1-2/IEC 60332-1
Ölbeständigkeit: EN 60811-2-1
NSHXAFÖ
Aderzahl x Nennquerschnitt qmm: 1X185,0
Cu-Zahl (Kg/%m): 177,60
Außendurchmesser ca.: 31,0
Gewicht (kg/%m) ca.: 216,0
