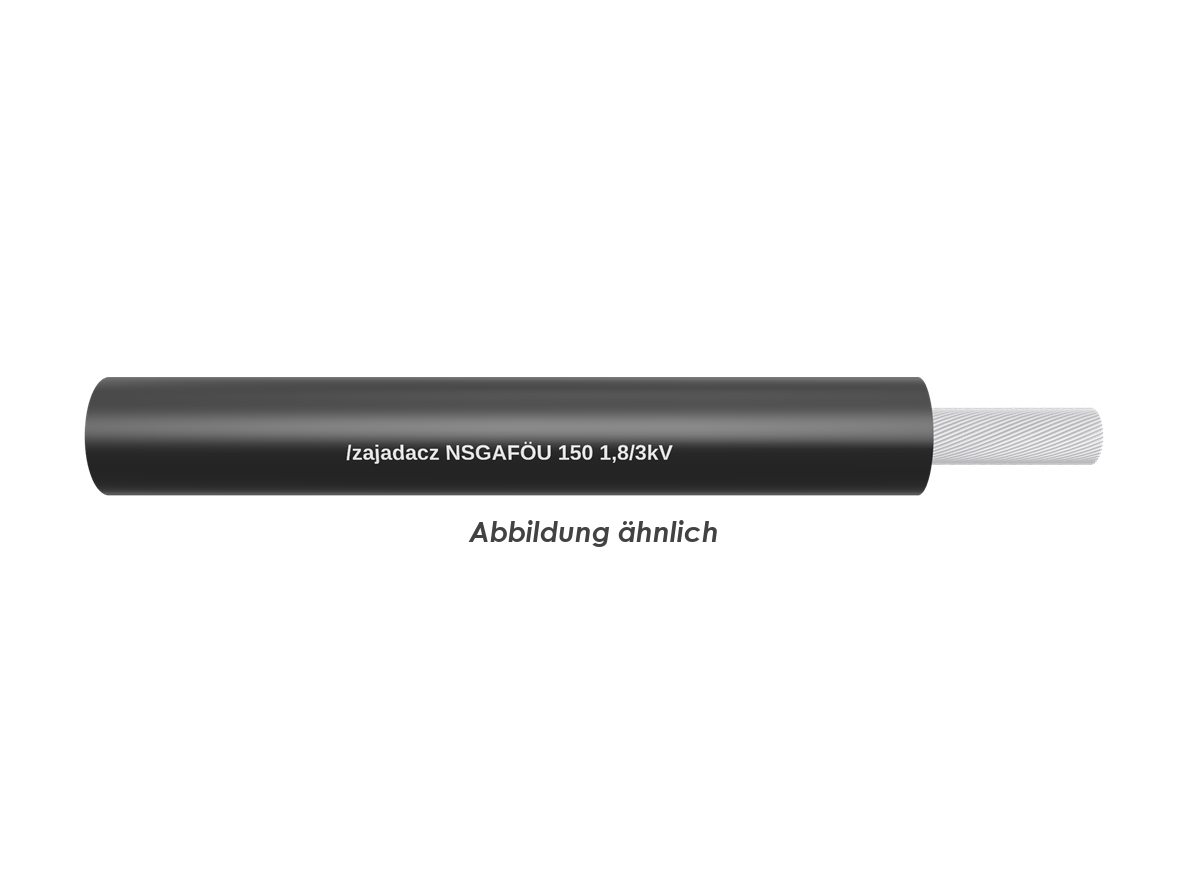

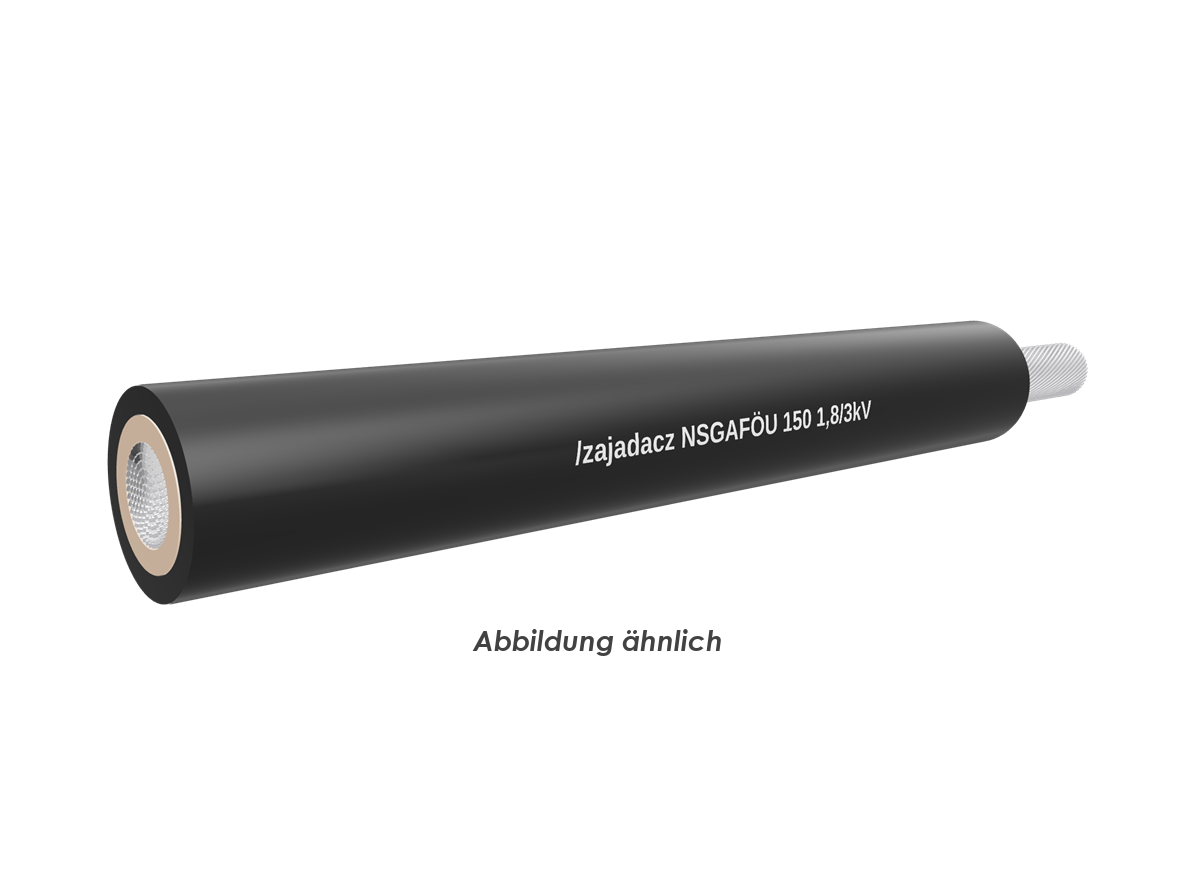

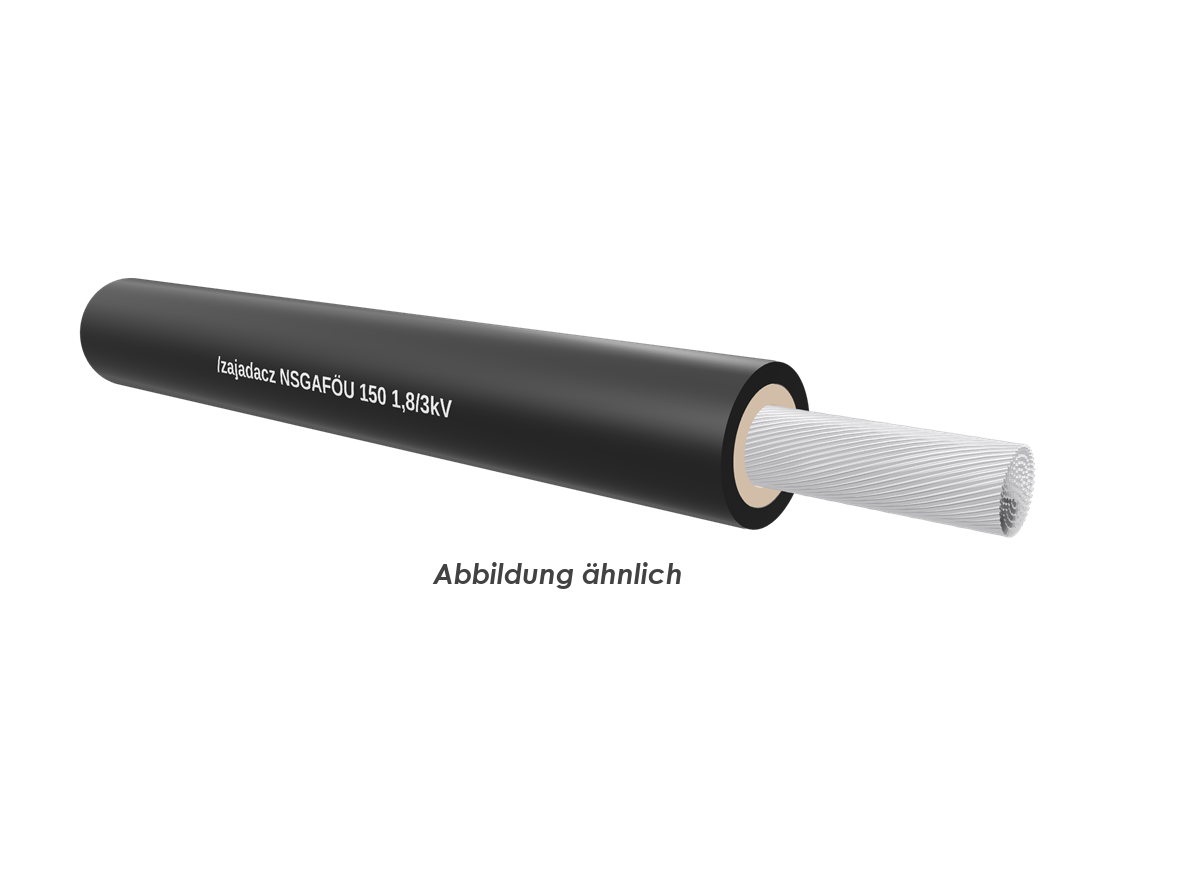

Sondergummiaderleitung NSGAFÖU 1,8/3 kV nach VDE 0250-602
Anwendung
In Schienenfahrzeugen und Omnibussen sowie in trockenen Räumen. Sie gelten in Schaltanlagen und Verteilern bis 1000 V als kurzschluss- und erdschlusssicher. Sie werden in trockenen Räumen, in Rohren und in geschlossenen Installationskanälen sowie beim Anschluss beweglicher Teile eingesetzt.
Aufbau
Leiter: Kupferlitze verzinnt
feindrähtig Klasse 5
Aderisolation: Gummimischung nach
VDE 0207 T. 20
Außenmantel: Gummimischung nach
VDE 0207 T. 21
Mantelfarbe: schwarz
Technische Daten
Nennspannung: 1,8/3 kV
Prüfspannung: 6 kV
Temperaturbereich: -25 °C - +80 °C (beim Verlegen)
-40 °C - +80 °C (nach Verlegen)
Betriebstemp.: +90 °C (max.)
Biegeradius: 5 x Leitungsdurchmesser (min.)
Brandverhalten: nach VDE 0472 T. 804
Prüfart B (=IEC 332-1)
Ölbeständigkeit: nach VDE 0472 T. 803 Prüfart A
Sondergummiaderleitung NSGAFÖU 1,8/3,6 kV nach VDE 0250-602
Anwendung
In Schienenfahrzeugen und Omnibussen sowie in trockenen Räumen. Sie gelten in Schaltanlagen und Verteilern bis 1000 V als kurzschluss- und erdschlusssicher. Sie werden in trockenen Räumen, in Rohren und in geschlossenen Installationskanälen sowie beim Anschluss beweglicher Teile eingesetzt.
Aufbau
Leiter: Kupferlitze verzinnt
feindrähtig Klasse 5
Aderisolation: Gummimischung nach VDE 0207 T. 20 (halogenfrei)
Außenmantel: Gummimischung nach VDE 0207 T. 21
Mantelfarbe: schwarz
Technische Daten
Nennspannung: 1,8/3,6 kV
Prüfspannung: 6 kV
Temperaturbereich: -25 °C - +90 °C (beim Verlegen)
-40 °C - +90 °C (nach Verlegen)
Betriebstemp.: +90 °C (max.)
Biegeradius: 6 x Leitungsdurchmesser bei fester Verlegung
10 x Leitungsdurchmesser bei freier Bewegung
Brandverhalten: nach VDE 0472 T. 804 Prüfart B (=IEC 332-1)
Ölbeständigkeit: nach VDE 0472 T. 803 Prüfart A
Flammwidrigkeit: VDE 0482-332-1-2/IEC 60332-1
Aderzahl x Nennquerschnitt qmm: 1X150,0
Cu-Zahl (Kg/%m): 144,00
Außendurchmesser ca.: 21,8
Gewicht (kg/%m) ca.: 175,0
