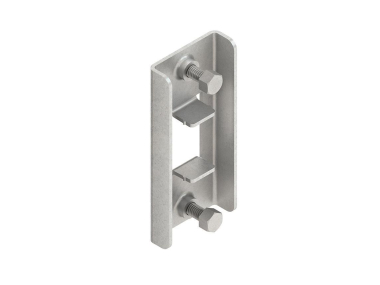

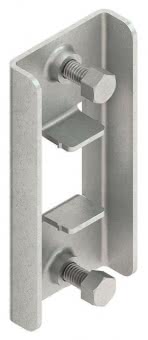

Trägerzwischenklemme inkl. Sechskantschrauben mit Ansatzspitze
nach DIN 564

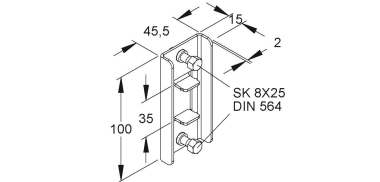

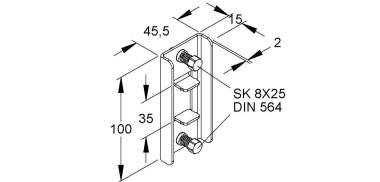

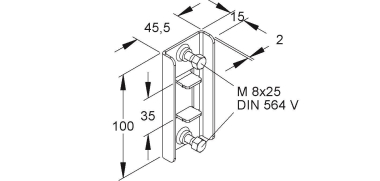

Breite: 45,5 mm
Länge: 100 mm
Materialstärke t: 2 mm
zul. F bei Schenkelabst./2: 0,5 kN
Zubehör inkl. 4 SK 8x25 V
Mengeneinheit: Paar
zum Verklemmen der Schiene zwischen den Schenkeln eines T-Trägers
Verwendbar für: Ankerschiene 2986 und 2996
1. Die Schiene mit den beiden Trägerzwischenklemmen montieren und im Träger positionieren und festklemmen
A. Bei der Ausführung 2986 erfolgt die Positionierung über die beiden Laschen
B. Bei der Ausführung 2996 erfolgt die Positionierung über die beiden Laschen und die äußeren Schenkel.
Die angegebene Tragfähigkeit bezieht sich auf einen Schenkelabstand von 400 mm und auf ein aufgebrachtes Drehmoment von 2,5 Nm bei ausschließlich senkrechter Lasteinteilung. Bei Verwendung von größeren Schenkelabständen ist die max. Tragfähigkeit zu reduzieren. Schiene bitte gesondert bestellen.
Die Bestelllänge der Schiene entspricht dem Abstand zwischen den beiden Flanschen und bauseits ablängen (abzüglich ca. 16 mm Materialstärke und der Schraubenspitze)
