NIED Kabelrinne RLVC 60.200

** 414238

NIED Kabelrinne RLVC 60.200

** 414238

Artikel

3311266

Lieferanten Typ

RLVC 60.200

Lieferanten Artikel

4013339948161

Geschäftskunde werden Shop-Zugang beantragen Onlineshop Login Endverbraucher Händler

Beschreibung

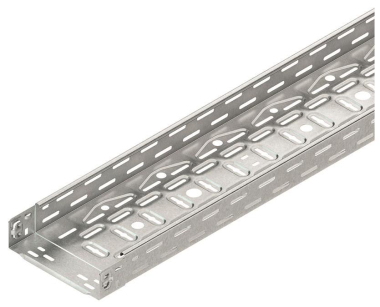

Kabelrinnen leicht, gelocht, mit angeprägtem Stoßstellenverbinder

mit versetzt angeordneter Seiten- und Bodenperforation für stufenlose Befestigung und Anbringung der Systembauteile
Achtung: unterschiedliche Lochbilder bei unterschiedlichen Breiten.

Zusätzlich Bodenperforation Ø 13,5, Ø 16,5, Ø 20,5 und Ø 25,5 ab einer Rinnenbreite von 200 mm für die Anbringung von Kabelverschraubungen
Auslässe zur Kabelbinderbefestigung, durch T-Auslass im Boden ab einer Rinnenbreite von 300 mm ist eine Schnellbefestigung der Kabelbinder durch einschlaufen von oben möglich (kein Fädelaufwand). RLVC 60.100 - RLVC 60.400: Funktionserhalt E30/E90 gemäß DIN 4102-12 für Breiten ≤ 400 mm, einem Kabeleigengewicht ≤ 25 kg/m und einem max. Befestigungsabstand von 1,5 m.

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.

73089059

Ursprungs-Land

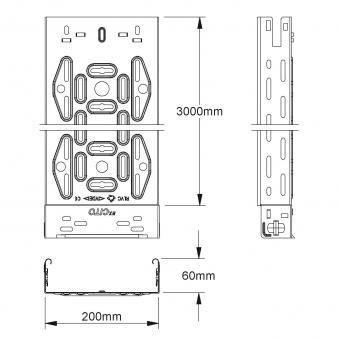

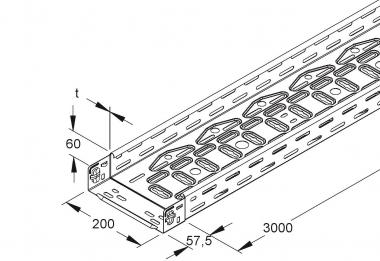

Höhe

60 mm

Breite

200 mm

Materialstärke

0,75 mm

Länge

3000 mm

Arbeitslänge

3000 mm

Nutzbarer Querschnitt

11800 qmm

Mit Oberteil

Seitenlochung

Montagelochung im Boden

NATO-Lochbild

Ausführung

integrierter Verbinder

Art des Verbinders

Klickbefestigung

Geeignet für Funktionserhalt

Werkstoff

Stahl

Einsatztemperatur

-20 - 120 °C

Werkstoffgüte

sonstige

Oberflächenschutz

bandverzinkt

Gewicht

1,86689 kg/m

Belastungstesttyp nach IEC 61537

Typ II

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m

1850 N/m

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m

1250 N/m

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m

720 N/m

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m

400 N/m
