Kernzentrierendes Spleißgerät für professionelles Spleißen aller gängigen Fasertypen
Professionelles Spleißen aller gängigen Fasertypen

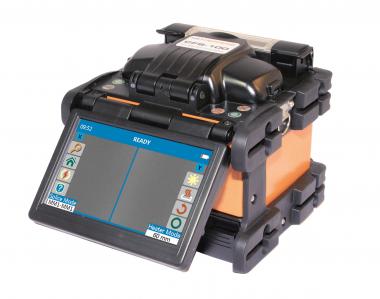

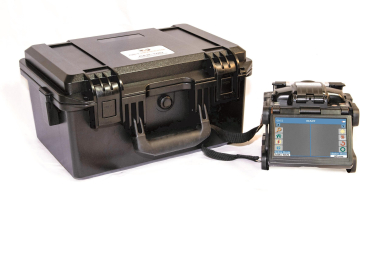

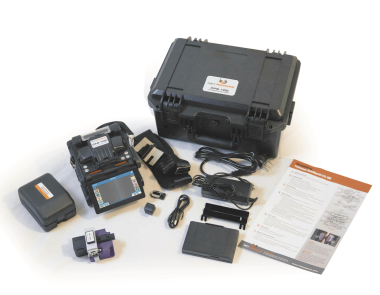

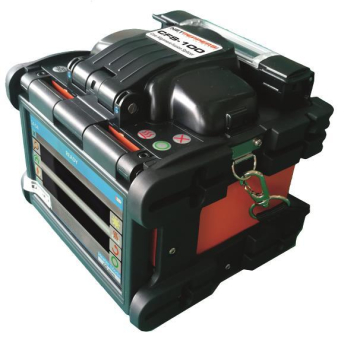

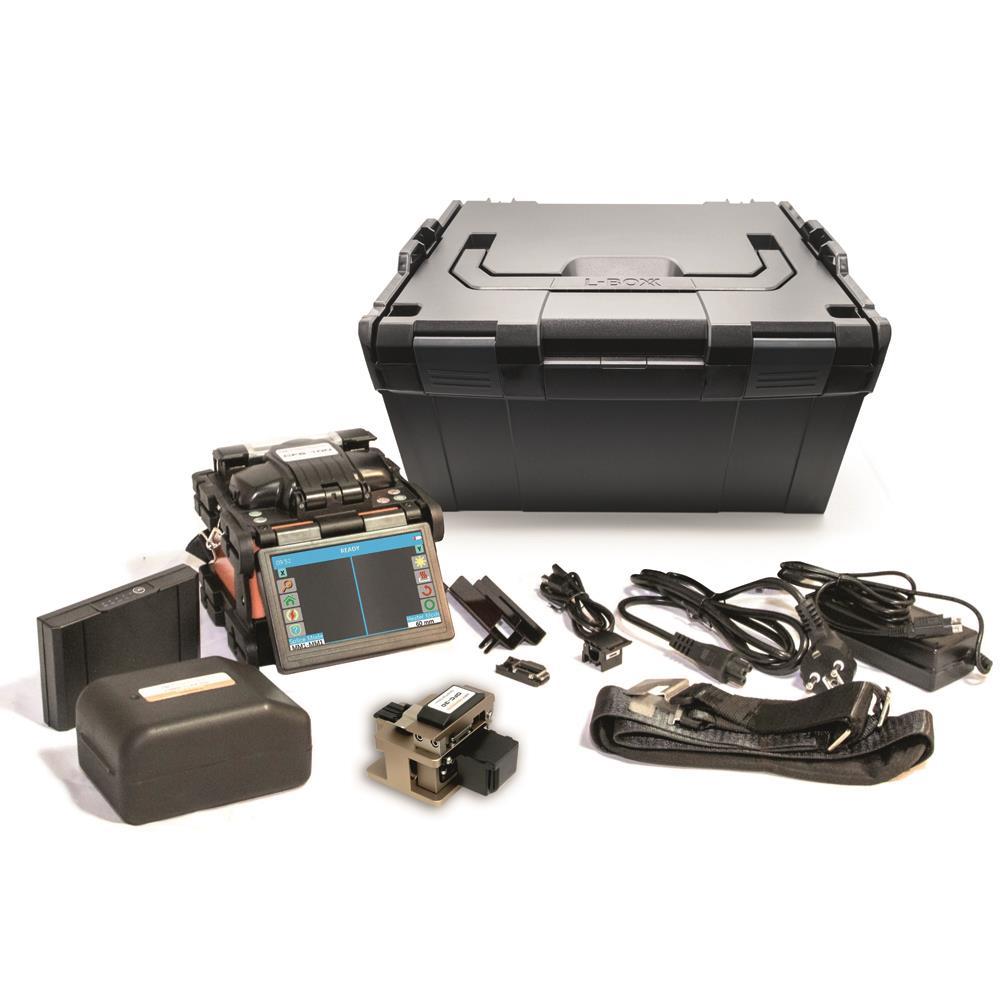

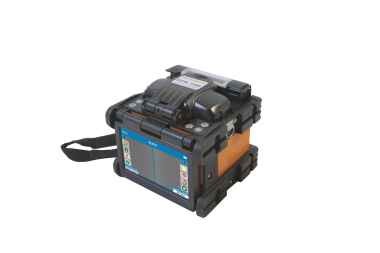

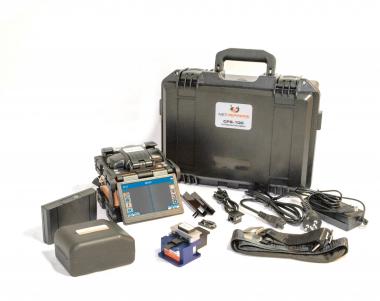

Das kernzentrierende, 3-Achsen gesteuerte Fusionsspleißgerät CFS-100 ist der perfekte Begleiter für Spleißarbeiten kleiner und großer Projekte. Das leichte und flexible Präzisionsspleißgerät ermöglicht das Spleißen von allen gängigen Fasern in durchschnittlich neun Sekunden Spleißzeit. Der automatische Heizofen für Schrumpfspleißschutzhüllen beschleunigen den Arbeitsablauf und führen zu mehr Spleißen pro Zeit.

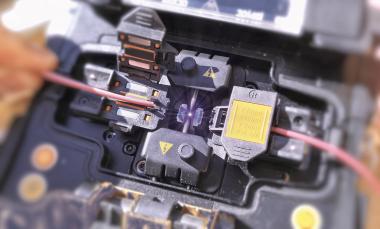

Modernste Spleißtechnik bei der Arbeit
Dank der Kernzentrierung und seiner umfangreichen Automatikfunktionen ist das CFS-100 nicht nur hochpräzise, sondern auch kinderleicht in der Anwendung.
Kompatibilität, die ihresgleichen sucht
Ob Multimode, Singlemode Fasern, Pigtails, Patchkabel oder SOCs: Das CFS-100 spleißt alle gängigen Fasertypen.
Workflow am Spleißplatz

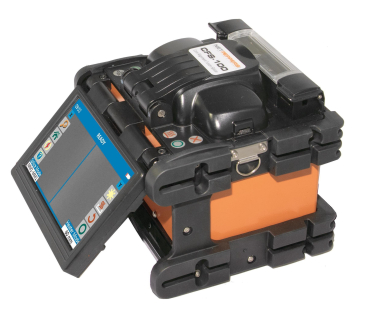

Spleißen muss nicht unkomfortabel sein. Richten Sie Ihren Spleißplatz nach Ihren Vorstellungen ein. Dank des klappbaren Displays können Sie das Gerät von Vorder- und Rückseite bedienen.
Das CFS-100 unterstützt den Anwender bei der Fehlersuche und einer Qualitätsabschätzung durch die Erfassung des Cleave-Bruchwinkels, des Kern-Achsenversatz, der Sauberkeit der Faser und der Spleißdämpfung. Dabei können eigene Grenzwerte definiert und in Profilen hinterlegt werden. Vor jedem Spleißvorgang erfolgt eine Analyse der Spleißfähigkeit der Fasern und eine Faserreinigung mittels Reinigungslichtbogen. Ist die Aussicht auf ein zufriedenstellendes Spleiß-Ergebnis nicht gut genug, bricht das Gerät den Vorgang ab, um zeitintensives Nacharbeiten zu ersparen. Re-ARC ermöglicht das nachträgliche Verbessern des Spleißergebnis.
Wenn gewollt, kann das Spleißen und Schrumpfen in verschiedenen Profilen detailliert definiert werden. Ist dies nicht gewünscht, kann auch eine vollautomatische Erfassung des Fasertyps erfolgen und das Gerät bestimmt alle erforderlichen Parameter selbst.
Eigenschaften
6 Motoren-Kernzentrierung für präzises Spleißen
Unterstützt alle gängigen Fasertypen
Universeller 4 in 1 Faserhalter für blanke Fasern, Pigtails, Patchkabel und FTTH-Faserspleißen im Innenbereich
Automatische Endflächeninspektion und Lichtbogenanpassung, Dämpfungsabschätzung, Temperatur- und Druckkompensation
Automatischer Schrumpfofen für Spleißschutzhüllen bis 60 mm
Kompakt und leicht
LED-Beleuchtung des Spleißplatzes, Anschluss einer externen Arbeitsleuchte möglich
Technische Daten
Zentrierungsmethode: Kernzentrierung (3 Achsen-gesteuert)
Anzahl gleichzeitig spleißbarer Fasern: 1
Geeignete Fasern: Singlemode-Fasern, Multimode-Fasern
Glasfasertypen und Dämpfung:
ITU-T G.651 (MM) ? 0.01 dB (typisch)
ITU-T G.652 (SM) ? 0.02 dB (typisch)
ITU-T G.653 (SM DSF) ? 0.04 dB (typisch)
ITU-T G.655 (SM NZ-DSF) ? 0.04 dB (typisch)
ITU-T G.657 (SM BIF) ? 0.02 dB (typisch)
EDF ? 0.04 dB (typisch)
Unterstützter Ø Cladding: ∼ 80 - 150 ?m
Unterstützter Ø Coating: ∼ 100 - 1000 ?m
Freie Faserlänge: 8 - 16 mm
Spleißzeit: Ø ? 9 s (abhängig von Modus und Faser-Ausrichtung)
Zugfestigkeit: Ca. 2,0 N
Spleißvorgänge pro Elektrode: ? 5000 Spleißvorgänge
Spleißmodi: Automatik und manuelle Steuerung
Heizzeit Schrumpfofen: ? 25 s, einstellbar
Länge Schrumpfspleißschutzhülle: ? 60 mm
Aufwärmzeit: ? 5 s
Anzahl möglicher Spleißprofile: 240
Technische Daten
Anzahl möglicher Heizprofile: 30
Spleißergebnis: Spleißanzeige und Dämpfungseinschätzung
Speichergröße: 5000 Spleißergebnisse (CSV), 100 Screenshots
Datenübertragung: Mikro-USB-Kabel
Unterstützte Sprachen: EN, DE, FR, ES, IT, PT, RU, PL, RO, FI, ZH
Display: 5,0? farbiges Touch-LCD
Beleuchtung Elektroden: LED
Stromversorgung externe Lampe: 10 - 12V DC1
Akkulaufzeit: ? 200 Spleiß- und Schrumpfvorgänge
Akku: Li-Ion 10,8 V DC, 48 Wh, 4400 mAh, wechselbar
AC Adapter: Input: AC 100 - 240 V, 50/60 Hz, Max. 1,5 A
Output: 15 V DC, 4,3 A
Ladezeit (bis 100%): ? 4 Stunden
Betriebstemperatur: - 20? - + 55?
Lagertemperatur: - 40? - + 70?
Luftfeuchtigkeit: ? 95% (nicht-kondensierend)
Mögliche Einsatzhöhe: Bis 5000 m üNN
Windgeschwindigkeit: Bis 15 m/s
Maße: 147 x 138 x 135 mm (L x B x H)
Gewicht: 1,85 kg (inkl. Akku)
Stativgewinde: 1/4"
