Starkstromkabel NAYY Aluminiumleiter nach VDE 0276-603
Anwendung:
Als Energie- und Steuerkabel zur Verwendung im Freien, im Erdreich, für Kraftwerke, Industrie- und Schaltanlagen, in Wasser, in trockenen und feuchten Innenräumen, in Kabelkanälen sowie in Ortsnetzen, wenn keine mechanischen Beschädigungen zu erwarten sind.
Aufbau:
Leiter: Aluminiumleiter nach VDE 0295;
(RE) rund eindrähtig oder
(SE) sektorenförmig eindrähtig
oder (SM) sektorenförmig
mehrdrähtig
Aderisolation: PVC
Aderkennzeichnung: nach VDE 0293-308
Füllmantel
J = mit Schutzleiter
O = ohne Schutzleiter
Außenmantel: PVC schwarz
Technische Daten:
Nennspannung: 0,6/1 kV
Prüfspannung: 4 kV
Temperaturbereich: -5 °C - +50 °C (beim Verlegen)
-30 °C - +70 °C (nach Verlegen)
Betriebstemperatur: +70 °C (max.)
Biegeradius: 12 x Kabeldurchmesser
Flammwidrigkeit: nach VDE 0472 T.
804 Prüfart B (=IEC 332-1)

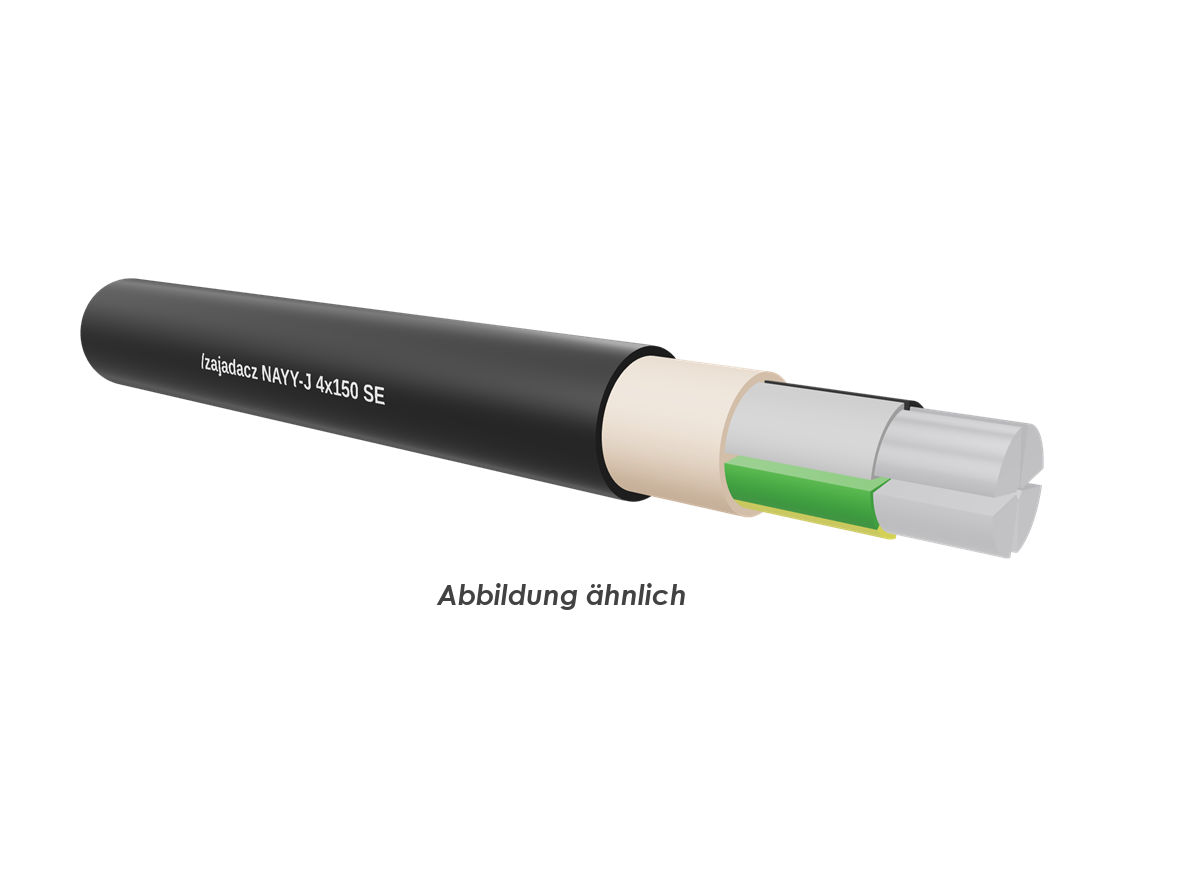

NAYY-J
Aderzahl x Nennquerschnitt qmm: 4X150 SE
AL-Zahl kg/%m: 174,0
Außendurchmesser ca.: 46,0
Gewicht (kg/%m) ca.: 295,0
