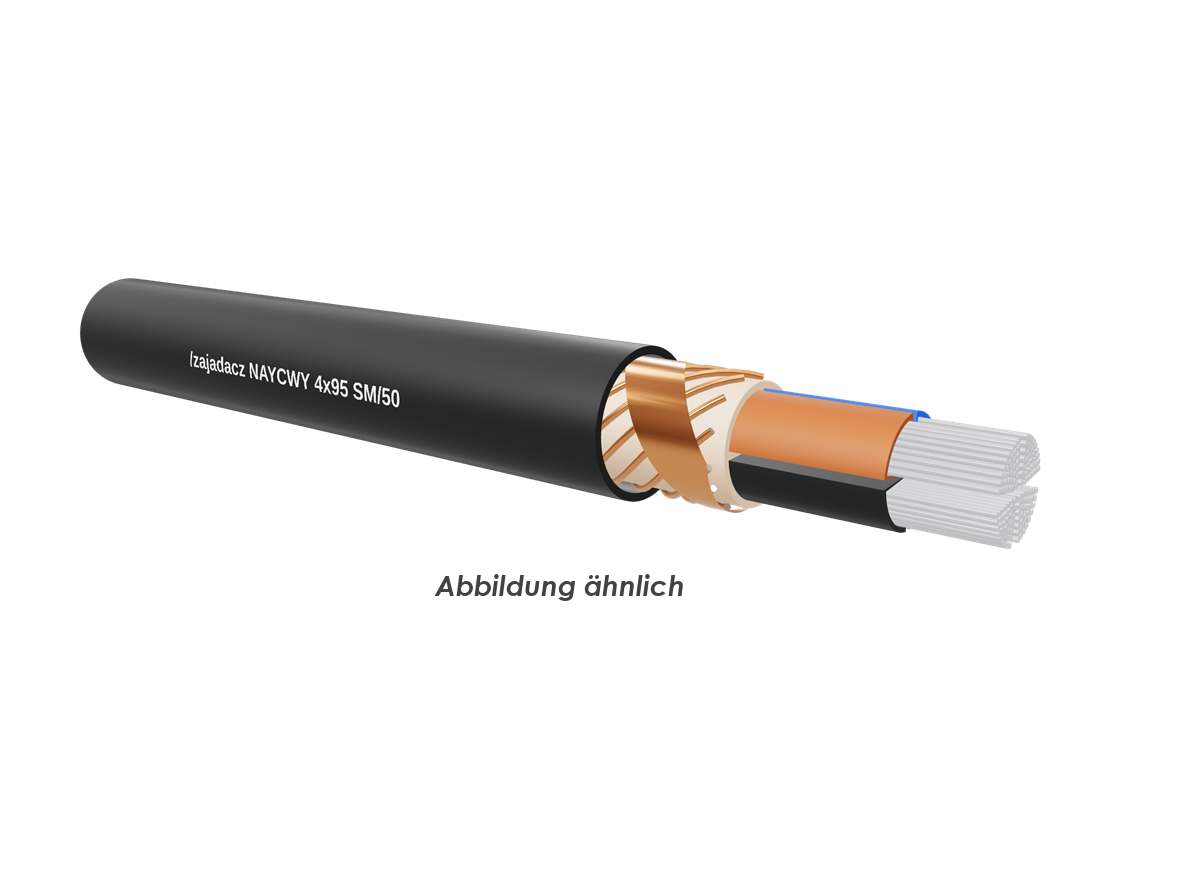

Niederspannungs-Erdkabel NAYCWY
Aluminiumleiter nach VDE 0276-603
Als Energie- und Steuerkabel zur Verwendung im Freien, im Erdreich, für Kraftwerke, Industrie- und Schaltanlagen, in Wasser, in trockenen und feuchten Innenräumen, in Kabelkanälen sowie in Ortsnetzen, dort wo erhöhter mechanischer Schutz gegen Berührungsspannung gefordert wird.

Leiter: Aluminiumleiter nach VDE 0295;
 (RE) rund eindrähtig oder
 (RM) rund mehrdrähtig oder
 (SM) sektorenförmig mehrdrähtig
Aderisolation: PVC
Aderkennzeichnung: nach VDE 0293-308
 Füllmantel
Konzentrischer Leiter: aus blanken Kupferdrähten
 wellenförmig um die gemein-
 samen Aderumhüllung verseilt
 mit Gegenwendel aus Kupferband
 (Kupferdrähte in der Innenlage,
 Kupferband in der Außenlage)
Außenmantel: PVC schwarz

Nennspannung: 0,6 /1 kV
Prüfspannung: 4 kV
Temperaturbereich: -5 °C - +50 °C (beim Verlegen)
 -30 °C - +70 °C (nach Verlegen)
Betriebstemperatur: +70 °C (max.)
Biegeradius: 12 x Kabeldurchmesser
Flammwidrigkeit: nach VDE 0472 T.
 804 Prüfart B (=IEC 332-1)
NAYCWY
Aderzahl x Nennquerschnitt qmm: 4X95SM/50
Cu-Zahl (Kg/%m): 56,0
AL-Zahl kg/%m: 110,2
Außendurchmesser ca.: 42,0
Gewicht (kg/%m) ca.: 290,0
