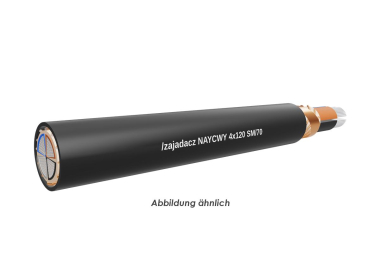

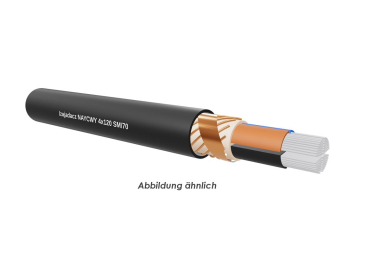

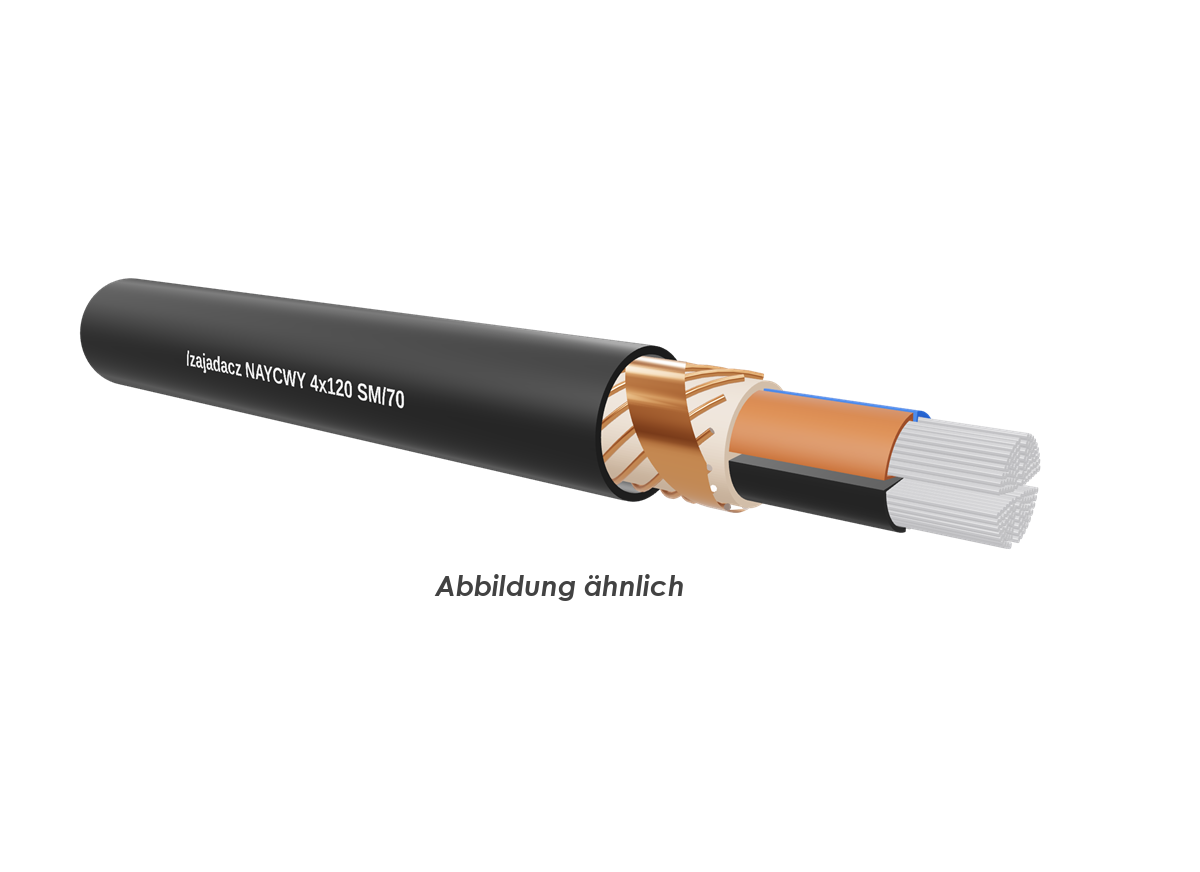

Niederspannungs-Erdkabel NAYCWY
Aluminiumleiter nach VDE 0276-603
Als Energie- und Steuerkabel zur Verwendung im Freien, im Erdreich, für Kraftwerke, Industrie- und Schaltanlagen, in Wasser, in trockenen und feuchten Innenräumen, in Kabelkanälen sowie in Ortsnetzen, dort wo erhöhter mechanischer Schutz gegen Berührungsspannung gefordert wird.
Leiter: Aluminiumleiter nach VDE 0295;
(RE) rund eindrähtig oder
(RM) rund mehrdrähtig oder
(SM) sektorenförmig mehrdrähtig
Aderisolation: PVC
Aderkennzeichnung: nach VDE 0293-308
Füllmantel
Konzentrischer Leiter: aus blanken Kupferdrähten
wellenförmig um die gemein-
samen Aderumhüllung verseilt
mit Gegenwendel aus Kupferband
(Kupferdrähte in der Innenlage,
Kupferband in der Außenlage)
Außenmantel: PVC schwarz
Nennspannung: 0,6 /1 kV
Prüfspannung: 4 kV
Temperaturbereich: -5 °C - +50 °C (beim Verlegen)
-30 °C - +70 °C (nach Verlegen)
Betriebstemperatur: +70 °C (max.)
Biegeradius: 12 x Kabeldurchmesser
Flammwidrigkeit: nach VDE 0472 T.
804 Prüfart B (=IEC 332-1)
NAYCWY
Aderzahl x Nennquerschnitt qmm: 4X120SM/70
Cu-Zahl (Kg/%m): 78,0
AL-Zahl kg/%m: 139,2
Außendurchmesser ca.: 45,0
Gewicht (kg/%m) ca.: 350,0
