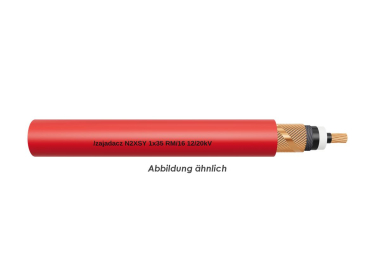

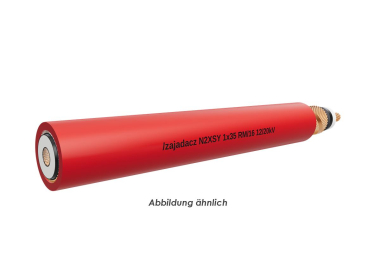

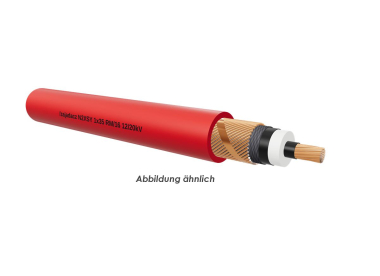

N2XSY 1x35 RM/16 12/20kV

PVC Mittelspannungskabel rot

Artikel
104034
Lieferanten Typ
N2XSY 1x35 RM/16 12/
Lieferanten Artikel
N2XSY1x35RM/16-20kV

Beschreibung

Mittelspannungs-Erdkabel N2XSY 1-adrig nach VDE 0276-620
Zur Verlegung in Erde, im Freien, in Innenräumen und Kabelkanälen für Kraftwerks-, Industrie- und Verteilernetze.
Das Kabel lässt sich aufgrund der guten Verlegeeigenschaften auch bei schwieriger Trassenführung leicht verlegen.

Leiter: Kupferleiter blank nach VDE 0295;
 (RM) rund mehrdrähtig
 ( >50 qmm sind verdichtet)
 extrudierte innere Leitschicht
Aderisolation: VPE (vernetztes Polyethylen)
 extrudierte äußere Leitschicht
 leitendes Band
Schirm: Kupferdrähte und Querleitwendel
 aus Kupfer
 Folie
Außenmantel: PVC rot

Nennspannung: 6/10 kV, 12/20 kV und 18/30 kV
Prüfspannung: 21 kV AC/5 min. bei Uo/U=6/10 kV
 30 kVAC/5 min. bei Uo/U=12/20 kV
 45 kV AC/5 min. bei Uo/U=18/30 kV
Temperaturbereich: -5 °C - +70 °C (beim Verlegen)
 -30 °C - +70 °C (nach Verlegen)
Betriebstemperatur: +90 °C (max.)
Biegeradius: 15 x Kabeldurchmesser
Flammwidrigkeit: nach VDE 0472 T.
 804 Prüfart B (=IEC 332-1)
N2XSY 12/20 kV
Aderzahl x Nennquerschnitt qmm: 1X35RM/16
Cu-Zahl (Kg/%m): 51,8
Außendurchmesser ca.: 28,0
Gewicht (kg/%m) ca.: 110,0

Artikeleigenschaften

Klasse (EEK /BSK)
BSK E
Zolltarif-Nr.
85446010
WEEE-Land
DE
WEEE-Nummer
50608401
Ader-Zahl
1
Außendurchmesser ca.
28,0 mm
