Halogenfreie Kabel N2XCH nach VDE 0276-604
Anwendung:
Überall dort, wo besonderer Schutz gegen Feuer und Brandschäden für Menschen und Sachwerte notwendig ist und hohe Sicherheitsauflagen erfüllt werden müssen. In Innenräumen und im Freien. Nicht direkt in Erde und Wasser verlegen. Bei Flammeneinwirkung verhindern sie die Ausweitung
eines Brandes und entwickeln dabei äußerst geringen Rauch. Keine Abspaltung von korrosiven und toxischen
Gasen. Sie gelten als schutzisoliert.
Aufbau:
Leiter: Kupferleiter blank nach VDE 0295;
rund eindrähtig oder mehrdrähtig
oder sektor mehrdrähtig
> 50 mm2 sind verdichtet
Aderisolation: vernetzte Polyäthylen 2XI1
Aderkennzeichnung: nach VDE 0293-308 Füllmantel
Konzentrischer Leiter: aus blanken Kupferdrähten mit
gegenläufiger Haltewendel aus
Kupferband, PETP-Band
Außenmantel: Polymermischung halogenfrei
nach VDE 0207 T. 24
Mantelfarbe: schwarz
Technische Daten:
Nennspannung: 06/1 kV
Prüfspannung: 4000 V
Temperaturbereich: -5 °C - +70 °C (beim Verlegen)
-30 °C - +70 °C (nach Verlegen)
Betriebstemp.: +90 °C (max.)
Biegeradius: 12 x Kabeldurchmesser
(mehradrig)
Prüfungen:
Brennverhalten: nach VDE 0472 T. 804,
Prüfart C (=IEC 332-3)
Korrosivität der Brandgase: nach VDE 0472 T. 813
Rauchgasdichte: nach VDE 0472 T. 816,
Prüfart C (=IEC 1034-1)
Halogenfreiheit: nach VDE 0472 T. 815
Ozonbeständigkeit: nach VDE 0472 T. 805
Eigenschaften:
halogenfrei,
geringe Brandfortleitung,
minimale Rauchentwicklung,
keine korrosiven Gase,
nicht direkt in Erde und Wasser verlegen
Halogenfreie Kabel N2XCH nach VDE 0276-604
Anwendung:
Überall dort, wo besonderer Schutz gegen Feuer und Brandschäden für Menschen und Sachwerte notwendig ist und hohe Sicherheitsauflagen erfüllt werden müssen.
In Innenräumen und im Freien. Nicht direkt in Erde und Wasser verlegen.
Bei Flammeneinwirkung verhindern sie die Ausweitung eines Brandes und entwickeln dabei äußerst geringen Rauch. Keine Abspaltung von korrosiven und toxischen Gasen. Sie gelten als schutzisoliert.
Aufbau:
Leiter: Kupferleiter blank nach VDE 0295;
rund eindrähtig oder mehrdrähtig
oder sektor mehrdrähtig
> 50 mm2 sind verdichtet
Aderisolation: vernetzte Polyäthylen 2XI1
Aderkennzeichnung: nach VDE 0293-308 Füllmantel
Konzentrischer Leiter: aus blanken Kupferdrähten mit
gegenläufiger Haltewendel aus
Kupferband, PETP-Band
Außenmantel: Polymermischung halogenfrei
nach VDE 0207 T. 24
Mantelfarbe: schwarz
Technische Daten:
Nennspannung: 06/1 kV
Prüfspannung: 4000 V
Temperaturbereich: -5 °C - +70 °C (beim Verlegen)
-30 °C - +70 °C (nach Verlegen)
Betriebstemp.: +90 °C (max.)
Biegeradius: 12 x Kabeldurchmesser
(mehradrig)
Prüfungen:
Brennverhalten: nach VDE 0472 T. 804,
Prüfart C (=IEC 332-3)
Korrosivität der Brandgase: nach VDE 0472 T. 813
Rauchgasdichte: nach VDE 0472 T. 816,
Prüfart C (=IEC 1034-1)
Halogenfreiheit: nach VDE 0472 T. 815
Ozonbeständigkeit: nach VDE 0472 T. 805
Eigenschaften:
halogenfrei,
geringe Brandfortleitung,
minimale Rauchentwicklung,
keine korrosiven Gase,
nicht direkt in Erde und Wasser verlegen

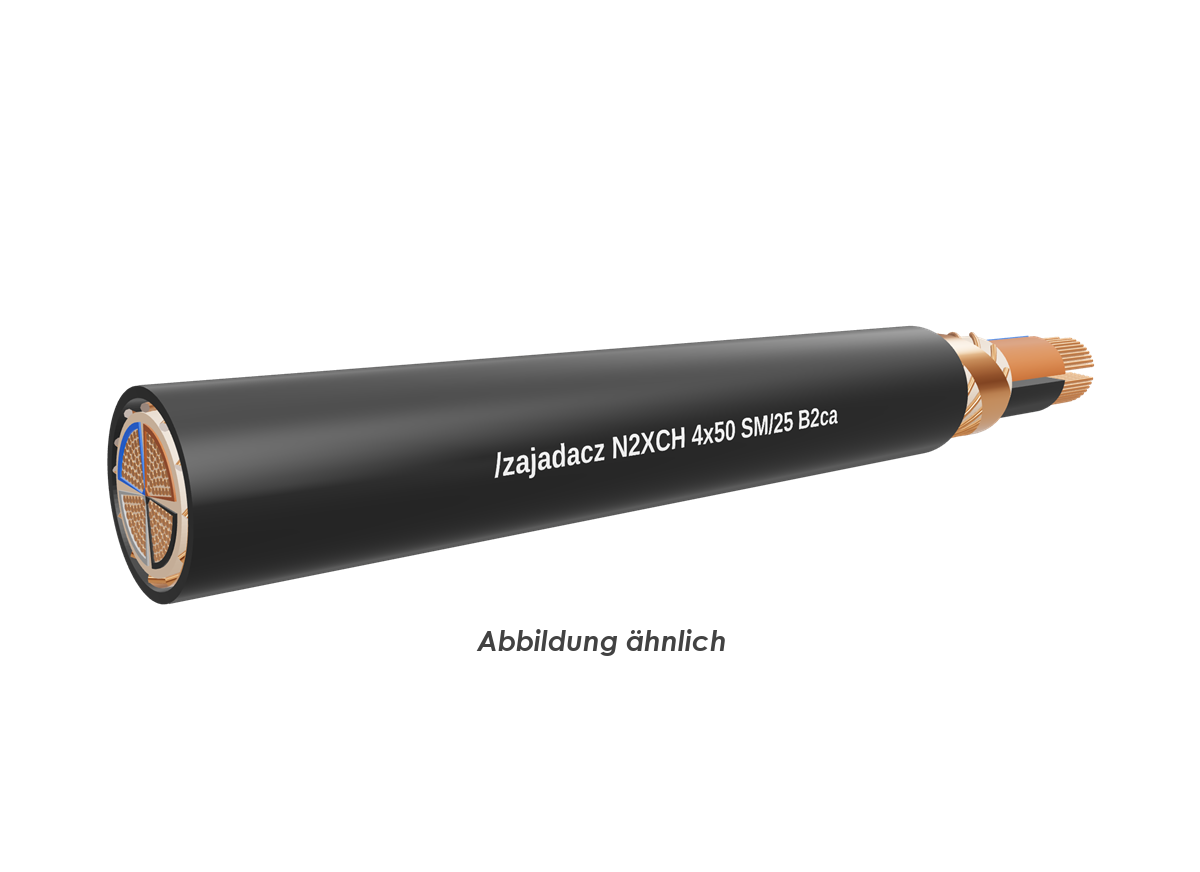

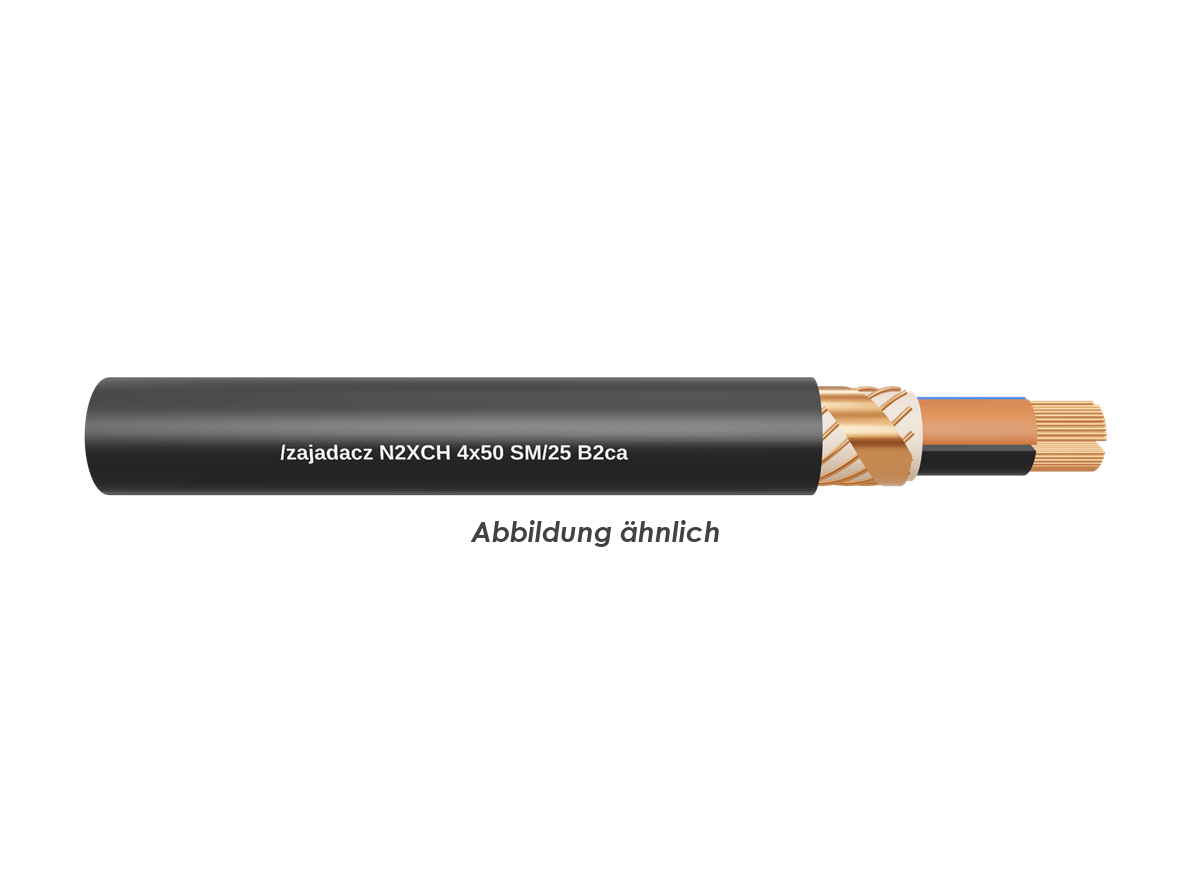

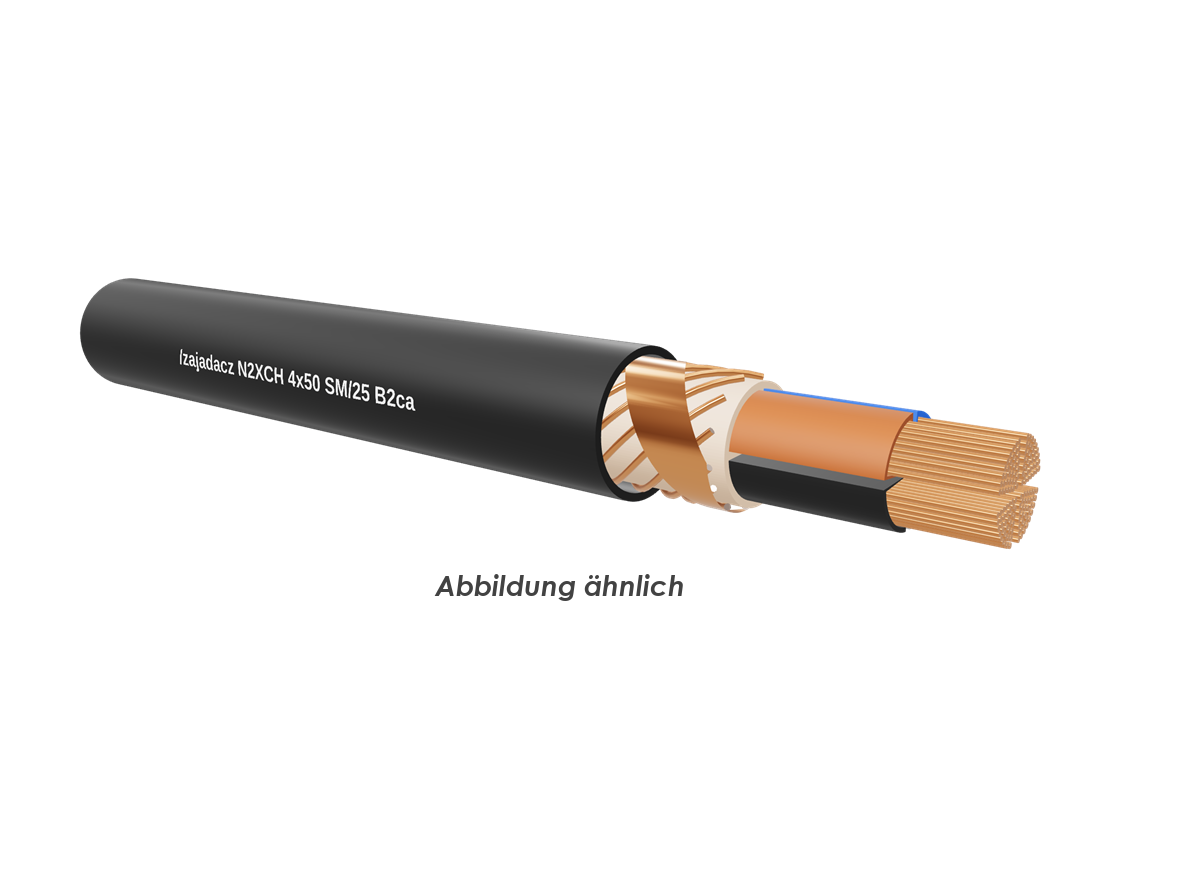

Aderzahl x Nennquerschnitt qmm: 4X50 RM/25
Cu-Zahl (Kg/%m): 220,3
Außendurchmesser ca.: 33,0
Gewicht (kg/%m) ca.: 279,0
