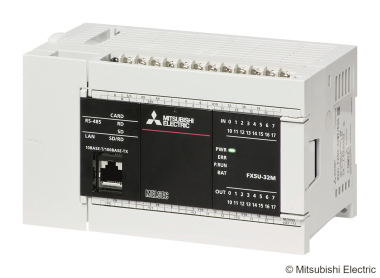

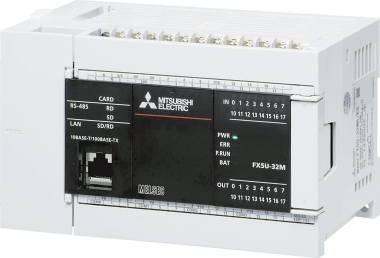

Speicherprogrammierbare Steuerungen, Grundgeräte iQ-F (FX5U)

Die MELSEC iQ-F-Serie (FX5U) ist die Weiterentwicklung der erfolgreichen FX-Familie und bietet einen verbesserten Hochgeschwindigkeitsbus, erweiterte integrierte Funktionen, zukunftsweisende SSCNETIII/H-Unterstützung und eine verbesserte Entwicklungsumgebung. Die FX5U überzeugt außerdem durch Schnelligkeit (0,034 µs/logische Anweisung), einen an die modularen Steuerungen angepassten Programmierbefehlssatz (weit über 800 Befehle) sowie verbesserte Funktionen und Module, insbesondere für Positionieraufgaben. Dazu kommt eine erweiterte Kommunikationsfähigkeit durch Ethernet- und RS-485-Anschlüsse und ein erweiterter Arbeitstemperaturbereich von -20 °C bis +55 °C. Die Grundgeräte der FX5U-Serie sind in Ausführungen mit 32, 64 oder 80 Ein-/Ausgängen verfügbar (erweiterbar auf 512 E/As). Als Ausgangstyp stehen Relais- und Transistor-Ausgänge zur Verfügung. Ausstattungsmerkmale: Integrierte, netzwerkfähige Ethernet- und RS485-Schnittstellen; Integrierte Positionierregelung (bis 200 kHz); integrierte analoge E/As (2AI/1AO), großer Speicherplatz (bis zu 128k Schritte); auswechselbare Schnittstellenadapter für den direkten Einbau in das Grundgerät; Anzeige der Ein- und Ausgangszustände über LEDs; SD-Kartensteckplatz; integrierte Echtzeituhr; Webserver; Erweiterbar durch digitale und analoge Ein-/Ausgangsmodule, High-Speed-E/A-Module, Simple Motion Module, Netzwerkmodule und ADP-Module. Zusätzlich können diverse Sondermodule der MELSEC FX3U-Serie angebunden werden. Zur Programmierung und Parametrierung dient die Entwicklungs-Software GXWorks3.
