Beschreibung

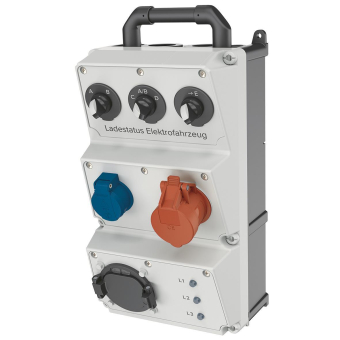

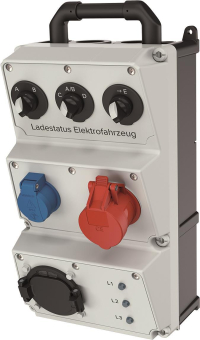

Prüfbox für Ladestationen Light, Basic, Comfort, Premium, Smart
· Formschönes, robustes Gehäuse im AMAXX® Design mit Tragegriff
· Gehäuse AMAPLAST®
· Oberteil elektrograu RAL 7035, seitlich anscharniert
· Unterteil schwarz RAL 9005
· Gehäusegröße HxBxT: 390x225x165 mm
· Prüfkabel bitte separat bestellen
Bestückung
1 Steckdose SCHUKO®, 1 CEE-Steckdose 16A, 5p, 400V, Absicherung: 1 LS-Schalter 16A, 3p, C, 1 Fahrzeugladestecker 32A Mode 3 mit Klappdeckel, 3 Drehschalter, 3 Phasenkontrolleuchten, Widerstands-Dioden-Kombination, EIN / AUS Schalter (State A / B), Simulation von nicht gasenden und gasenden Fahrzeugen. Laden mit und ohne Lüftungsanforderung (State C / D), Fehlermeldung des Elektrofahrzeugs. Kurzschlusses zwischen CP und PE (State E), Simulation einer Wechselstromlast, Simulation einer Drehstromlast. Kann zur Kontrolle des Drehfeldes genutzt werden. Ladestecker zum Anschluss an einen Mode 3 Ladepunkt. Kontrollleuchten zur Phasenkontrolle (State A bis E = Fahrzeugzustände nach Norm)
