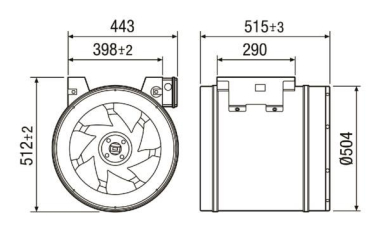

Merkmale  - Für direkten Einbau in Rohrleitungen.  - Förderung von mittleren bis großen Luftmengen gegen hohe Widerstände.  - Kompakte Abmessungen, geringes Gewicht und integrierte Montageplatte erleichtern schnelle Montage.  - Ansaugdüse zum turbulenzarmen Luftansaugen.  - Diagonal-Laufrad mit nachgeschaltetem Stator.  - Profiliertes Laufrad- und Statorschaufeln sorgen für optimale Anströmung.  - Mit Diffusor zur Erhöhung des statischen Drucks.  - Spaltabdichtung zwischen Saug- und Druckraum reduziert die Überströmverluste.  - Meridianer Strömungsverlauf verhindert Turbulenzen.  - Schutzart IP X4.  - Wärmeklasse F.  - Material: Stahlblech, verzinkt. Wechselstrommotor  - Elektrischer Anschluss über außenliegenden Klemmenkasten.  - Drehzahlregelung mittels Transformatoren möglich.  - Thermischer Überlastungsschutz serienmäßig.  - Je nach Ausführung müssen die Anschlüsse der Thermokontakte an einen Motorschutzschalter MVE 10-1 oder den Steuerstromkreis eines Schützes angeschlossen werden. Artikel: EDR 50  - Fördervolumen: 6720 m3/h  - FördervolumenNenn: 4736 m3/h / im opt. Wirkungsgrad  - Druck pfs, Nenn: 302 Pa - im opt. Wirkungsgrad  - Drehzahl nNenn: 1352 1/min - im opt. Wirkungsgrad  - Drehzahl: 1380 1/min  - Laufradtyp: diagonal  - Drehzahlsteuerbar: ja  - Spannungsart: Wechselstrom  - Bemessungsspannung: 230 V  - Netzfrequenz: 50 Hz  - Nennleistung: 640 W / im opt. Wirkungsgrad  - INenn: 3,3 A / im opt. Wirkungsgrad  - IMax: 3,7 A  - Schutzart: IP X4  - Wärmeklasse: F  - Netzzuleitung: 3 / 1,5 mm2  - Einbaulage: senkrecht / waagerecht  - Material Gehäuse: Stahlblech, verzinkt  - Farbe: silbergrau  - Gewicht: 22,8 kg  - Gewicht mit Verpackung: 24,3 kg  - Nennweite: 500 mm  - Breite: 512 mm  - Höhe: 503 mm  - Tiefe: 515 mm  - Breite mit Verpackung: 550 mm  - Höhe mit Verpackung: 550 mm  - Tiefe mit Verpackung: 525 mm  - Fördermitteltemperatur bei IMax: 80 °C  - Umgebungstemperatur: 80 °C  - Gesamteffizienz e: 48,7 %  - Messkategorie: A  - Effizienzkategorie: statisch  - Effizienzgrad N: 60,5  - VSD erforderlich: nein  - Herstellungsjahr: siehe Typenschild  - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen  - PBEP / FördervolumenBEP / Pfs, BEP: 0,747 kW / 4736 m3/h / 302 Pa  - nBEP: 1352 1/min  - spezifisches Verhältnis: ca. 1  - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung  - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung  - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -  - IBEP: 3,3 A  - SchallleistungspegelLWA5: 75 dB(A)  - Gleichstrommotor: false
