Beschreibung
UNITRONIC® LiYCY (TP) paarverseilt Datenleitung mit
Kupferabschirmgeflecht
Anwendung
· Entkopplung von Stromkreisen durch TP-Aufbau (Über- und Nebensprecheffekte)
· Gesamtschirm minimiert elektrische Störeinflüsse
· Vielseitig einsetzbar für Rechenanlagen, elektronische Steuer- und Regelgeräte, Büromaschinen, Waagen usw.
· Trockene und feuchte Räume

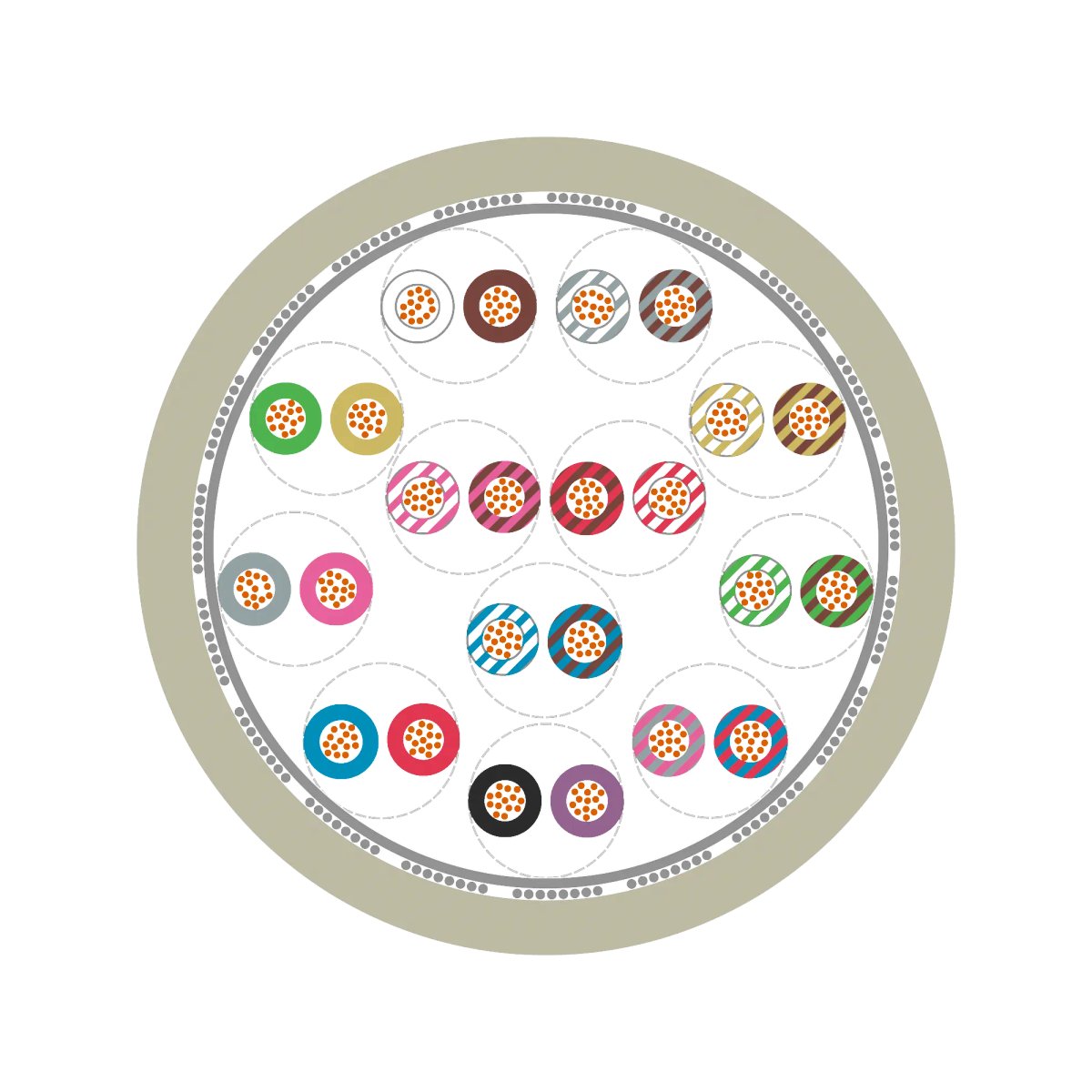

Aufbaudaten
· Feindrähtige Litze aus blanken Kupferdrähten
· Aderisolation aus PVC
· Paarverseilter (TP)-Aufbau
· Kupfergeflecht, verzinnt
· Außenmantel aus PVC, Außenmantelfarbe: kieselgrau (RAL 7032)
Besonderheit
· Guter Schutz gegen die kapazitive Beeinflussung durch äußere elektrische Felder (z.B. Starkstromkabel)
· Flammwidrig nach IEC 60332-1-2
Technische Daten
Ader-Ident-Code DIN 47100
Betriebskapazität A/A ca. 120 nF/km
A/S ca. 160 nF/km
Betriebsspitzenspannung
(nicht für Starkstromzwecke) bei 0,14 mm2: 350 V
bei > = 0,25 mm2: 500 V
in Anlehnung an VDE 0812
Leiteraufbau Litze, feindrähtig
Mindestbiegeradius für flexiblen Einsatz: 15 x Leitungsdurchmesser
fest verlegt: 6 x Leitungsdurchmesser
Prüfspannung
bei 0,14 mm2 1200 V
> 0,14 mm2 1500 V
Temperaturbereich
gelegentlich bewegt: -5 °C bis +70 °C
fest verlegt: -40 °C bis +80 °C
