UNITRONIC^® BUS CAN Busleitung für feste Verlegung
UNITRONIC^® BUS CAN FD P für hochflexible Anwendung
Anwendung
In der ISO 11898 international genormt. Maximale Bitrate 1 Mbit/s bei 40 m Bus-Länge. Mit zunehmender Länge größerer Leiterquerschnitt notwendig. Für die Segment-Länge, dem Leitungsquerschnitt und der Bitrate gibt die ISO 11898 die folgenden Empfehlungen:

Segment-Länge Leiterquerschnitt Maximale Bitrate
0...40 m 0,25 mm², 0,34 mm² 1 Mbit /s bei 40 m
 AWG23, AWG22
40 m ... 300 m 0,34 mm²...0,6 mm² > kbit/s bei 100 m
 AWG22, AWG20
300 m...600 m 0,5 mm², 0,6 mm² > 100 kbit/s bei 500 m
 AWG20
600 m...1 km 0,75 mm², 0,8 mm² > 50 kbit/s bei 1 km
 AWG18

Aufbaudaten:

UNITRONIC^® BUS CAN
Litze, 7-drähtig, blank, farbcodiert nach DIN 47100 Cu-Abschirmgeflecht, PVC-Außenmantel, violett RAL 4001, flammwidrig nach IEC 600332-1-2.

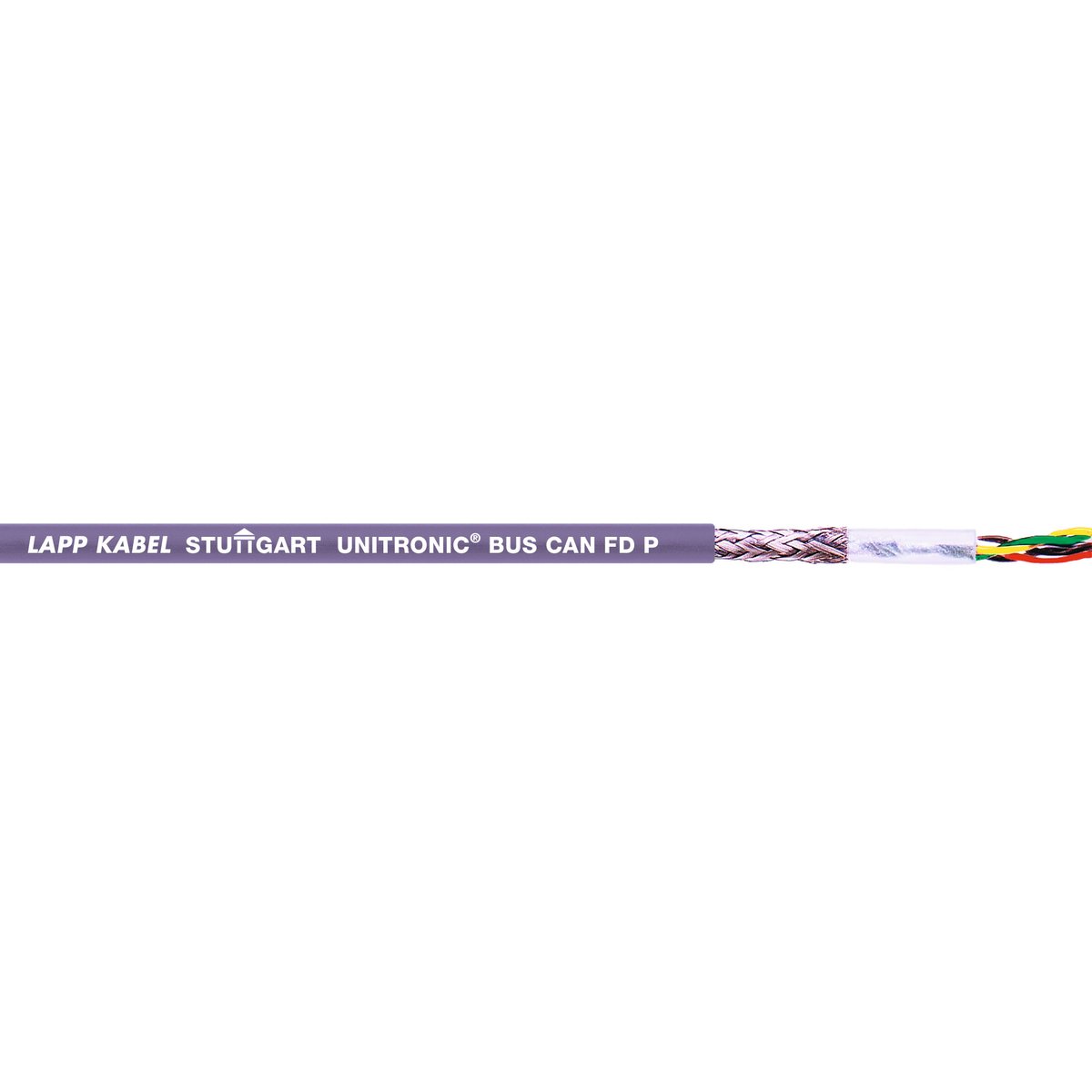

UNITRONIC^® BUS CAN FD P
Litze, blank, Abschirmgeflecht aus Cu-Drähten, PUR-Außenmantel, violett (RAL 4001), UV-beständig (jedoch Farbänderung mit der Zeit möglich), flammwidrig nach IEC 60332-1-2.

Technische Daten

Betriebskapazität
UNITRONIC^® BUS CAN (800 Hz) max. 40 nF/km
UNITRONIC^® BUS CAN FD P (800 Hz) max. 60 nF/km

Betriebsspitzenspannung
UNITRONIC^® BUS CAN
(nicht für Starkstromzwecke) 250 V
UNITRONIC^® BUS CAN FD P
(nicht für Starkstromzwecke) 250 V

Leiterwiderstand
UNITRONIC^® BUS CAN
(Schleife) max. 186 Ohm/km
UNITRONIC^® BUS CAN FD P
(Schleife) max. 159,8 Ohm/km

Mindestbigeradius
UNITRONIC^® BUS CAN
festverlegt 8 x Leiterdurchmesser
UNITRONIC^® BUS CAN FD P
bewegt 15 x Leiterdurchmesser

Prüfspannung
UNITRONIC^® BUS CAN
Ader / Ader 1500 V
UNITRONIC^® BUS CAN FD P
Ader / Ader 1500 V

Temperaturbereich
UNITRONIC^® BUS CAN fest verlegt: -30 °C bis +80 °C
 bewegt: -5 °C bis +70 °C
UNITRONIC^® BUS CAN FD P fest verlegt: -40 °C bis +80 °C
 bewegt: -30 °C bis +70 °C

Wellenwiderstand
UNITRONIC^® BUS CAN 120 Ohm
UNITRONIC^® BUS CAN FD P 120 Ohm

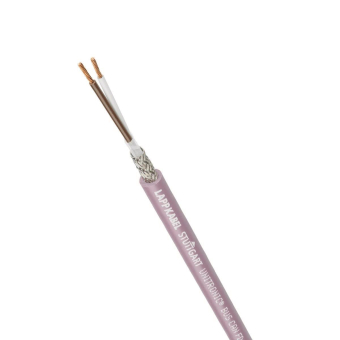

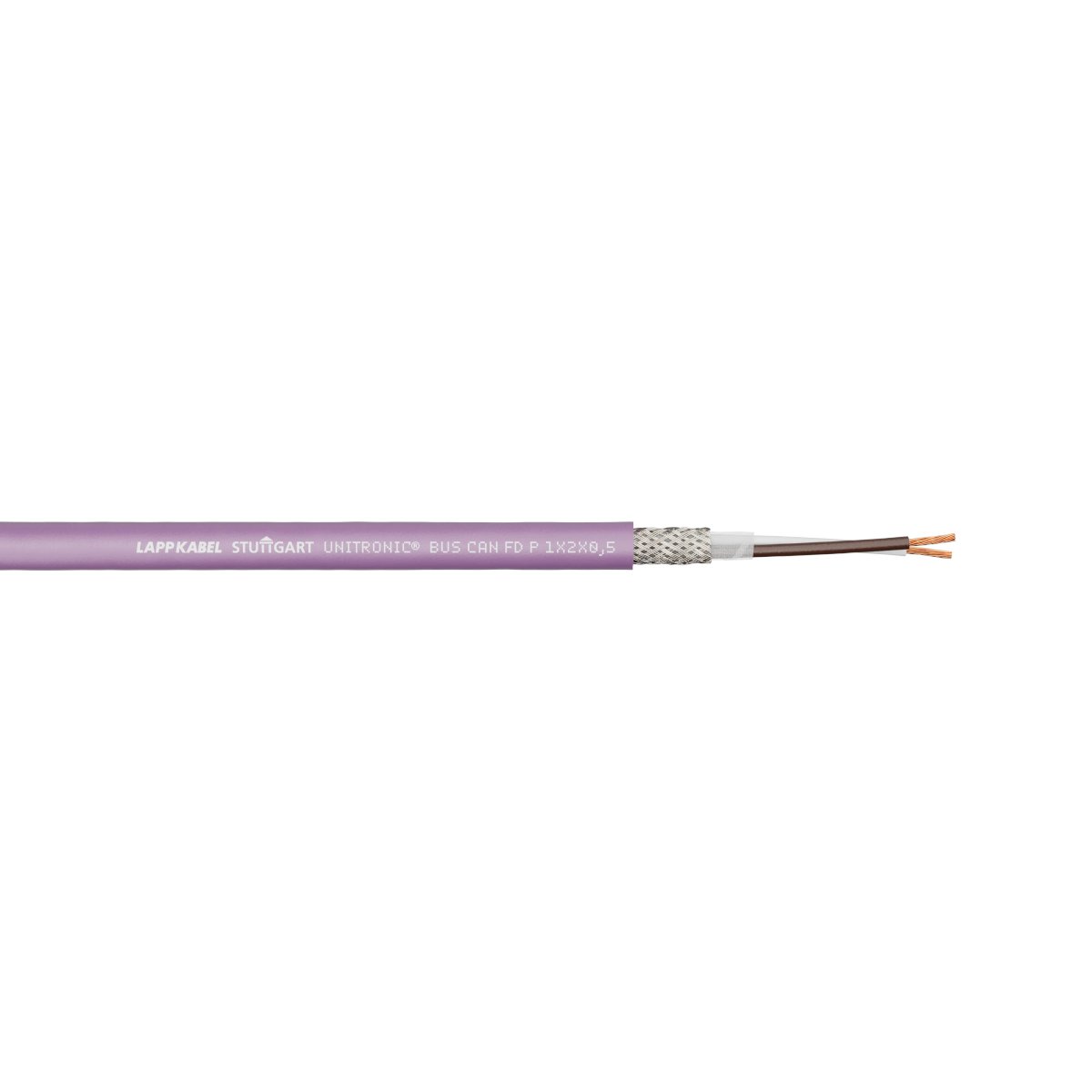

UNITRONIC BUS CAN FD P für hochflexible Anwendung (Schleppketten,
häufig bewegte Maschinenteile etc.)
Aderzahl x Nennquerschnitt qmm: 1X2X0,5
Außen-Ø: 8,0
Cu-Zahl (kg/km): 41,9
Gewicht (kg/km) ca.: 74
