Leitungen für Bussystem AS-INTERFACE

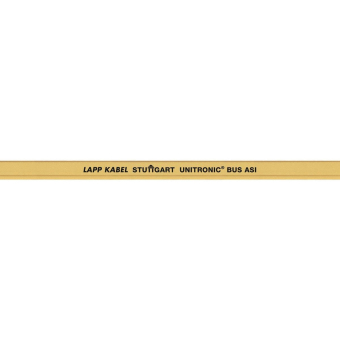

UNITRONIC® BUS ASI
Anwendungsgebiet
· Kommunikation auf der Sensor/Aktor-Ebene
· UNITRONIK® Feldbus Sensor-/Aktor-Verkabelung
· Feste Verlegung als auch gelegentlich flexibler Einsatz ohne Zugbeanspruchung bei freier, nicht ständig wiederkehrender Bewegung
· Die PUR-Version hat einen ölbeständigen Außenmantel für industrietaugliche Umgebung (Naßbereichen Automobilindustrie, Be- und Verarbeitungszentren, auch in Verbindung mit Kühl-/Schmiermitteln)
Produkteigenschaften
· Daten und Energie werden über ungeschirmte, geometrisch codierte Zweidraht-Flachleitung (verpolungssicher) übertragen.
· Kontaktierung des Leiters erfolgt per Durchdringungstechnik in den ASI-Modulen
· Der Anschluss der Sensoren an die ASI-Module (Koppelmodule) erfolgt über Rundkabel (Verbindungsleitungen)
Norm-Referenzen
· ASI ist in der EN 50295 europaweit und der IEC 62026-2 international genormt
· PVC-Version mit UL/CSA (CMG) Approbation
Aufbau
· Feinstdrähtiger Litzenleiter 1,5 mm2
· Aderisolation (blau und braun)
· Profilierter Außenmantel aus Gummi (G), bzw. Polyurethan (PUR), bzw. (PVC)
· Farbe: gelb (RAL 1023) oder schwarz (RAL 9005)
Technische Daten
Zulassungen: UL/CSA-Version: CMGc(UL)us or (UL)CL2 or
AWM 300 V FT4 approbiert
Betriebsspannung: 300 V (nicht für Starkstromzwecke)
Leiterwiderstand: (Schleife): max. 27,4 Ohm/km
Mindestbiegeradius: fest verlegt: 12 mm
flexibel 24 mm
Prüfspannung: Ader/Ader: 2000 V
Temperaturbereich
vom Außenmantelmaterial abhängig: PVC -30 °C bis +90 °C
andere Materialien: -40 °C bis +85 °C
Während der Verlegung: PVC -20 °C bis +90 °C
andere Materialien: -30 °C bis +85 °C
Ausführung: Mantelmaterial: EPDM (Gummi)
Farbe Außenmantel: gelb
Aderzahl x Nennquerschnitt qmm: 2x1,5
Cu-Zahl (kg/km): 29,0
Gewicht (kg/km) ca.: 57
