Beschreibung
SKINTOP® Kabeldurchführungssysteme SKINTOP® Cube Multi
Nutzen:
· Große, variable Klemmbereiche durch elastische Geltechnologie am Dichtelement (innovative Membrantechnik)
· Problemlose Montage bei hoher Packungsdichte
· Optimale Zugentlastung am gesamten Kabelbündel
· Vereinfacht Servicearbeiten durch flexible Montage und Demontage
· Nicht belegte Stellen bleiben sicher abgedichtet
Anwendungsbereich:
· Überall wo Kabel und Leitungen sicher in ein Gehäuse eingeführt werden müssen
· Zur Installation nicht konfektionierter Kabel und Leitungen sowie Medienschläuche
· Für Steckerverbindermontageausschnitte 24-polig (36 x 112 mm)
· Steuerungs-, Schaltschrank- und Apparatebau
· Automatisierungstechnik
Produkteigenschaften:

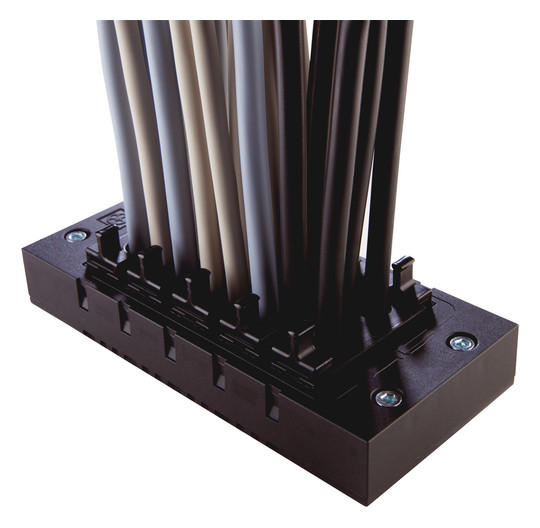

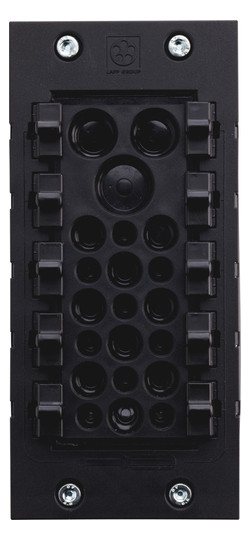

SKINTOP® CUBE MULTI Version 1
· Anzahl der Leitungsdurchführungen -
9 x 3-6 mm Klemmbereich
9 x 6-9 mm Klemmbereich
2 x 9-13 mm Klemmbereich
1 x 13-16 mm Klemmbereich
SKINTOP® CUBE MULTI Version 2
· Anzahl der Leitungsdurchführungen -
23 x 6-9 mm Klemmbereich
Aufbau:

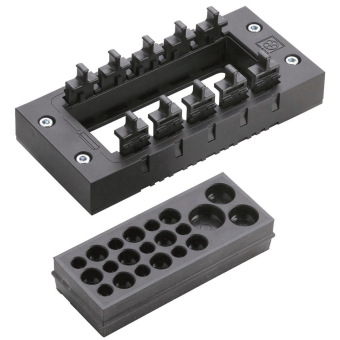

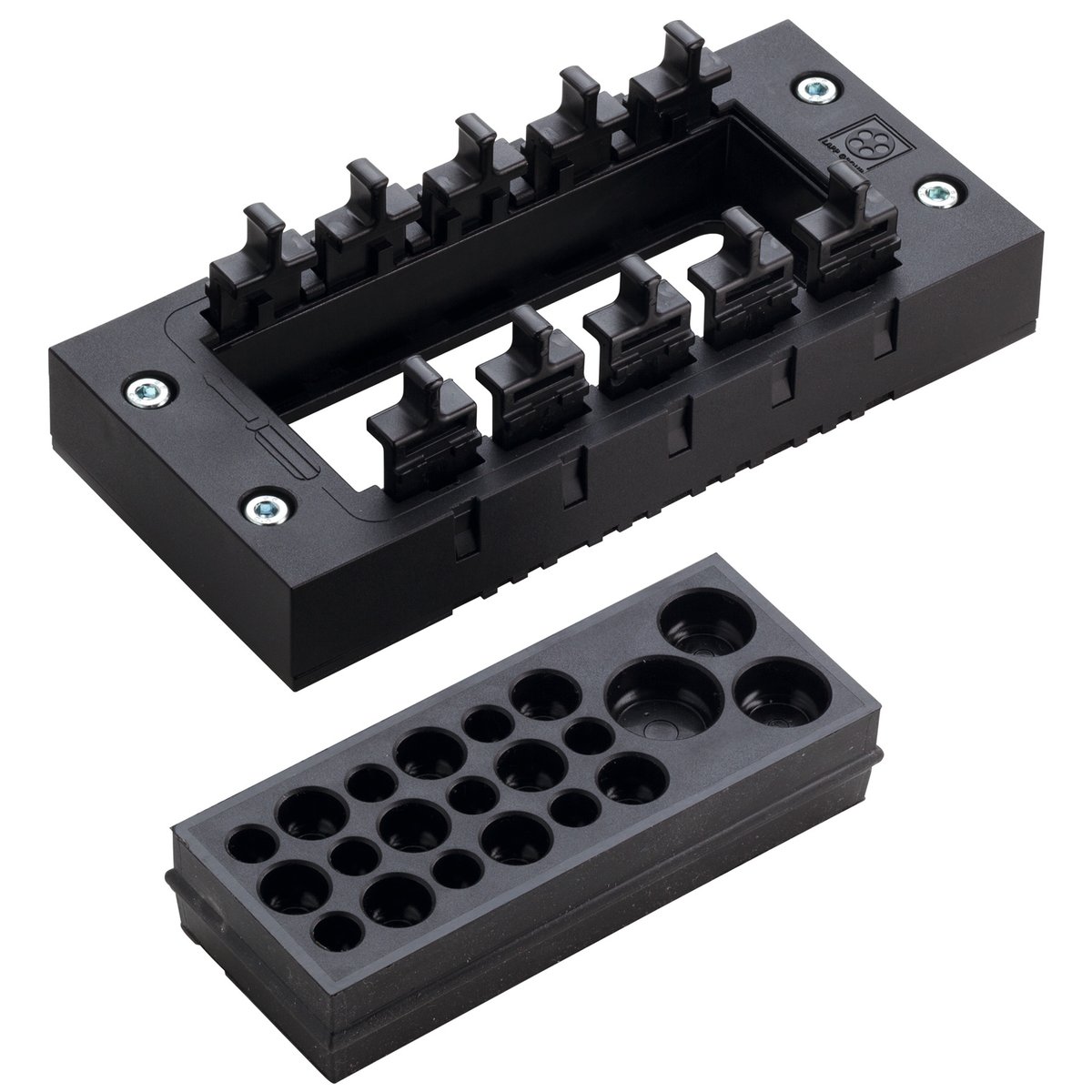

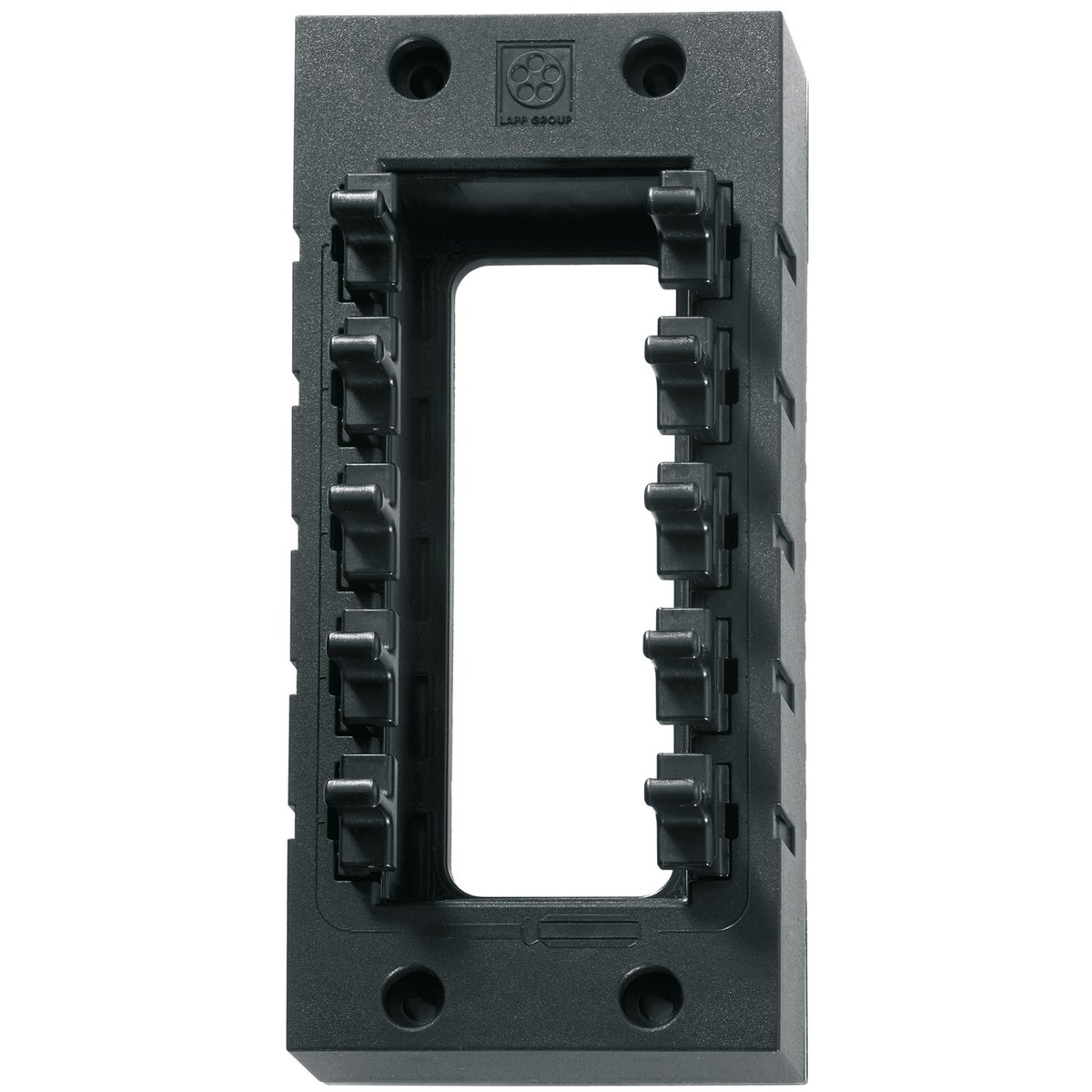

· Das System besteht aus dem Rahmen SKINTOP® CUBE FRAME und einem Gel-Einsatz SKINTOP® CUBE MULTI.
· Entnahme des Gel-Einsatzes durch öffnen der Halter
Technische Daten:
Material
Rahmen: Glasfaserverstärktes Polyamid
Flachdichtung Rahmen: CR
Gel Einsatz: PC / Gel
Brandverhalten nach UL 94V-2
Schutzart: IP 65
Temperaturbereich: -30 °C bis +100 °C
SKINTOP® CUBE MULTI Gel-Einsatz
max. Anzahl Durchführungen: 21
Kabelanzahl x Klemmbereich: 9x 3-6 mm; 9x 6-9 mm; 2x 9-13 mm; 1x 13-16 mm
