Daten- und Steuerleitungen LiYCY (TP)
Diese Datenleitung wird verwendet als Anschluss- und Verbindungsleitung für Signal-Mess-, Steuer- und Sprechzwecke, für Ruf- und Gegensprechanlagen, Uhrenanlagen, Wiegeeinrichtungen, Rechenanlagen usw.
Sie ist für feste und flexible Anwendung bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung in trockenen, feuchten und nassen Räumen bei mittlerer mechanischer Beanspruchung
geeignet. Durch ein Cu-Abschirmgeflecht
werden äußere, hochfrequente Einflüsse
abgehalten und so eine einwandfreie Impuls
übertragung gewährleistet. Durch die paarige Verseilung werden elektrische Kopplungen innerhalb der Leitung vermieden. Über- und Nebensprecheffekte werden
dadurch vermieden. Eine Beilauflitze ermöglicht einen einwandfreien Anschluss an eine Erdungsklemme.
Leiter: Kupferlitze blank, feindrähtig
Aderisolation: PVC
Aderkennzeichnung: DIN 47100 Farbcode
Verseilung: Adern paarig (TP= twisted pairs)
Bewicklung: PETP-Folie
Abschirmung: verzinntes Kupfergeflecht
Mantel: PVC
Farbe: grau
Nennspannung:
bei 0,14 mm2: 350 V
bei 0,25 mm2: 500 V
Prüfspannung: 1200 V
Temperaturbereich: -5 °C – +70 °C (bewegt)
-40 °C – +80 °C (nicht bewegt)
Biegeradius: 15 x Leitungsdurchmesser
(flexibler Einsatz)
Flammwidrigkeit: nach VDE 0472 T. 804
Prüfart B (IEC = 332-1)

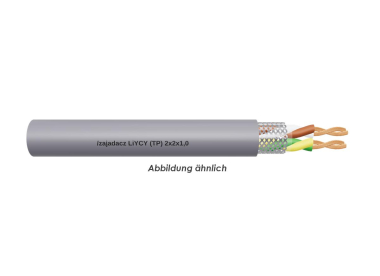

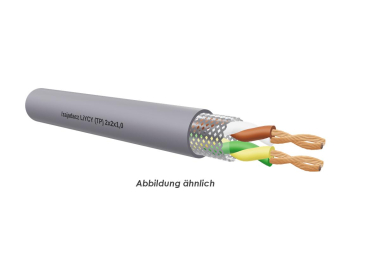

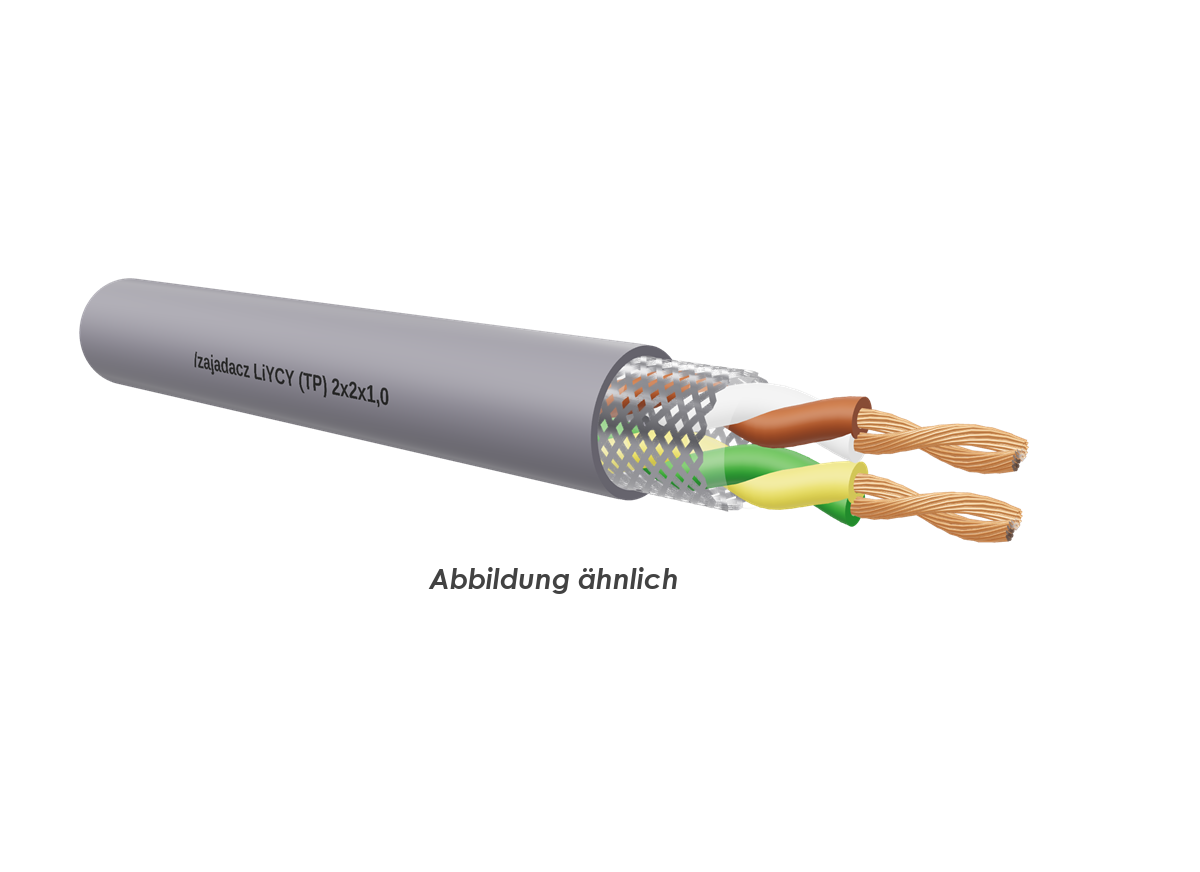

LiYCY (TP)
Aderzahl x Nennquerschnitt qmm: 2X2X1
Cu-Zahl (Kg/%m): 8,40
Außendurchmesser ca.: 8,9
Gewicht (kg/%m) ca.: 13,6
