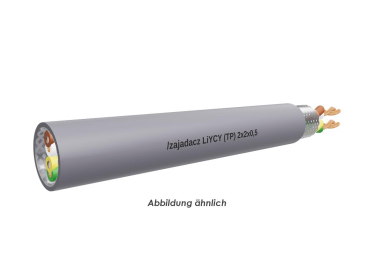

Schalt- und Steuerleitung LiYCY (TP) paarig mit Cu-Abschirmung
Anwendung:
Diese Datenleitung wird verwendet als Anschluss- und Verbindungsleitung für Signal-, Mess-, Steuer-, und Sprechzwecke, für Ruf- und Gegensprechanlagen, Uhrenanlagen, Wiegeeinrichtungen, Rechenanlagen usw.
Sie ist für feste und flexible Anwendung bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung in trockenen, feuchten und nassen Räumen bei mittlerer mechanischer Beanspruchung geeignet. Durch ein Cu-Abschirmgeflecht werden äußere, hochfrequente Einflüsse abgehalten und so eine einwandfreie Impulsübertragung gewährleistet. Durch die paarige Verseilung werden elektrische Kopplungen innerhalb der Leitung vermieden. Über- und Nebensprecheffekte werden dadurch vermieden. Eine Beilauflitze ermöglicht einen einwandfreien Anschluss an eine Erdungsklemme.

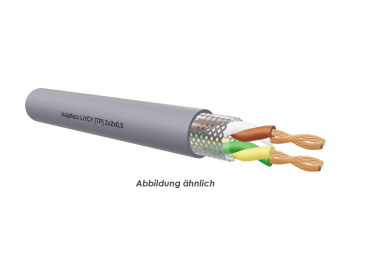

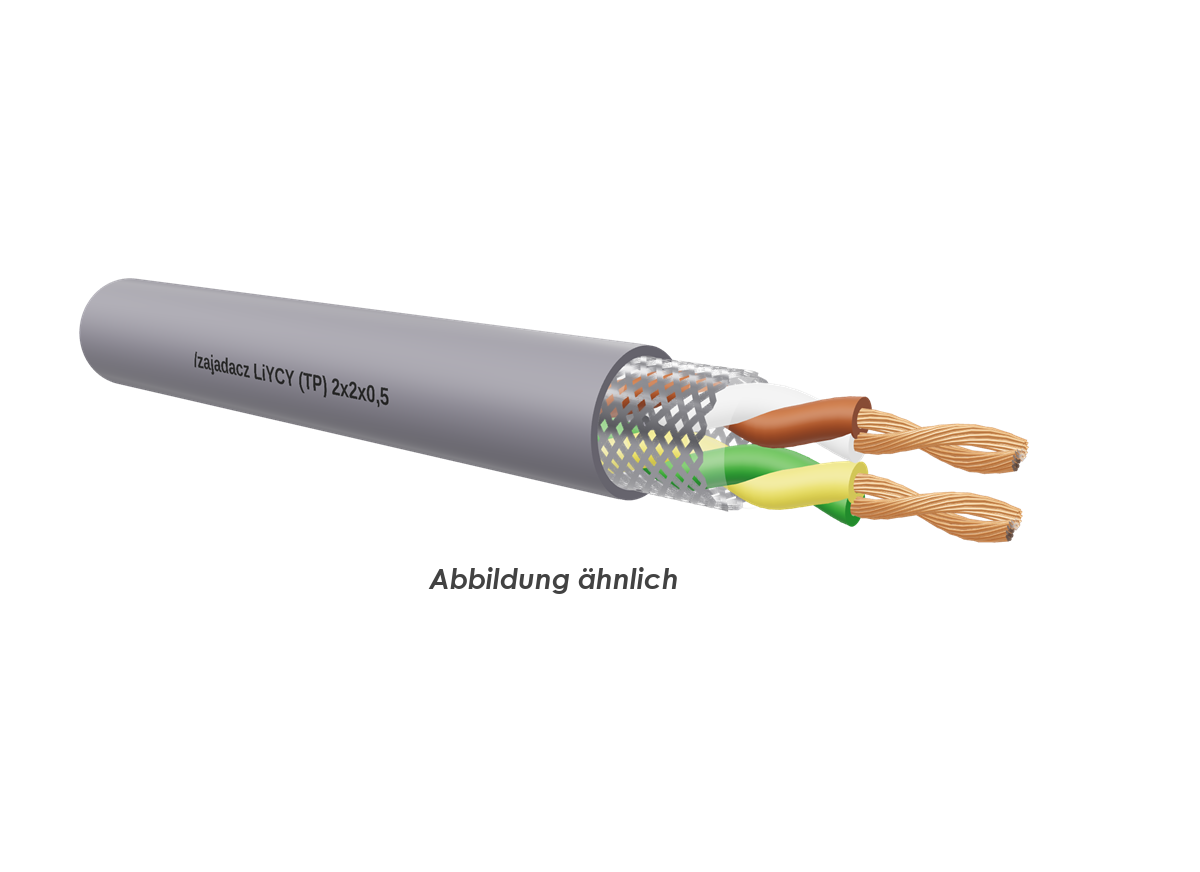

Aufbau:
Leiter: Kupferlitze blank, feindrähtig
Aderisolation: PVC
Aderkennzeichnung: DIN 47100 Farbcode
Verseilung: Adern paarig (TP= twisted pairs)
Bewicklung: PETP-Folie
Abschirmung: verzinntes Kupfergeflecht
Mantel: PVC
Farbe: grau
Technische Daten:
Nennspannung: 300/300 V
Prüfspannung: 1200 V
Temperaturbereich: +5 °C–+70 °C (bewegt)
-30 °C–+70 °C (nicht bewegt)
Biegeradius: 15 x Leitungsdurchmesser (flexibler Einsatz)
Flammwidrigkeit: nach VDE 0472 T. 804 Prüfart B (IEC = 332-1)
Daten- und Steuerleitungen LiYCY (TP)
Anwendung:
Diese Datenleitung wird verwendet als Anschluss- und Verbindungsleitung für Signal-, Mess-, Steuer-, und Sprechzwecke, für Ruf- und Gegensprechanlagen, Uhrenanlagen, Wiegeeinrichtungen, Rechenanlagen usw.
Sie ist für feste und flexible Anwendung bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung in trockenen, feuchten und nassen Räumen bei mittlerer mechanischer Beanspruchung geeignet. Durch ein Cu-Abschirmgeflecht werden äußere, hochfrequente Einflüsse abgehalten und so eine einwandfreie Impulsübertragung gewährleistet. Durch die paarige Verseilung werden elektrische Kopplungen innerhalb der Leitung vermieden. Über- und Nebensprecheffekte werden dadurch vermieden. Eine Beilauflitze ermöglicht einen einwandfreien Anschluss an eine Erdungsklemme.
Aufbau:
Leiter: Kupferlitze blank, feindrähtig
Aderisolation: PVC
Aderkennzeichnung: DIN 47100 Farbcode
Verseilung: Adern paarig (TP= twisted pairs)
Bewicklung: PETP-Folie
Abschirmung: verzinntes Kupfergeflecht
Mantel: PVC
Farbe: grau
Technische Daten:
Nennspannung:
bei 0,14 mm2: 350 V
bei 0,25 mm2: 500 V
Prüfspannung: 1200 V
Temperaturbereich: -5 °C – +70 °C (bewegt)
-40 °C – +80 °C (nicht bewegt)
Biegeradius: 15 x Leitungsdurchmesser (flexibler Einsatz)
Flammwidrigkeit: nach VDE 0472 T. 804 Prüfart B (IEC = 332-1)
Aderzahl x Nennquerschnitt qmm: 2X2X0,5
Cu-Zahl (Kg/%m): 5,40
Außendurchmesser ca.: 7,8
Gewicht (kg/%m) ca.: 9,3
