Beschreibung

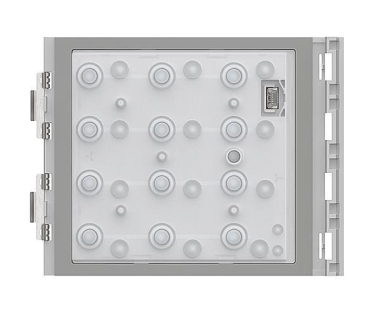

Codelock-/Tastatur-Modul
Das Codelock-/Tastatur-Modul kann für 2 Funktionen verwendet werden:
- Als Codelock: Zur Aktivierung des Türöffnerrelais am Lautsprechermodul oder des Wechselkontakts (C-NO-NC) direkt am Codelockmodul.
- Als Zusatztastatur: Bei direktem Anschluss an das Grafikdisplay Art. 352500 können die Teilnehmer über eine zugewiesene Rufnummer angerufen werden. Außerdem kann das Türöffnerrelais am Lautsprechermodul aktiviert werden. Verfügt über ein Kontaktrelais (C - NO - NC) und Klemmen (CP - P1 - P2) zum Anschluss einer externen Türöffnertaste. Die Programmierung des Moduls kann auf 2 Arten erfolgen:
- Über die Tastatur (beachten Sie die Installationsanleitung)
- Programmierung über den PC, wobei die Programmdateien ans Modul übertragen werden.
Verfügt über eine Reset-Taste für das Programm und über Status-LED zur Anzeige des Zugangsstatus. Nächtliche LED-Hintergrundbeleuchtung. Mit einer Frontblende zu vervollständigen. Das Modul kann entweder mit Hilfe von Konfi guratoren oder über PC und Software TiSferaDesign konfiguriert werden.
Anmerkung:
Wenn das Codelock-/Tastatur-Modul mittels mitgeliefertem Flachbandkabel an einem Lautsprecher- oder Grafikmodul angeschlossen wird, ist der Wechselkontakt deaktiviert und der Türöffnerkontakt am Lautsprechermodul wird angesteuert. Das Modul kann auch mit einem autonomen BUS-Netzgerät im Stand-Alone-Betrieb betrieben werden. Bei Kombination mit Audio-Lautsprechermodul Basic Art. 351000 ist das Codelock nur im Stand-Alone-Modus verwendbar.
