LCN-TL6

Tastenkoppler für GIRA SPS-Taster für die Unterputzdose

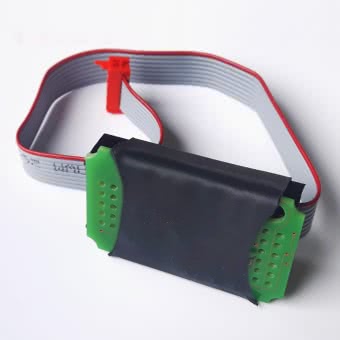

Der LCN-TL6 ist ein Tastenkoppler für GIRA SPS-Taster.

Er ist  vorgesehen zum Einsatz mit den LCN-UPP, LCN-UPS, LCN-UMR oder LCN-UPU Modulen.



Anwendungsgebiete:

Der LCN-TL6 kann zur Auswertung von einem 1- oder 3-fach GIRA Taster (1-fach Best. Nr. 2001? oder 3-fach 2003?) verwendet werden. Es werden die Tasten der Tabelle A, Kurz-, Lang-, Los ausgeführt.
Die 6 Status-LEDs werden individuell über den T-Anschluss gesteuert und über LCN-PRO konfiguriert (An, Aus, Blinken, Flackern). Für den Betrieb der Tastenhinterleuchtung wird ein externes Netzteil benötigt (LCN-NUI, nicht im Lieferumfang).



Hardwareausstattung:

Adapterplatine

T-Anschluss Leitung



Hinweise:
Das LCN-TL6 wird von Modulen ab Firmware 1B07 (Juli 2017) automatisch erkannt. Ältere Module ab Firmware 1706... kennen den TL6 nicht. Mit einem Trick können sie dennoch genutzt werden, wenn per Hand die Einstellung ?GT6 mit Corona" am T-Anschluss gewählt wird. Die Helligkeit und Tastenhinterleuchtung wird mit dem ?GT-Helligkeit? Kommando gesteuert.

Detaillierte Informationen entnehmen Sie bitte der Installationsanleitung.
