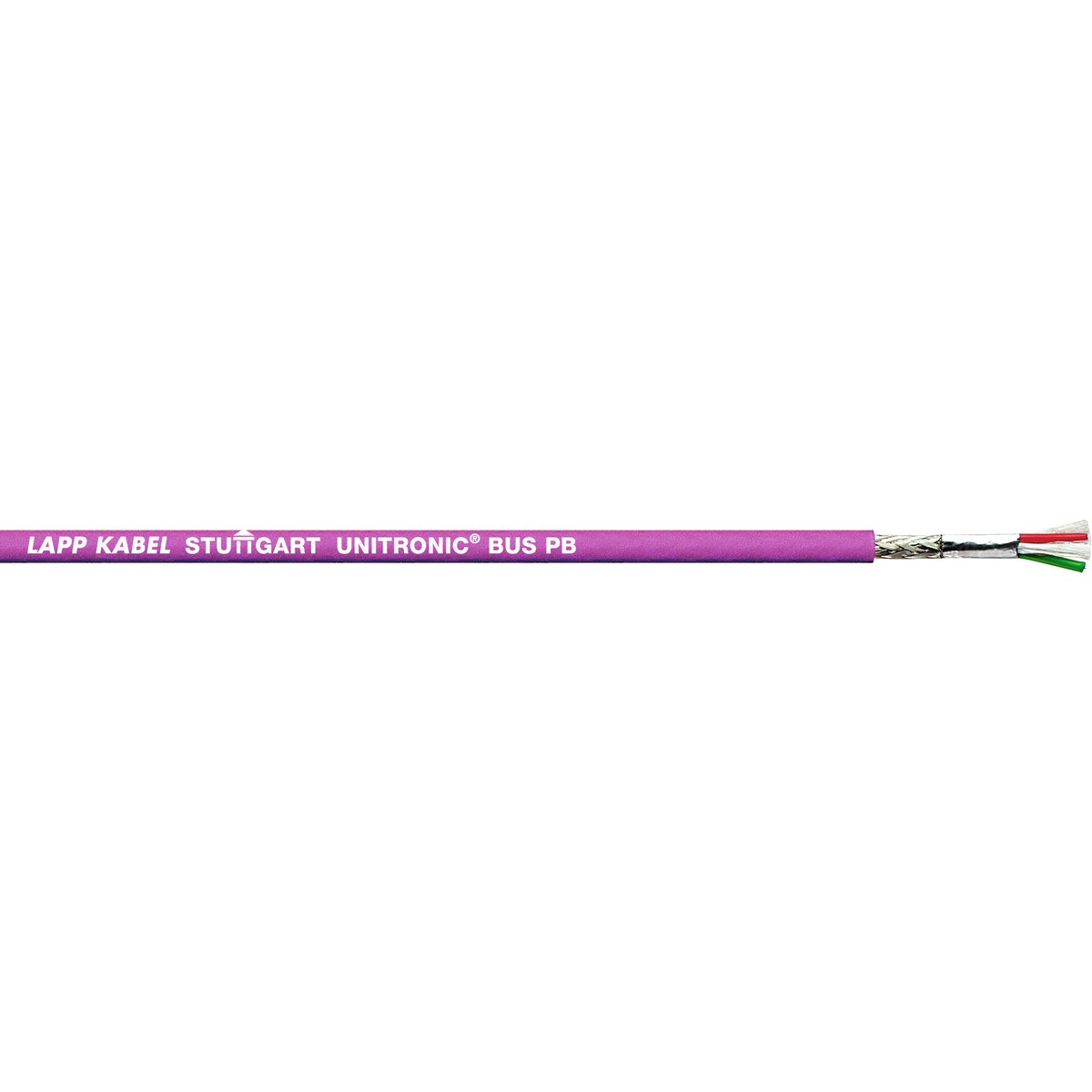

UNITRONIC^® BUS PB Busleitung für feste Verlegung
Anwendungsgebiete
· Für feste Verlegung - Maximale Abschirmwirkung
· Trockene und feuchte Räume

Produkteigenschaften
· Diese Busleitungen können sowohl für PROFIBUS-FMS als auch FIP eingesetzt werden
· Bei aufgeführten Bitraten ergeben sich nach PNO-Spezifikationen die folgende maximale Leitungslänge eines Bussegments (Kabeltyp A, PROFIBUS-DP):
93,75 kbit/s = 1200 m, 187,5 kbit/s = 1000 m, 500 kbit/s = 400 m
1,5 Mbit/s = 200 m, 12,0 Mbit/s = 100 m

Norm-Referenzen
· Nach DIN 19245 und EN 50170 z.B. für SIEMENS SIMATIC NET, auch für FIP (Factory Instrumentation Protocol)

Aufbau
· Verschiedene Varianten mit "konventionellen" oder mit "Fast Connect"-Kabelaufbau (FC), z.B.

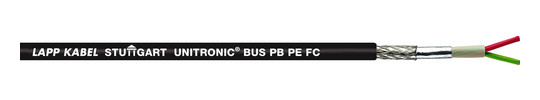

· PE: für die Lebensmittel und Getränkeindustrie
· 7-drähtig für Anwendungen mit Vibrationen
· COMBI: Datenübertragung und Spannungsversorgung

Technische Daten
Approbationen Art der UL-Approbation s. unten
Betriebskapazität (800 Hz): max. 30 nF/km
Betriebsspitzenspannung (nicht für Starkstromzwecke) 250 V
Leiterwiderstand (Schleife): max. 133 Ohm/km
Mindestbiegeradius festverleg: siehe Datenblatt
Prüfspannung Ader/Ader: 1500 V
Wellenwiderstand 150 +/- 15 Ohm

Hinweis
PB: Profibus, A: UL/CSA Approbation, H: Halogenfrei, 7-W: 7-drähtig, P: PUR (Polyurethan)
für feste Verlegung-konventioneller Kabelaufbau

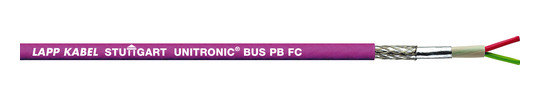

Ausführung: UNITRONIC^® BUS-L2/FIP
Außen-Ø: 8,0
Cu-Zahl (kg/km): 30,1
Gewicht (kg/km) ca.: 57
