UNITRONIC® BUS CAN Busleitung für feste Verlegung
UNITRONIC® BUS CAN FD P für hochflexible Anwendung
Anwendung
In der ISO 11898 international genormt. Maximale Bitrate 1 Mbit/s bei 40 m Bus-Länge. Mit zunehmender Länge größerer Leiterquerschnitt notwendig. Für die Segment-Länge, dem Leitungsquerschnitt und der Bitrate gibt die ISO 11898 die folgenden Empfehlungen:
Segment-Länge Leiterquerschnitt Maximale Bitrate
0...40 m 0,25 mm2, 0,34 mm2 1 Mbit /s bei 40 m
AWG23, AWG22
40 m ... 300 m 0,34 mm2...0,6 mm2 > kbit/s bei 100 m
AWG22, AWG20
300 m...600 m 0,5 mm2, 0,6 mm2 > 100 kbit/s bei 500 m
AWG20
600 m...1 km 0,75 mm2, 0,8 mm2 > 50 kbit/s bei 1 km
AWG18
Aufbaudaten:

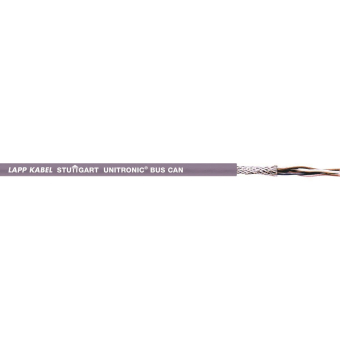

UNITRONIC® BUS CAN
Litze, 7-drähtig, blank, farbcodiert nach DIN 47100 Cu-Abschirmgeflecht, PVC-Außenmantel, violett RAL 4001, flammwidrig nach IEC 600332-1-2.
UNITRONIC® BUS CAN FD P
Litze, blank, Abschirmgeflecht aus Cu-Drähten, PUR-Außenmantel, violett (RAL 4001), UV-beständig (jedoch Farbänderung mit der Zeit möglich), flammwidrig nach IEC 60332-1-2.
Technische Daten
Betriebskapazität
UNITRONIC® BUS CAN (800 Hz) max. 40 nF/km
UNITRONIC® BUS CAN FD P (800 Hz) max. 60 nF/km
Betriebsspitzenspannung
UNITRONIC® BUS CAN
(nicht für Starkstromzwecke) 250 V
UNITRONIC® BUS CAN FD P
(nicht für Starkstromzwecke) 250 V
Leiterwiderstand
UNITRONIC® BUS CAN
(Schleife) max. 186 Ohm/km
UNITRONIC® BUS CAN FD P
(Schleife) max. 159,8 Ohm/km
Mindestbigeradius
UNITRONIC® BUS CAN
festverlegt 8 x Leiterdurchmesser
UNITRONIC® BUS CAN FD P
bewegt 15 x Leiterdurchmesser
Prüfspannung
UNITRONIC® BUS CAN
Ader / Ader 1500 V
UNITRONIC® BUS CAN FD P
Ader / Ader 1500 V
Temperaturbereich
UNITRONIC® BUS CAN fest verlegt: -30 °C bis +80 °C
bewegt: -5 °C bis +70 °C
UNITRONIC® BUS CAN FD P fest verlegt: -40 °C bis +80 °C
bewegt: -30 °C bis +70 °C
Wellenwiderstand
UNITRONIC® BUS CAN 120 Ohm
UNITRONIC® BUS CAN FD P 120 Ohm

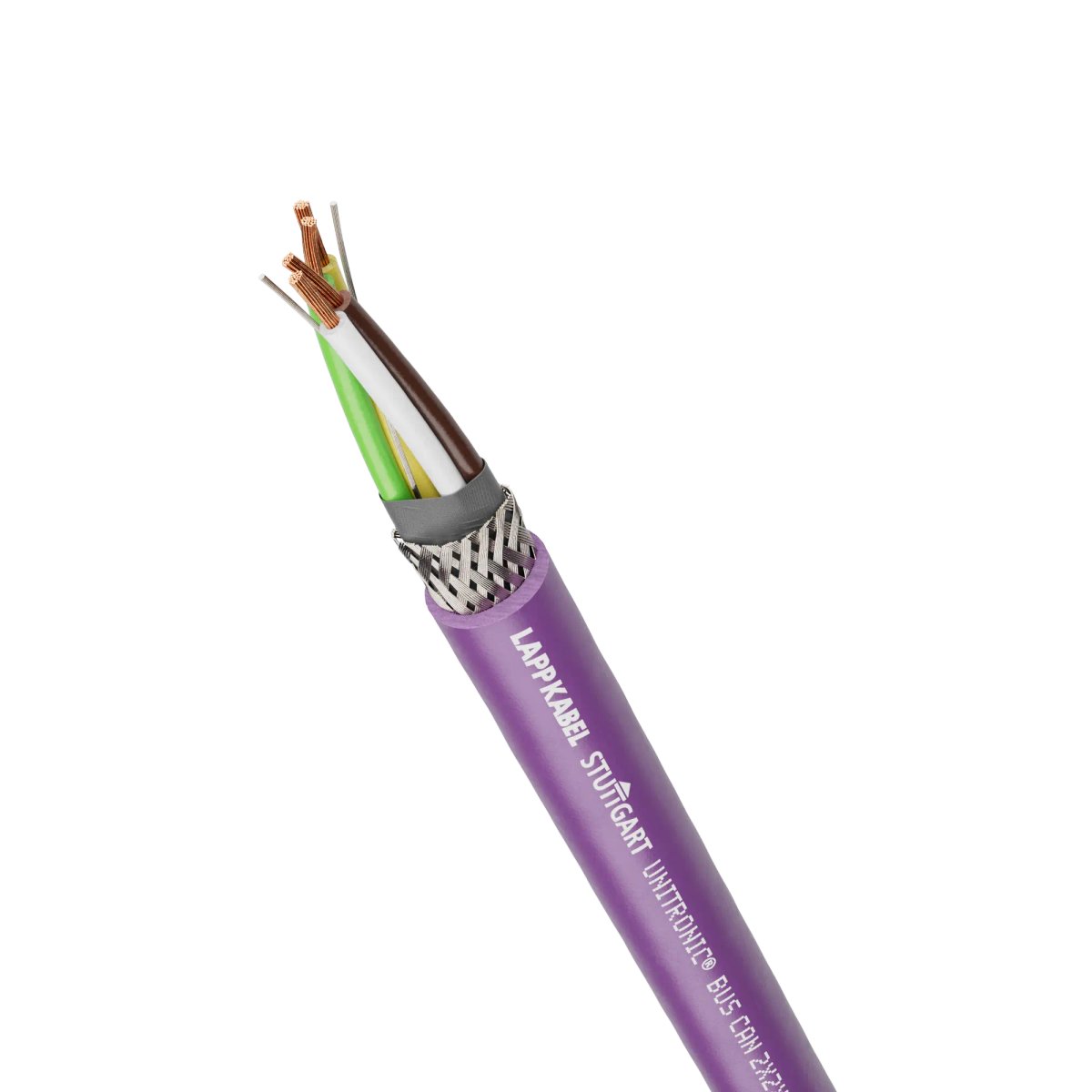

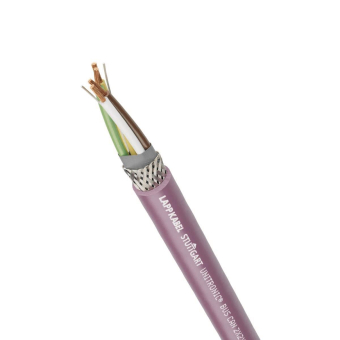

UNITRONIC BUS CAN für feste Verlegung
Aderzahl x Nennquerschnitt qmm: 2X2X0,75
Außen-Ø: 11,5
Cu-Zahl (kg/km): 80,6
Gewicht (kg/km) ca.: 142
