Beschreibung

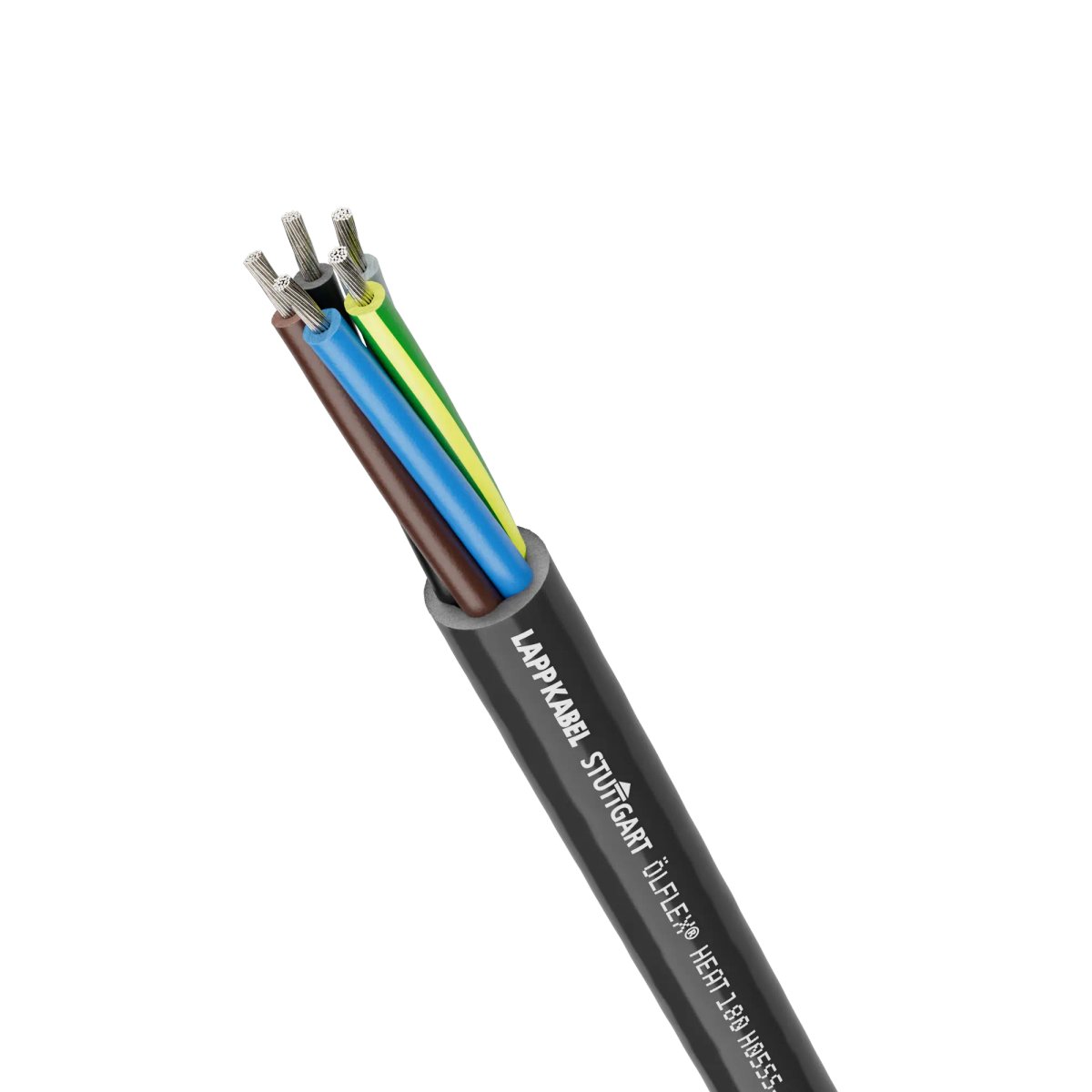

ÖLFLEX® HEAT 180 H05SS-F EWKF Silikon-Anschlussleitungen mit
erhöhter mechanischer Festigkeit -50 °C bis +180 °C
Nutzen
· Harmonisierter Einsatz in Europa
· Kerb- und einreißfestere Silikonmischungen reduzieren Beschädigungen durch mechanische Einwirkung
· Bei rauem Einsatz längere Lebensdauer als herkömmliche H05SS-F Standardleitungen
· Gute Flexibilität vereinfacht die Verlegung bei limitierten Platzverhältnissen
· Nach Beflammung zurückbleibendes SiO 2 Aschegerüst besitzt isolierende Eigenschaften
Anwendungsgebiete
· Bereiche mit hohen Umgebungstemperaturen und gelegentlicher mechanischer Beanspruchung
· Typische Einsatzbereiche
- Stahl-, Keramik- und Hüttenwerke
- Bäckereimaschinen und Industrieofenbau
- Elektromotorenindustrie, Sauna und Solarienbau
- Wärme- und Heizelemente, Beleuchtungstechnik
- Ventilatorenbau, Klimatechnik
- Galvanisierungstechnik, Kunststoffverarbeitung
- Generatoren- und Transformatorenbau, Windenergieanlagenbau
Produkteigenschaften
· EWKF Formel: Einreiß - Weiterreiß - Kerbfestigkeit
· Halogenfrei (IEC 60754-1), Korrosivität der Gase (IEC 60754-2), flammwidrig (IEC 60332-1-2)
· Gute Hydrolyse- und UV-Beständigkeit
· Beständig gegen eine Vielzahl von Ölen, Alkoholen, pfanzlichen und tierischen Fetten und anderen chemischen Medien
· Auf ausreichende Belüftung ist zu achten, da sich bei Silikonleitungen ab +100 °C unter Ausschluss von Luft vorzeitig die mechanischen Eigenschaften vermindern
Norm-Referenzen/Zulassungen
· EN 50525-2-83 (H05SS-F)

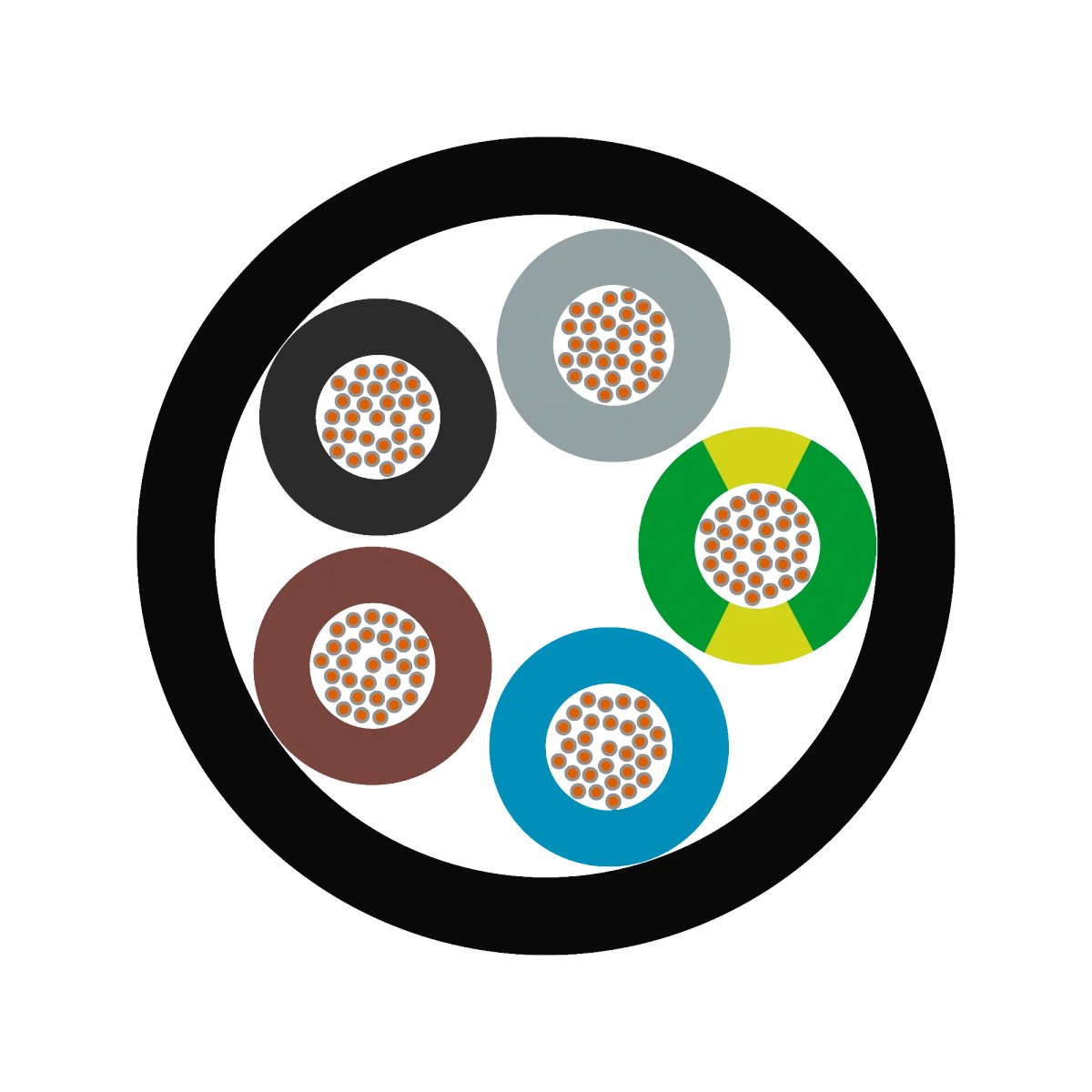

Aufbau
· Feindrähtiger, verzinnter Kupferleiter
· Aderisolation auf Silikon-Basis
· Adern gemeinsam verseilt
· Kerbfester Außenmantel auf EWKF Silikon-Basis, Farbe schwarz
Technische Daten
Ader-Ident-Code: Farbig nach VDE 0293-308, siehe Anhang T9
Leiteraufbau: Feindrähtig nach VDE 0295,
Klasse 5/IEC 60228 Cl. 5
Mindestbiegeradius: Gelegentlich bewegt: 15 x Außendurchmesser
Feste Verlegung: 4 x Außendurchmesser
Nennspannung: U0/U: 300/500 V
Prüfspannung: 2000 V
Schutzleiter: G = mit Schutzleiter GN/GE
X = ohne Schutzleiter
Temperaturbereich: -50 °C bis + 180°C (ausreichende Belüftung vorausgesetzt)
