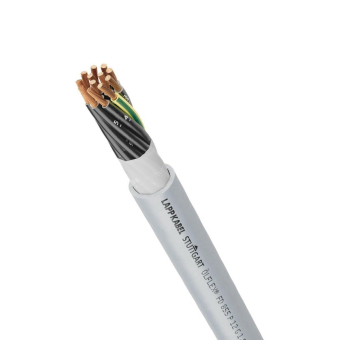

ÖLFLEX^® FD 855 P/855 CP Top-Schleppkettenleitung kleinste
Biegeradien, großer Temperaturbereich, UV-beständig, speziell für lange Verfahrwege geeignet
Anwendung
· Können uneingeschränkt an modernsten Fertigungsautomaten im Innen- und Außenbereich eingesetzt werden und erfüllen höchste Standzeitanforderungen
· Im besonderen im Nassbereich von Werkzeugmaschinen und Transferstraßen bei normaler mechanischer Beanspruchung
· Für Verfahrwege bis 100 mm (horizontal)

Vorteile
· Isolier- und Außenmantelmaterial sind mechanisch und chemisch in jeder Industrieumgebung einsetzbar
· Die verwendeten Werkstoffe sind halogenfrei
· Mikroben- und hydrolysebeständig
· Adhäsionsfrei
· Das verwendete PUR ist flammwidrig nach IEC 60332.1-2. ÖLFLEX^® FD 855 P/CP ist bewährt für den Einsatz von Schleppketten mit langen Verfahrwegen

Aufbaudaten ÖLFLEX^® FD 855 P
· Feinstdrähtige Litze aus blanken Cu-Drähten
· Aderisolation aus TPE
· Adern mit kurzen Schlaglängen in Lagen verseilt
· Vliesbewicklung
· Außenmantel aus PUR, Silbergrau (RAL 7001)

Aufbaudaten ÖLFLEX^® FD 855 CP, geschirmt
· Feinstdrähtige Litze aus blanken Cu-Drähten
· Aderisolation aus TPE
· Adern mit kurzen Schlaglängen in Lagen verseilt
· Über der Bandierung TPE-Innenmantel
· Vliesbewicklung
· Abschirmgeflecht aus verzinnten Cu-Drähten
· Außenmantel aus PUR-Basis, Silbergrau (RAL 7001)

Technische Daten
Ader-Ident-Code schwarze Adern mit weißem Nummerndruck VDE 0293-1
in Anlehnung an VDE 0250 / 0281 / 0282
Leiteraufbau feinstdrähtig nach VDE 0295 Klasse 6 IEC 60228 Cl. 6
Mindestbiegeradius
ÖLFLEX^® FD 855 P
für flexiblen Einsatz 5 x Außendurchmesser
fest verlegt 3 x Außendurchmesser
ÖLFLEX^® FD 855 CP
für flexiblen Einsatz 7,5 x Außendurchmesser
fest verlegt 4 x Außendurchmesser
Nennspannung 300/500 V
Prüfspannung 3000 V
Schutzleiter G = mit Schutzleiter gn/ge
 X = ohne Schutzleiter
Temperaturbereich
bewegt -40 °C bis +80 °C
fest verlegt -50 °C bis +80 °C
während der Installation -40 °C bis +80 °C
ÖLFLEX^® FD 855 P
Weitere Abmessungen auf Anfrage
Aderzahl x Nennquerschnitt qmm: 4G2,5
Außendurchmesser ca.: 10,2
Cu-Zahl (kg/km): 96,0
Gewicht (kg/km) ca.: 163,0
