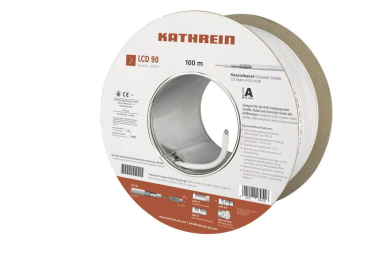

KATH Koaxialkabel 100m LCD 90/100m

Spule

Artikel
3114588
Lieferanten Typ
LCD 90/100m
Lieferanten Artikel
21510015

Beschreibung

- Impedanz: 75 Ohm
- Isolation aus spezieller PE-Mischung, aufgeschäumt durch Gas-Injektion
- Metermarkierung
- Bleifrei und ohne Silikon
- Erfüllen: EN 50117
- Für Hausinstallation
- Brandklasse nach BauPVO (EN 50575): Eca
- Passende Stecker: EMK 01, EMK 02, EMK 11, EMK 12, EMK 20, EMK 21, EMK 61, EMK 63, EMK 64

Brandklasse - BauPVO 305/2011: Euroklasse Eca
Verlegungsbereich: Innen
Innenleiter: 1,0 Staku mm
Isolation: 4,6 PEE/PH mm
Außenleiter: 1 x Al/pet/Al-Folie 1 x CuSn-Geflecht
Außenmantel: 6,9 PVC weiß mm
Biegeradius: > 35 mm
Verkürzungsfaktor: 0.85
Dämpfung bei 5 MHz: 1,6 dB/100 m
Dämpfung bei 50 MHz: 4,3 dB/100 m
Dämpfung bei 100 MHz: 6,2 dB/100 m
Dämpfung bei 450 MHz: 13,4 dB/100 m
Dämpfung bei 860 MHz: 18,4 dB/100 m
Dämpfung bei 1000 MHz: 20,1 dB/100 m
Dämpfung bei 2150 MHz: 30,5 dB/100 m
Dämpfung bei 2400 MHz: 32,6 dB/100 m
Rückflussdämpfung 5-470 MHz: > 26 dB
Rückflussdämpfung 470-862 MHz: > 25 dB
Rückflussdämpfung 862-1000 MHz: > 23 dB
Rückflussdämpfung 1000-2150 MHz: > 20 dB
Schirmdämpfung 30-1000 MHz: > 90 dB
Schirmdämpfung 1000-2400 MHz: > 90 dB
Kopplungswiderstand 5-30 MHz: < 10 mOhm/m
Gleichstromwiderstand: < 120 Ohm/km
Zul. Umgebungstemperatur: -25 bis +70 °C

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
85442000
Ursprungs-Land
TR
WEEE-Land
DE
WEEE-Nummer
66199153
Gepaartes Koaxialkabel
2-Ader-Koaxialkabel (Twinax)
Durchmesser Innenleiter
1 mm
Innenleiter-Material
Eisen
Innenleiter-Oberfläche
verkupfert
Innenleiter-Klasse
Kl.1 = eindrähtig
Durchmesser Außenleiter
6,9 mm
Außenleiter-Material
Aluminium
Außenleiter-Oberfläche
verzinnt
Außenleiter-Form
sonstige
Dielektrikum
PE/Luft
Anzahl der Schirmlagen
2
Bewehrung/Armierung
ohne
Material Bewehrung
sonstige
Mit Nagetierschutz
Mantelmaterial
sonstige
Spezifizierung Mantelmaterial
Polyethylen (PE)
Mantel-Farbe
schwarz
Anzahl der Mantelschichten
1
Flammwidrig nach IEC 60332-1-2
Flammwidrig nach IEC 60332-3-21 (Cat A F/R)
Flammwidrig nach IEC 60332-3-22 (Cat A)
Flammwidrig nach IEC 60332-3-23 (Cat B)
Flammwidrig nach IEC 60332-3-24 (Cat C)
Flammwidrig nach IEC 60332-3-25 (Cat D)
Raucharm nach EN IEC 61034-2
Halogenfrei nach EN IEC 60754-1
Halogenfrei nach EN IEC 60754-2
Halogenfrei nach EN IEC 60754-3
Brandverhalten nach EN 13501-6: Klasse
Fca
Brandverhalten nach EN 13501-6: Rauchentwicklung
ohne
Brandverhalten nach EN 13501-6: Abtropfverhalten
ohne
Brandverhalten nach EN 13501-6: Säureentwicklung
ohne
Funktionserhalt nach IEC 60331-23
UV-beständig
Wellenwiderstand
75 Ohm
Außendurchmesser ca.
6,9 mm
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung
350 mm
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
350 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
300 mm
Max. Zugfestigkeit während der Verlegung
0,11 kN
Geeignet zur Verlegung im Erdreich
Zulässige Art der Installation im Erdreich
freiliegend und Installationsrohr für Erdverlegung
Zul. Kabelaußentemperatur bei Montage/Handling
-5 - 40 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
-25 - 70 °C
Gewicht
40 kg/km
