- Universeller Multischalter mit automatischer Betriebsarterkennung. An jedem Anschluss kann ein Standard-TV oder je 16 Empfänger im Einkabelmodus betrieben werden.
- Alle Signalisierungsarten werden unterstützt und automatisch erkannt: 14/18 V 0/22 kHz (Legacy), DiSEqC 1.0, Einkabelstandards nach EN 50494, sowie der erweiterte Befehlssatz nach EN 50607 (SCD2 oder auch JESS); Zusätzlich ist die Verwendung von PIN-Codes im Einkabelbetrieb möglich.
- Neueste IC Technology mit Fullband Capturing sorgen für beste Signalqualität. Die Eingänge sind breitbandig und können auch mit Wideband-LNB (z. B: UAS 582) betrieben werden. Somit ist eine Multifeedanlage realisierbar; (Für zwei LNB muss der TV entweder DiSEqC oder den Einkabelstandard unterstützen).
- Die integrierte AGC (Automatic Gain Control) sorgt für einen konstanten Ausgangspegel der Sat-ZF Signale und somit für mehr Reserve in der Verteilung.
- Sind alle TV/Receiver ausgeschaltet verbraucht der Multischalter keinen Strom mehr. Ist Kathrein Powersaving aktiviert wird zusätzlich das oder die LNB abgeschaltet.
- Das integrierte Netzteil zur Versorgung der LNB ist hocheffizient und kurzschlussfest.

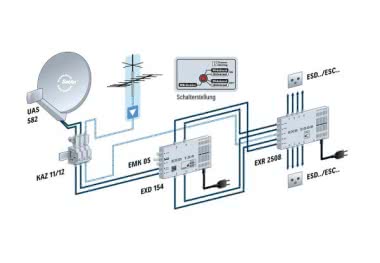

- Wideband zu Quatro Mode: Hier werden die beiden Eingänge des Wideband- LNB fest auf die vier Ausgänge des Multischalters umgesetzt. Die Ausgänge des EXD 154 verhalten sich wie ein Quatro- LNB, sodass ein weiterer Standardmultischalter angeschlossen werden kann.
- QR-Code für die Gebrauchsanleitung
- Für die Innenmontage

Typ: EXD 154
Bestell-Nr.: 2050000003
Teilnehmeranschlüsse: 4 x Legacy oder je 16 UB
Eingänge: 1 x terrestrisch / 4 x Sat-ZF
Frequenzbereich terrestrisch: 5-862 MHz
Frequenzbereich Sat: 300-2350 MHz
Ausgangspegel Sat (AGC): 90 dB
Eingangspegel Sat: 60-90 dBµV
Entkopplung horiz./vert.: 30 dB
Anschlussdämpfung (terrestrisch): 9 dB
Teilnehmer-Frequenz/Userband: Frequenzzuordnung der verschiedenen UBs in den Modi A und B siehe Anwendungshinweis
Max. Stromaufnahme über den Teilnehmeranschluss: 25 mA
Max. zul. Spannung am Teilnehmeranschluss: 19 V
Max. zul. Fernspeisestrom (Eingang "horiz. low"): 300 (2 x 150 bei Wideband) mA
Max. Versorgungsspannung am DC-Anschluss: 18,6 V
Schutzart: IP 30
Anschlüsse: F-Connectoren
Zul. Umgebungstemperatur: -20 bis +40 °C
Abmessungen (B x H x T): 215 x 148 x 43 mm
