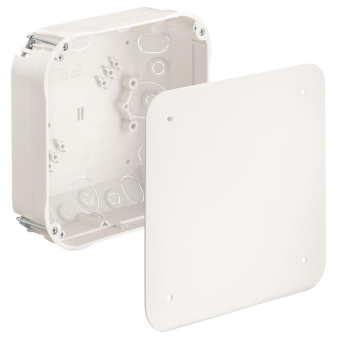

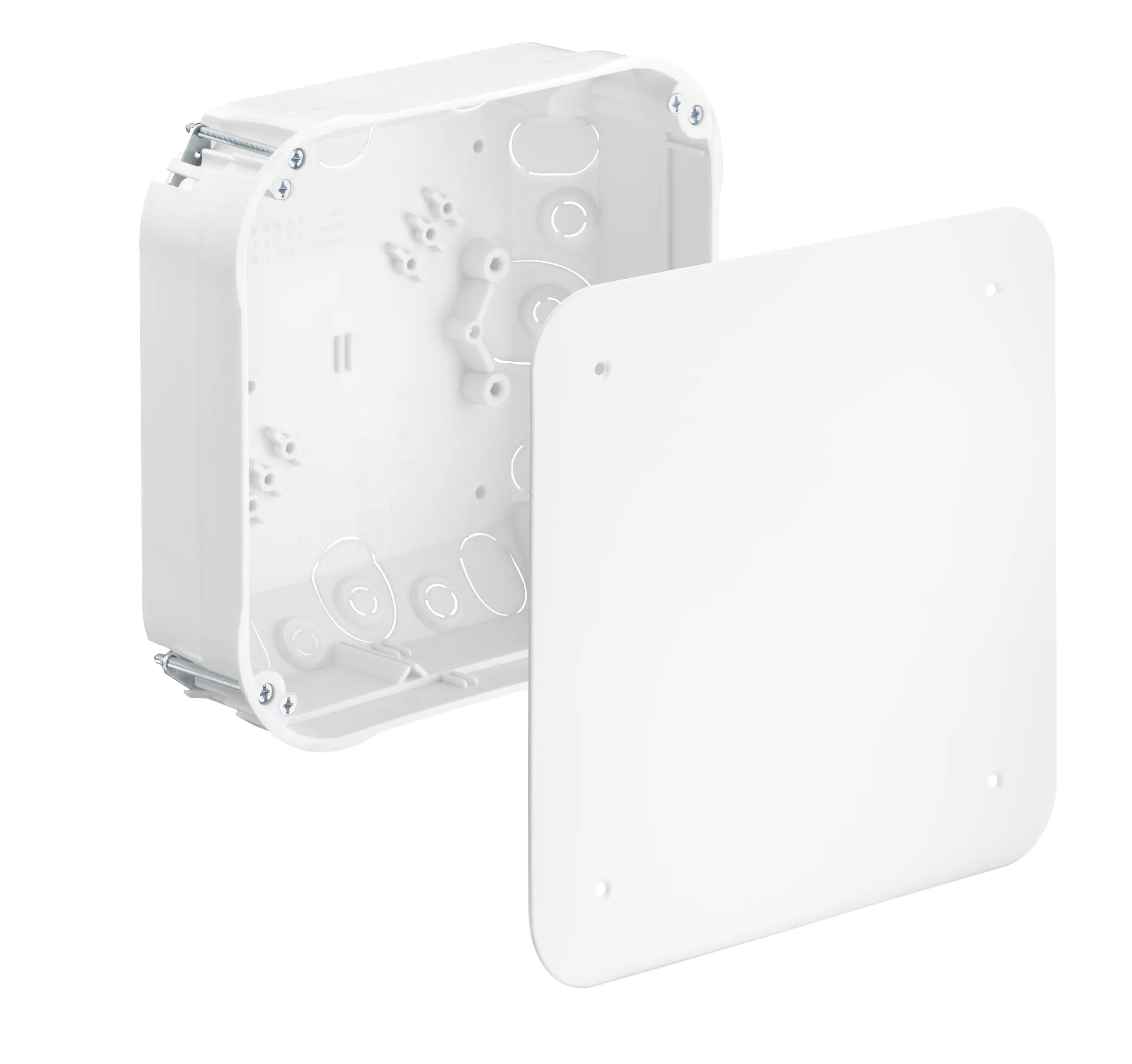

KAIS Hohlwandabzweigkasten 9196-77
165x165x72mm halogenfrei
Artikel
134045
Lieferanten Typ
9196-77
Lieferanten Artikel
9196-77
Beschreibung
Verbindungskästen
· nach DIN VDE 0606
· Feuerbeständigkeit 850° C nach DIN VDE 0606
· Schutzart IP3X
· mit Halterand
· mit weißem Deckel und Deckelschrauben (Feuerbeständigkeit 750° C nach VDE 0606)
· zum Einbau von: DIN-Anschlussleisten, Normschienen TS 35 für Reihenklemmen usw., Klemmsteine bis 16 mm2
· mit beigefügter Bohrschablone

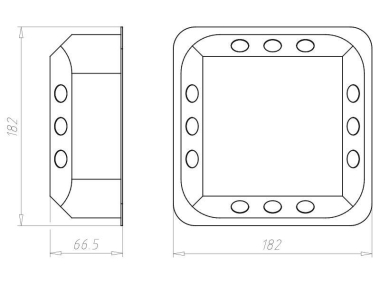

Verbindungskasten 165x16x72 mm, Fräsloch 4 x Ø 68 mm
- für Klemmen bis 16 mm2
- Ausbrechöffnungen für NYM- und Kleinspannungsleitungen sowie für Rohre nach DIN EN 8xØ 20 mm, 2 Ø 25 mm, 2xØ 32 mm
- für max. 2 Stromkreise Trennwand einsetzen
Ausführung: halogenfreie Ausführung
Farbe: weiß
Artikeleigenschaften
Zolltarif-Nr.
39269097
Ursprungs-Land
DE
Montageart
Hohlwand
Form
rund
Bauform
Verbindungsdose/-kasten
Ausführung
Einzel
Mit drehbarem Ring
Koppelbar
Bestückung
ohne
Durchmesser
68 mm
Länge
165 mm
Breite
165 mm
Tiefe
72 - 72 mm
Befestigung der Geräte
schrauben
Mit Schrauben
Anzahl der nicht einstellbaren Gerätebefestigungslaschen
0
Anzahl der einstellbaren Gerätebefestigungslaschen
0
Gehäusedurchführung durch Ausbrechöffnung
Gehäusedurchführung durch Dichtmembran
Gehäusedurchführung durch Rohrstutzen
Gehäusedurchführung durch Stufenmembran
Für Rohrdurchmesser
20 mm
Rohrarretierung
Rohrverriegelung optional
Einführung von hinten
Anzahl der mitgelieferten Tüllen
0
Werkstoff
Kunststoff
Halogenfrei
Farbe
weiß
Schutzart (IP)
IP3X
Ausführung Deckel
ohne
Transparenter Deckel
Deckelbefestigung
geschraubt
Plombierbar
Funktionserhalt
ohne
Mit Abschirmung
Luftdicht
Max. Leiterquerschnitt
16 qmm
Leuchtenhakenbefestigung
Stutzen
ohne
Spezielle Anwendung
sonstige
Mit Trennwand
Konform BS 4662
