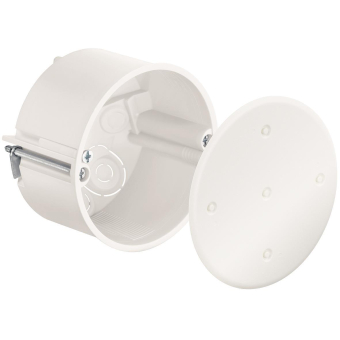

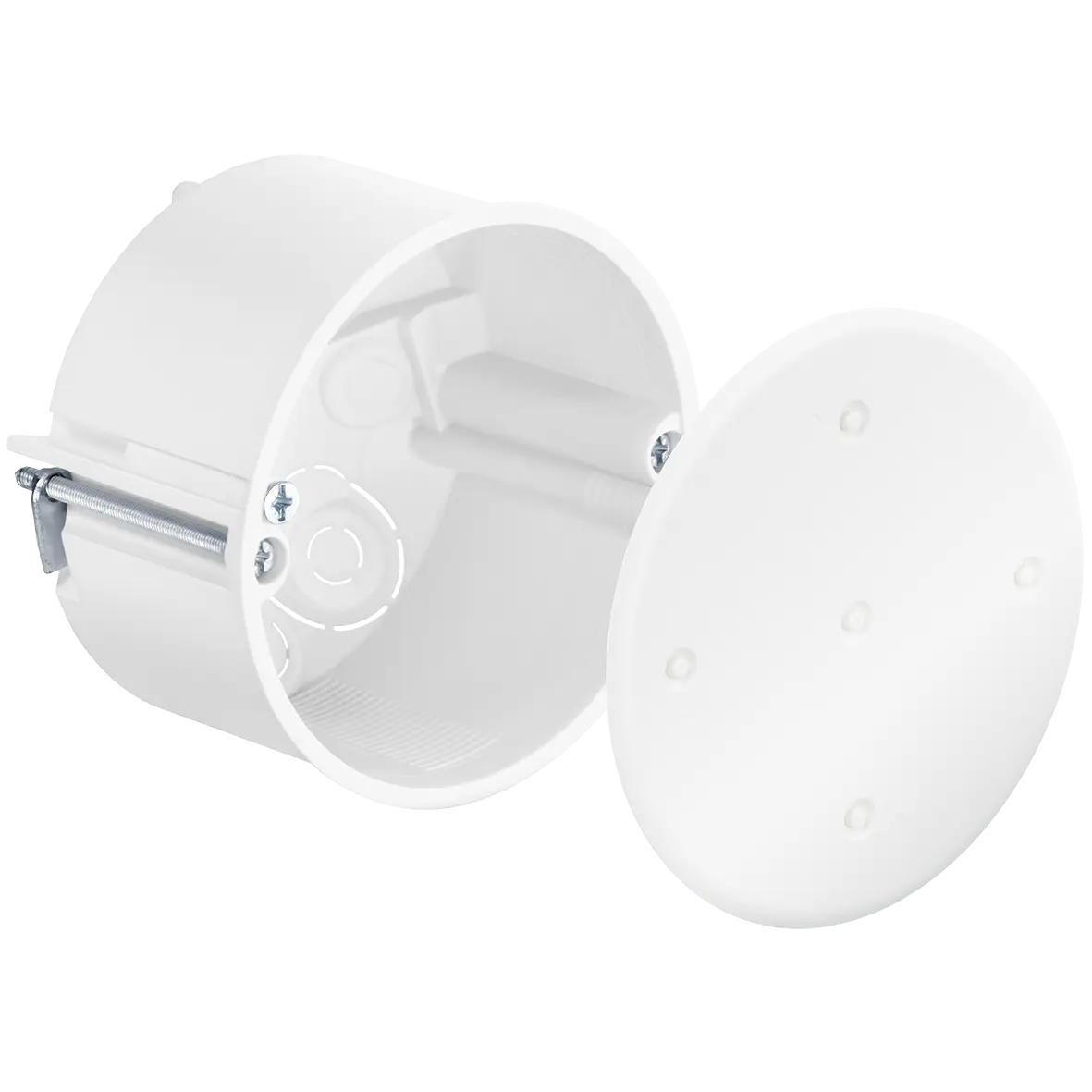

KAIS Hohlwandabzweigdose 9071-77
Einbauöffnung 74mm halogenfrei
Artikel
134040
Lieferanten Typ
9071-77
Lieferanten Artikel
9071-77
Beschreibung
Hohlwand-Programm
Produktinformation Geraete- und Geraete-Verbindungsdosen
• mit Halterand
• Geraeteschrauben-Abstand 60 mm
• VDE-geprueft
• Flammwidrigkeit 850 °C nach VDE 0606
• Beruehrungsschutz IP 3X
• Masse nach DIN
• Normkombinationsabstand 71 mm
• vollisolierte Durchverdrahtung bei Kombinationen von Geraete- und Geraete-Verbindungsdosen moeglich
• Ausbrechoeffnungen fuer NYM-Leitungen, Kleinspannungs-Leitungen und DIN EN-Rohre
• autom. Zugentlastung der NYM-Leitungen, Selbsthemmung der Rohre
• als Verbindungsdosen nach DIN VDE 0606 mit Schraubdeckel verwendbar
Verbindungsdosen
¿ Fraesloch Ø 74 mm
¿ fuer Plattenstaerke 7 - 35 mm
¿ fuer 7 Klemmen 1,5 qmm oder 5 Klemmen 2,5 qmm
¿ 4 Rohreinfuehrungen bis NG 16, 8 NYM-Leitungseinfuehrungen
Artikeleigenschaften
Zolltarif-Nr.
39269097
Ursprungs-Land
DE
Montageart
Hohlwand
Form
rund
Bauform
Verbindungsdose/-kasten
Ausführung
Einzel
Mit drehbarem Ring
Koppelbar
Bestückung
ohne

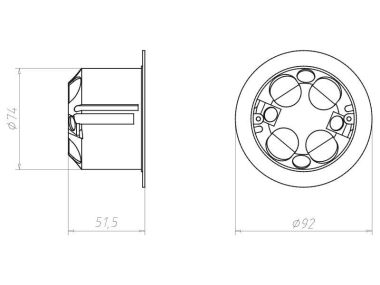

Durchmesser
74 mm
Tiefe
50 - 50 mm
Befestigung der Geräte
schrauben
Mit Schrauben
Anzahl der nicht einstellbaren Gerätebefestigungslaschen
0
Anzahl der einstellbaren Gerätebefestigungslaschen
0
Gehäusedurchführung durch Ausbrechöffnung
Gehäusedurchführung durch Dichtmembran
Gehäusedurchführung durch Rohrstutzen
Gehäusedurchführung durch Stufenmembran
Rohrarretierung
Rohrverriegelung optional
Einführung von hinten
Anzahl der mitgelieferten Tüllen
0
Werkstoff
Kunststoff
Halogenfrei
Farbe
orange
Schutzart (IP)
IP3X
Ausführung Deckel
Blinddeckel
Transparenter Deckel
Plombierbar
Funktionserhalt
ohne
Mit Abschirmung
Luftdicht
Leuchtenhakenbefestigung
Stutzen
ohne
Spezielle Anwendung
sonstige
Mit Trennwand
Konform BS 4662
