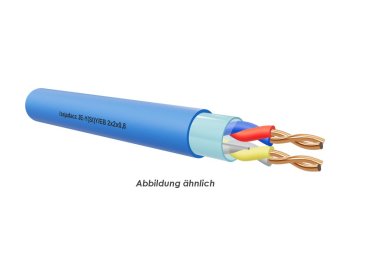

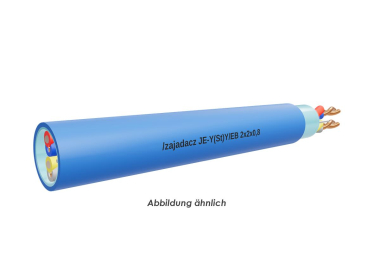

Fernmelde-Installationskabel JE-Y(St)Y Bd Si nach DIN VDE 0815
Die Leitungen dienen zur Übertragung von Signalen und Messwerten in symmetrischen Schaltkreisen der Steuer- und Regeltechnik, sowie zur Übertragung von Informationen in Daten- und Prozessrechenanlagen. Geeignet zur festen Verlegung in trockenen und feuchten Räumen in und unter Putz aber auch zur festen Verlegung an Außenwänden von Gebäuden. Mit blauem Außenmantel für eigensichere Anlagen. Installations-
kabel sind für Starkstrom-Installationszwecke und für
Erdverlegung nicht zugelassen.
Cu-Leiter: blank, massiv 0,8 mm Ø
PVC-Aderisolation: YI3 nach DIN VDE 0482
Paarkennzeichnung: nach DIN VDE 0815
(Siematic Farbcode)
Verseilung: Adern mit optimalen Schlaglängen
zu Paaren verseilt
4 Paare zum Bündel
Bündel in Lagen verseilt.
Folienbewicklung: Abschirmung aus kunststoff-
kaschierter Alu-Folie
Cu-Beidraht blank
Mantel: grau (RAL 7032) oder blau (RAL 5015)
Leiterwiderstand der Schleife: max. 73,2 ω/km
Isolationswiderstand: min. 100 mωxkm
Kapazitive Kopplung: max. 200 pF/100 m
Betriebskapazität bei 800 Hz: max. 100 nF/km
Prüfspannung:
Ader/Ader: 500 V 50 Hz 1 Min.
Ader/Schirm: 2000 V 50 Hz 1 Min.
Betriebsspitzenspannung: 225 V
Temperaturbereich:
bewegt: -5 °C bis +50 °C
unbewegt: -30 °C bis +70 °C
Biegeradius: 7,5 x Leitungsdurchmesser
JE-Y(St)Y blau
Anwendung
Die Leitungen dienen zur Übertragung von Signalen und Messwerten in symmetrischen Schaltkreisen der Steuer- und Regeltechnik, sowie zur Übertragung von Informationen in Daten- und Prozessrechenanlagen. Geeignet zur festen Verlegung in trockenen und feuchten Räumen in und unter Putz aber auch zur festen Verlegung an Außenwänden von Gebäuden. Mit blauem Außenmantel für eigensichere Anlagen. Installationskabel sind für Starkstrom-Installationszwecke und für
Erdverlegung nicht zugelassen.
Aufbau
Cu-Leiter: blank, massiv 0,8 mm Ø
PVC-Aderisolation: YI3 nach DIN VDE 0482
Paarkennzeichnung: nach DIN VDE 0815
(Siematic Farbcode)
Verseilung: Adern mit optimalen Schlaglängen
zu Paaren verseilt
4 Paare zum Bündel
Bündel in Lagen verseilt.
Folienbewicklung: Abschirmung aus kunststoff-
kaschierter Alu-Folie
Cu-Beidraht blank
Mantel: grau (RAL 7032) oder blau (RAL 5015)
Technische Daten
Leiterwiderstand der Schleife: max. 73,2 ω/km
Isolationswiderstand: min. 100 mωxkm
Kapazitive Kopplung: max. 200 pF/100 m
Betriebskapazität bei 800 Hz: max. 100 nF/km
Prüfspannung:
Ader/Ader: 500 V 50 Hz 1 Min.
Ader/Schirm: 2000 V 50 Hz 1 Min.
Betriebsspitzenspannung: 225 V
Temperaturbereich:
bewegt: -5 °C bis +50 °C
unbewegt: -30 °C bis +70 °C
Biegeradius: 7,5 x Leitungsdurchmesser
Aderzahl x Nennquerschnitt qmm: 2X2X0,8
Cu-Zahl (Kg/%m): 2,5
Außendurchmesser ca.: 6,0
Gewicht (kg/%m) ca.: 5,7
