Halogenfreie Installationsleitung JE-H(St)H E 30 bis E 90 in Anlehnung
an DIN VDE 0815, Sicherheitskabel mit Funktionserhalt von 30 bis 90 Minuten
Anwendung:
Halogenfreie Fernmeldekabel sind bestimmt zur Übertragung von Signalen und Messwerten in Steuer- und Regel-/Brandmeldeanlagen. Dort, wo besonderer Schutz gegen Feuer und Brandschäden für Menschen und Sachwerte und ein Funktionserhalt der Anlagen über einen Zeitraum von 30 Minuten notwendig sind. Zur Verlegung in trockenen und feuchten Betriebsstätten, sowie in und unter Putz. Sie sind nicht für Starkstrom-Installationszwecke und für Erdverlegung zugelassen.
Aufbau:
Leiter: Kupferleiter verzinnt eindrähtig 0,8 mm Durchmesser
Aderisolation: vernetzte halogenfreie keramisierbare Polymermischung
Aderkennzeichnung gem. VDE 0815
Bandierung
Abschirmung: Alu kaschierte Kunststoff-Folie mit Beidraht 0,8 mm
Außenmantel: halogenfreie Polymermischung orange
als Brandmeldeleitung in rot
Technische Daten:
Nennspannung: 225 V max.
Temperaturbereich: -5 °C - +50 °C (beim Verlegen)
-30 °C - +70 °C (nach Verlegen)
Biegeradius: 7,5 x Leitungsdurchmesser
Prüfungen:
Flammwidrigkeit: nach EN 50266-2-4, IEC 60332-1, IEC 60332-3 Kat.C
Isolationserhalt FE 180: nach VDE 0472 T. 814-IEC 60331
Funktionserhalt E 90: nach DIN 4102-12
Eigenschaften:
halogenfrei, brandhemmend, minimale Rauchentwicklung, keine korrosiven Gase

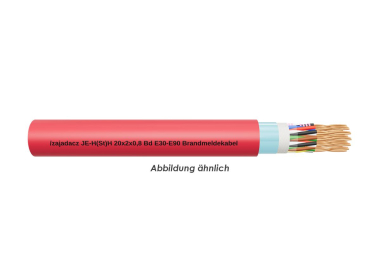

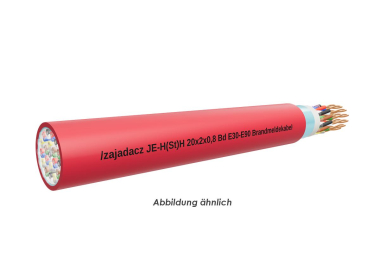

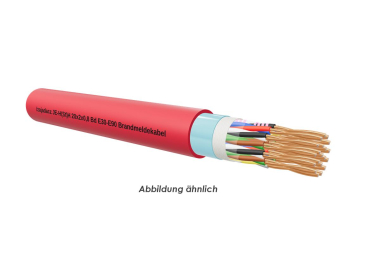

JE-H(St)H, E30-E90 rot
Aderzahl x Nennquerschnitt qmm: 20X2X0,8 RT
Cu-Zahl (Kg/%m): 20,6
Außendurchmesser ca.: 22,5
Gewicht (kg/%m) ca.: 49,8
Farbe: rot
