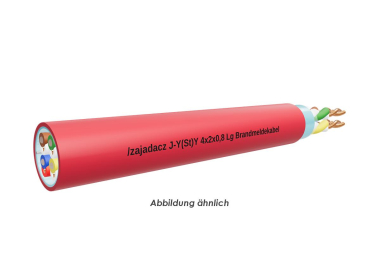

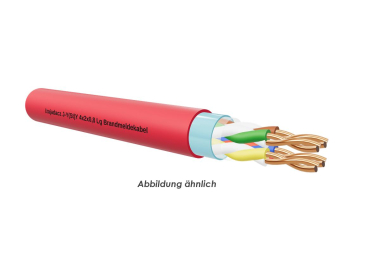

Brandmeldeleitung J-Y (St) Y... Lg. 0,8 mm, rot
in Anlehnung an VDE 0815

Anwendung:
Vorzugsweise im Sprechstellen- und Nebenstellenbau innerhalb von Gebäuden, aber auch im Freien zur festen Verlegung an Gebäuden. Diese Leitungen sind speziell für Brandmeldeanlagen konzipiert.

Aufbau:
Leiter: Kupferleiter eindrähtig blank
 0,8 mm Durchmesser
Aderisolation: PVC
Kennzeichnung: nach VDE 0815
Verseilung: Adern zu Paaren Paare in Lagen
Statischer Schirm: kunststoffkaschierte Metallfolie
 mit Beidraht
 Folie
Außenmantel: PVC rot mit Aufdruck "Brandmeldekabel"

Technische Daten:
Nennspannung: 300 V
Prüfspannung: 800 V
Schleifenwiderstand: 73,2 ω/km
Strombelastbarkeit: 5,1 A
Betriebskapazität: 100 nF/km
Isolationswiderstand: 100 Mω x km
Kapazitive Kopplungen: K1 (800 Hz, 100 m) 300 pF
Leitungsdämpfung: ca. 1,1 dB/km (800 Hz)
Temperaturbereich: -5 °C - +50 °C (beim Verlegen)
 -30 °C - +70 °C (nach Verlegen)
Betriebstemperatur: +70 °C (max.)
Biegeradius: 7,5 x Leitungsdurchmesser
 2,5 x Leitungsdurchmesser
 für einmaliges Biegen ohne Zug
Flammwidrigkeit: nach VDE 0472 T. 804
 Prüfart B (=IEC 332-1)
