Anwendung:
Vorzugsweise im Sprechstellen- und Nebenstellenbau innerhalb von Gebäuden, aber auch im Freien zur festen Verlegung an Gebäuden. Bei Verwendung im Freien muss die Leitung vor UV-Strahlung geschützt werden.

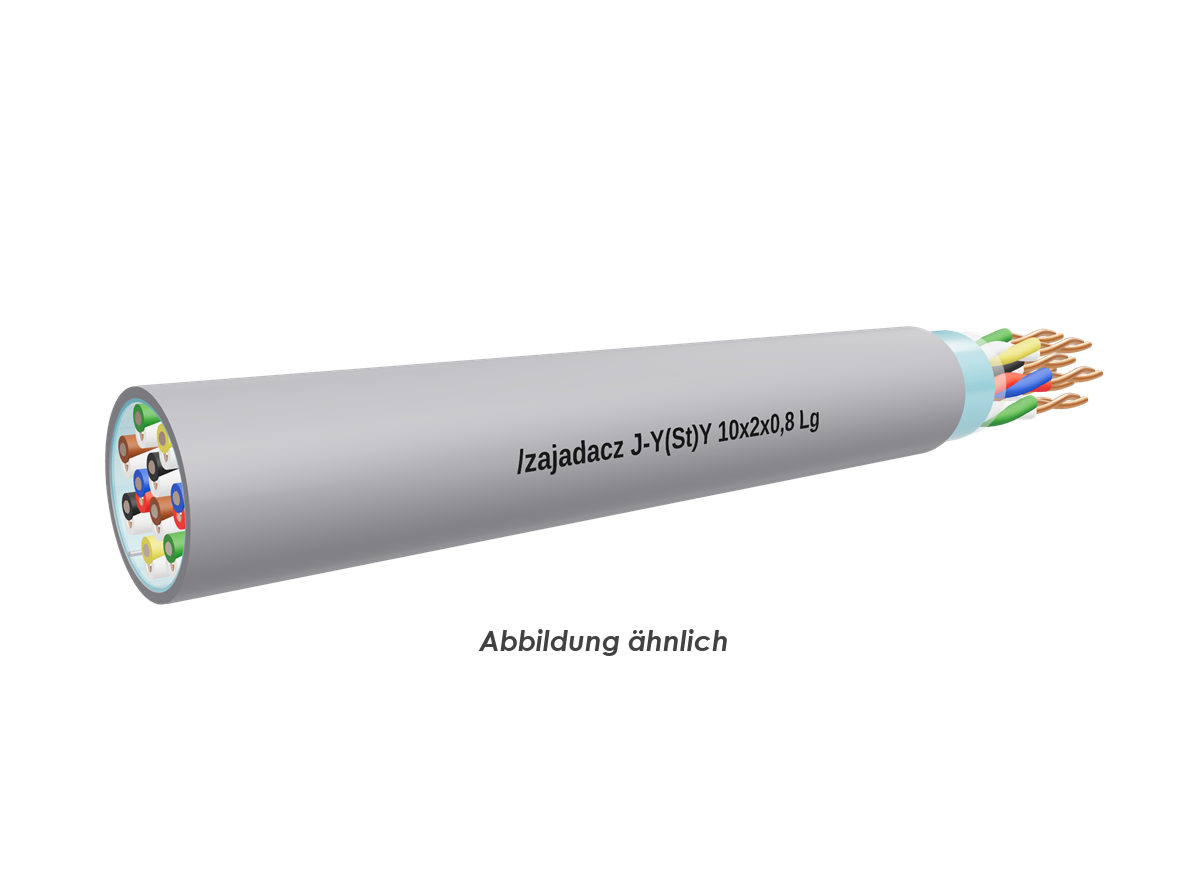

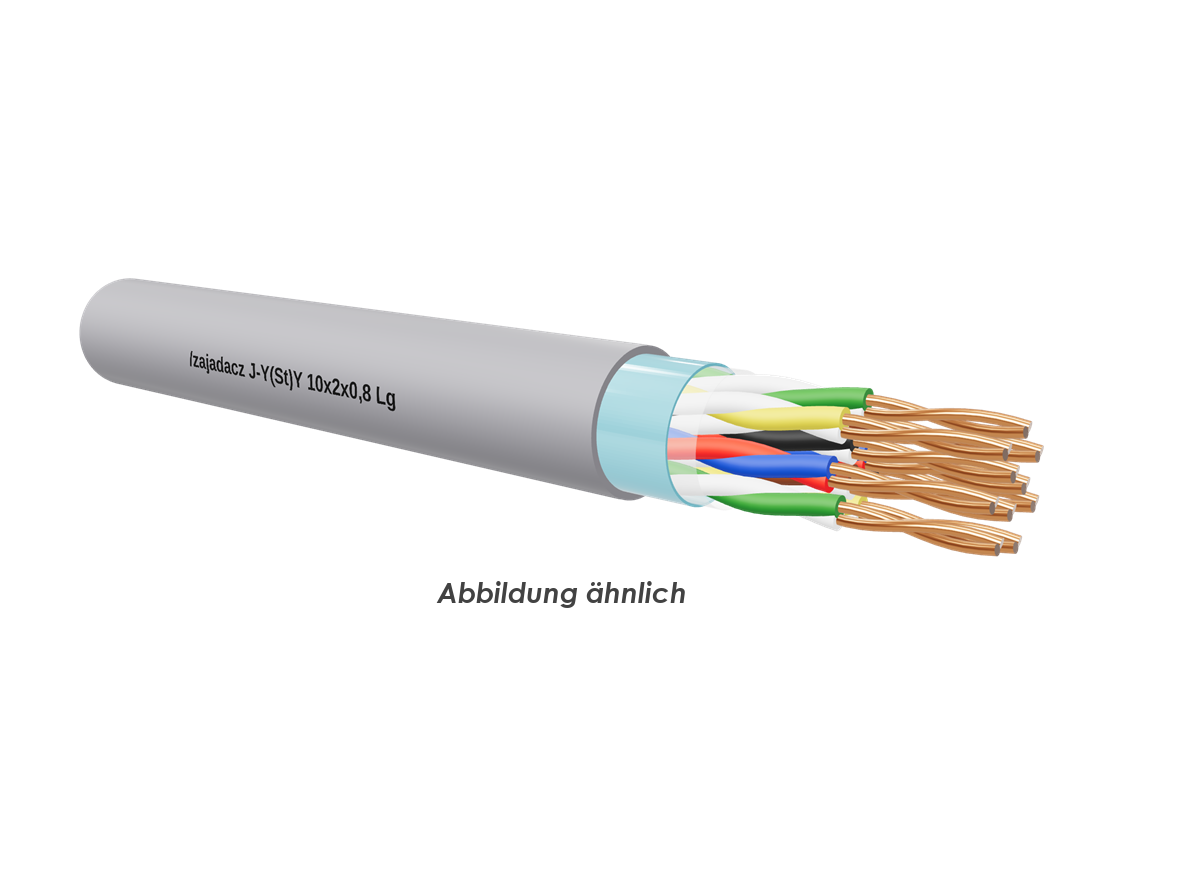

Aufbau:
Leiter: Kupferleiter eindrähtig blank
0,6mm oder 0,8mm Durchmesser
Aderisolation: PVC
Aderkennzeichnung: nach VDE 0815
Verseilung: Adern zu Paaren, Paare in Lagen
statischer Schirm: kunststoffkaschierte Metallfolie
mit Beidraht
Folie
Außenmantel: PVC grau
Technische Daten: 0,6 mm 0,8 mm
Nennspannung: 300 V 300 V
Prüfspannung: 800 V 800 V
Schleifenwiderstand: 130 Ohm/km 73,2 Ohm/km
Strombelastbarkeit: 2,5 A 5,1 A
Betriebskapazität: 120 nF/km 100 nF/km
Isolationswiderstand: 100 MOhm x km 100 MOhm x km
Kapazitive Kopplungen: K1 (800 Hz, 100 m)
300 pF 300 pF
Leitungsdämpfung: ca. 1,7 dB/km 1,1 dB/km (800 Hz)
Temperaturbereich: -5°C - +70°C (flexibler Einsatz)
-30°C - +70°C (fest verlegt)
Biegeradius: 10 x Leitungsdurchmesser
Flammwidrigkeit: nach VDE 0472 T. 804
Prüfart B (=IEC 332-1)
