Halogenfreie Installationsleitung J-H(St)H...Bd, grau
Halogenfreie Brandmelde-Installationsleitung J-H(St)H...Bd rot nach VDE 0815
Halogenfreie Installationsleitung mit statischem Schirm und verbessertem Verhalten im Brandfall für Fernmelde- und Informationsverarbeitungsanlagen. Diese Leitung wird verwendet zur Fernsprech-, Mess- und Signalübertragung, im Sprechstellen- und Nebenstellenbau für Fernmeldeanlagen aller Klassen in trockenen und feuchten Betriebsstätten.
Eine Verlegung auf, in und unter Putz ist gestattet. Der statische Schirm bewirkt eine zuverlässige Begrenzung der äußeren elektromagnetischen Stör-Wechselfelder. Es entstehen keine Brandfolgeschäden durch halogenhaltige Gase; die Rauchgasentwicklung ist gering.
Leiter: Kupferleiter blank eindrähtig
0,6 oder 0,8 mm Durchmesser
Aderisolation: vernetztes Polymer HI1
nach VDE 0207 Teil 23
Aderkennzeichn.: nach VDE 0815
Verseilung: 4 Adern zum Sternvierer und
5 Sternvierer zum Bündel
Bündel in Lagen Bandierung
Statischer Schirm: kunststoffkaschierte Metallfolie
(Metallseite innen) und
blankem Beidraht
Außenmantel: Polyolefin-Mischung HM2 nach
VDE 0207 Teil 24 halogenfrei
und flammwidrig
Mantelfarbe: grau RAL 7001 bzw. rot als
Brandmeldekabel
0,6 mm 0,8 mm
Nennspannung: 300 V 300 V
Prüfspannung: 800 V 800 V
Schleifenwiderst.: 130 Ohm/km 73,2 Ohm/km
Strombelastbarkeit: 2,5 A 5,1 A
Betriebskapazität: 120 nF/km 100 nF/km
Isolationswiderst.: 100 MOhm x km 100 MOhm x km
Kapazitive Koppl. K1 300 pF 300 pF
(100 m, 800 Hz): K9-12 100 pF 100 pF
Leitungsdämpf.: ca. 1,7 dB/km 1,1 dB/km (800Hz)
Temperaturber.: - 5 °C - + 50 °C
Betriebstemperatur: + 70 °C (max.)
Biegeradius: 7,5 x Leitungsdurchmesser
2,5 x Leitungsdurchmesser für
einmaliges Biegen ohne Zug
Brennverhalten: nach VDE 0472 T.
804 Prüfart C (=IEC 332-1)
Eigenschaften:
halogenfrei, geringe Brandfortleitung, minimale Rauch-
entwicklung, keine korrosiven Gase

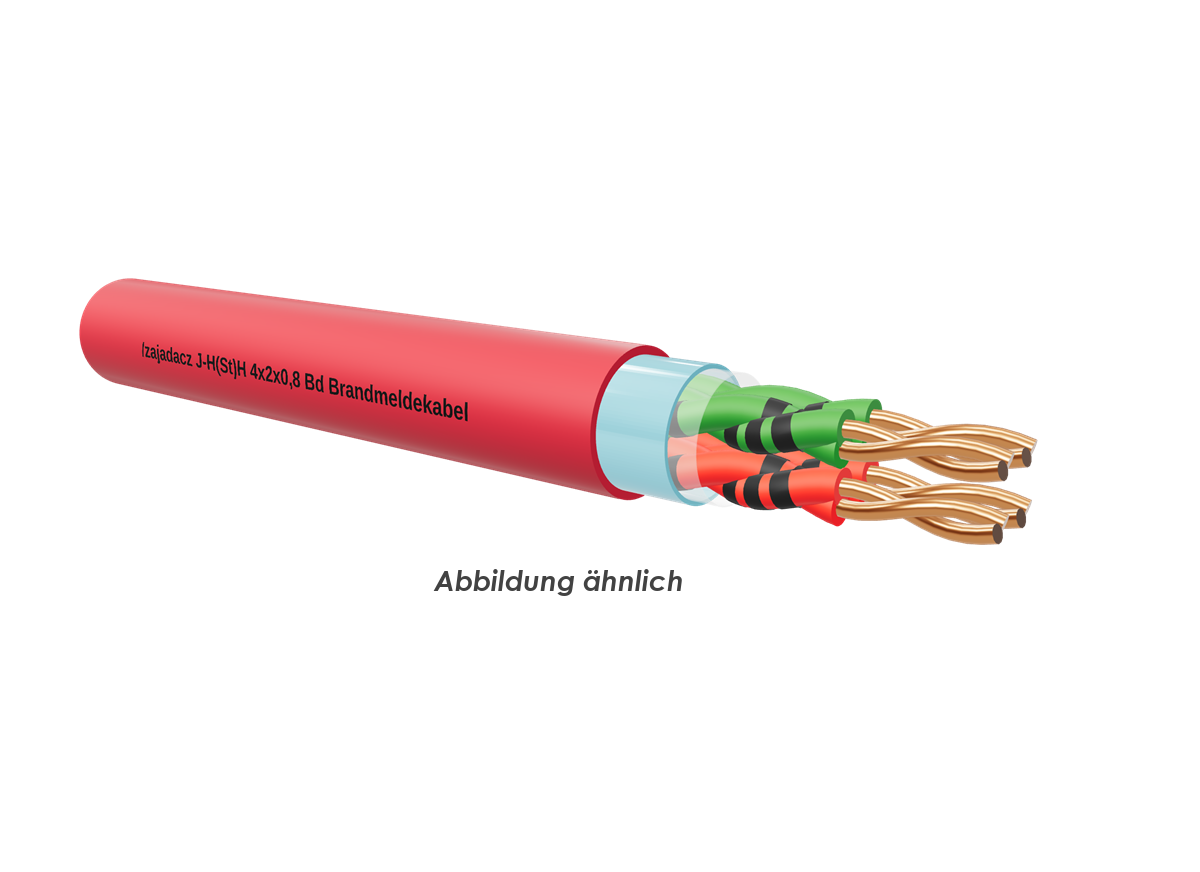

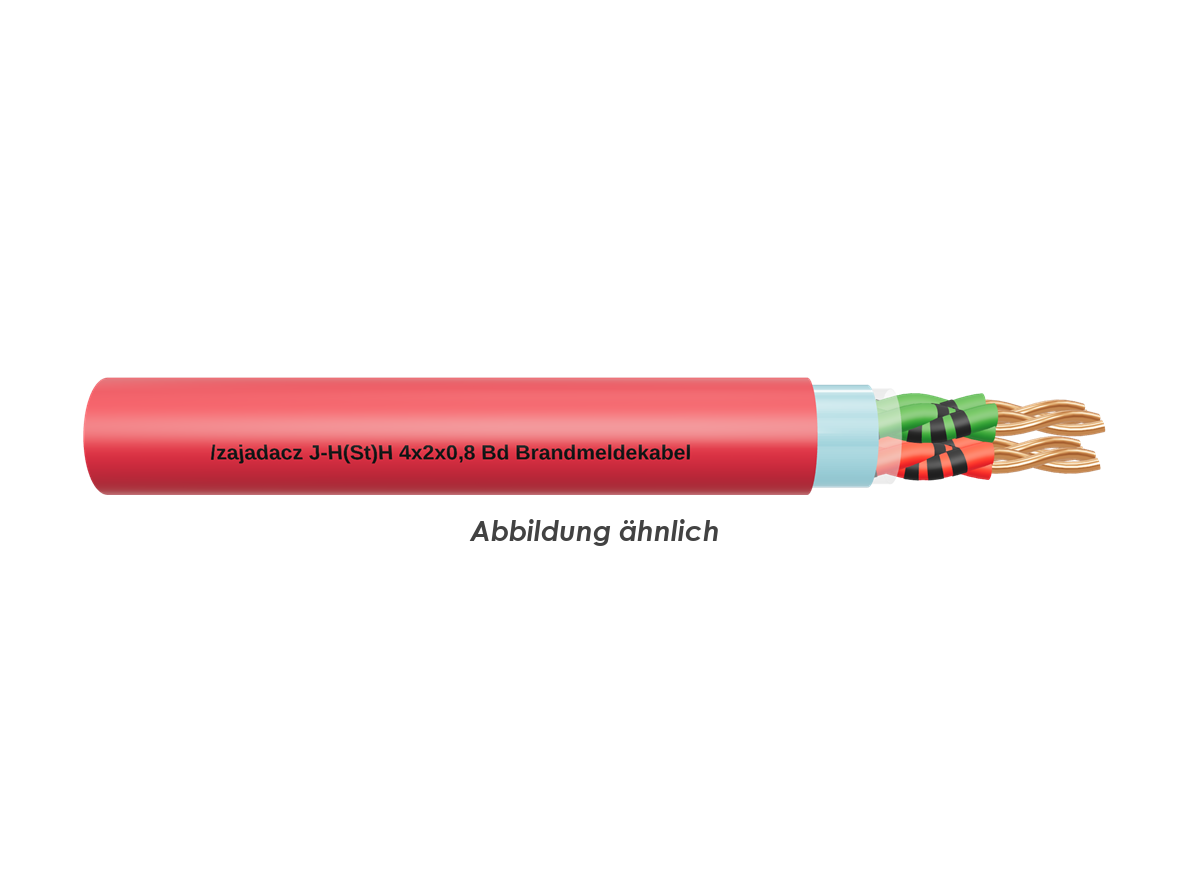

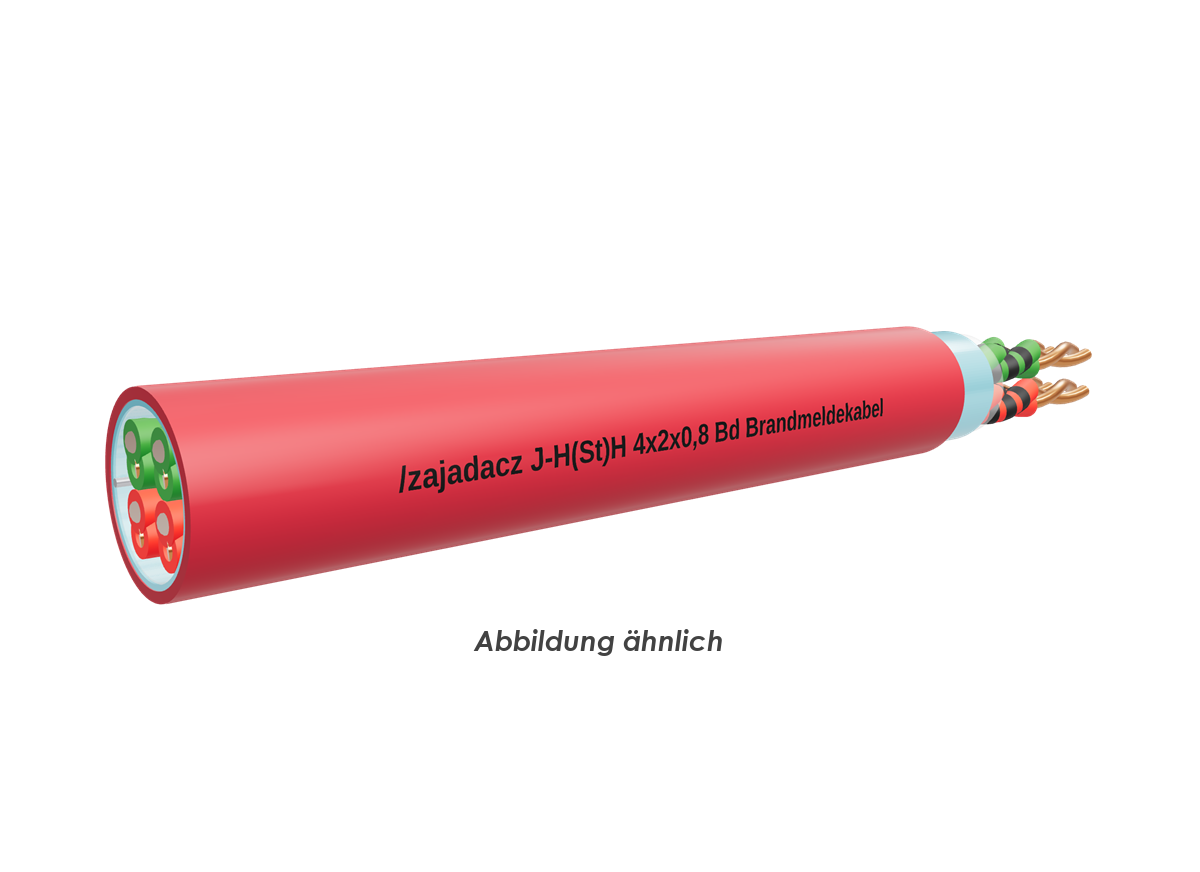

J-H(St)H, rot
Aderzahl x Nennquerschnitt qmm: 4X2X0,8 RT
Cu-Zahl (Kg/%m): 4,5
Außendurchmesser ca.: 9,9
Gewicht (kg/%m) ca.: 11,3
Farbe: rot
