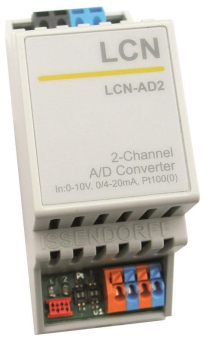

LCN-AD2
2-fach Analog - Digitalwandler für die Hutschiene

Beschreibung:
Der LCN-AD2 ist ein doppelter Analog-Digital Wandler mit 12Bit Auflösung für den I-Anschluss. Die Messwerte werden im Modul in die Variablen R1- und R2 eingetragen. Sie wirken wahlweise auf die Schwellwerte oder die Regler. Einsetzbar für alle LCN-Module ab Version 120C05.

Anwendungsgebiete:
Der LCN-AD1 wird zur Erfassung von Signalen eingesetzt, für die es keine speziellen LCN-Sensoren gibt. Beispiele sind Sensoren für sehr hohe Temperaturen, Hygrometer, usw. Der LCN-AD2 kann universell eingesetzt werden:
Spannung: 0-10V
Strom: 0(4)-20mA
Temperatur: Pt100/Pt1000 (Platin-Temp.-Sensoren)

Hardwareausstattung:
Analogeingänge
DIP-Schalter zum Betrieb von 2x LCN-AD2
Status-LEDs
2x I-Anschlüsse
Flachbandkabel zum I-Anschluss

Hinweis:
Der LCN-AD2 wird am I-Anschluss eines LCN Moduls ab Seriennummer 170206 angeschlossen. Diese Leitung kann mit 2 LCN-IV verlängert werden -  siehe auch ?TDI-Anschluss von Peripherie? (www.LCN.de / Downloads).
Detaillierte Informationen entnehmen Sie bitte der Installationsanleitung.
