LCN-HU

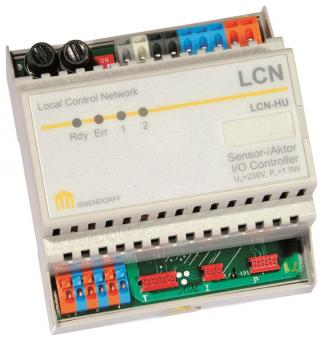

Universal Schalt und Dimmmodul für die Hutschiene
Beschreibung:
Das LCN-HU Hutschienen-Modul ist ein Sensor-Aktor Modul des LCN Bussystems. Es verfügt über zwei schalt- bzw. dimmbare elektronische Ausgänge 230V und zwei 2 simulierte Ausgänge. Zusätzlich verfügt das LCN-HU über drei 0-10V Gleichspannungsausgänge zur Steuerung von EVGs, die auch auf DSI oder DALI Ausgabe umgeschaltet werden können. Weiterhin verfügt das LCN-HU über T-, I- und P-Anschlüsse zur Aufnahme weiterer LCN Sensoren und Aktoren. Das interne Betriebsprogramm kann mittels der LCN Systemsoftware LCN-PRO frei parametriert werden. Üblich ist die Montage auf Hutschiene in Verteilerschränken, eine direkte Montage ist ebenfalls vorgesehen.
Anwendungsgebiete:
Hochwertige Lichtsteuerungen auf Theater-Niveau, aufwändige Lichteffekte realisierbar, vom Tageslicht abhängige Lichtregelung einfache RGB Steuerung mit EVGs Steuerung von Beschattungen und Wintergarten. Einzelraumregelung: Kühlung, Heizung, Lüftung. Zugangskontrolle mit IR-Fernsteuerung und Transponder Automatiksteuerungen mit vielen Zeitgebern und Verknüpfungen hierarchischen Verknüpfungen von Berechtigungen. Alarmanlagen, auch mit mehreren Zonen und komplexen Bedingungen, Blockschloss, Voralarm, usw. Verknüpfungen über Gewerkegrenzen: hinweg: Beleuchtung « Beschattung « Alarm « Zutritt, usw.= hohe Funktionalität bei kostengünstiger Mehrfach-nutzung von Sensoren und Aktoren. Hinweis: Alle Funktionen können unabhängig genutzt werden und stehen deshalb gleichzeitig zur Verfügung.
Hardwareausstattung:
230V Netzteil 50Hz/60Hz (110V Version lieferbar)
2 elektronische Schaltausgänge 230V, max. 500VA: Null-spannungsschalter oder dimmbar (im Phasenanschnitt)
Drei analoge 0-10V Ausgänge, umschaltbar auf DSI oder DALI
T-Anschluss für den Anschluss von bis zu 8 Tasten über Tastenumsetzer LCN-T8, LCN-TEx oder zum Anschluss von LCN-R1U (Relais), LCN-GT12, LCN-GT6 usw ...
I-Anschluss für den gleichzeitigen Betrieb von LCN-RR (IR-Fernsteuerempfänger), LCN-TS (Temperatursensor), LCN-BMI (Bewegungsmelder), LCN-ULT (Transponder-Leser), LCN-UT (Transponder-Leser), LCN-GTxD (Display-Sensor-taster), LCN-BT4H/R (Binär- & Tastensensor) usw ...
P-Anschluss als digitaler Ein-/Ausgang für Erweiterungen wie Relais LCN-R8H, LCN-R4M2H oder LCN-R2H, LCN-BS4 (Stromsensoren), usw...
Funktionsbeschreibung:
Betriebsprogramme:
Drei Ausgänge, davon 2 nach außen geführt: Schalten und Dimmen, Helligkeit und Blendzeit individuell einstellbar. Zeitgeber (10 ms .. 40 min.) ermöglichen Kurzzeittimer, Treppenhauslicht, usw.. Jeder der 3 Ausgänge bietet 100 Lichtszenenspeicher, jeweils für Helligkeit + Blendzeit. Drei Kanäle analog 0-10 V, oder alternativ drei Kanäle DSI oder drei DALI-Gruppen. Positionssteuerung für 4 Motore incl. Fahrwegbegrenzung. Anschluss für 8 Tasten (mit Tastenumsetzer LCN-TU4x), die Tippen, Langdrücken, Loslassen unterscheiden: jeweils 3 Befehle an je 2 Adressen (Module oder Gruppen). Insgesamt 32 Tasten in 4 Tabellen = 192 Befehle an 64 Ziele LCN-Tableaufunktionen mit 4 Zuständen: An, Aus, Blinken, Flackern. Vier Summenverarbeitungen mit je 12 Eingängen für logische Verknüpfungen und hierarchische Störmeldeverarbeitung gem. DIN. Decodierung des IR-Fernsteuerempfängers. Auswertung direkt oder über Zentralrechner. Funktionen für Tastenebenen, kodierte Übertragung, Senderunterscheidung, mit Transponder kombinierbar,
Personenerkennung
Weitere Funktionen: Zwei frei parametrierbare Stetigregler. Messwerte und Stellgrößen können beliebig im Bus verteilt sein Analogwertverarbeitung über fünf Schaltschwellen mit Hysterese, auch als Regler nutzbar Transponder-Datenverarbeitung für bis zu 16 Transponder (unbegrenzt bei Betrieb der Visualisierung) Steuerung mit Abhängigkeiten & Verknüpfungen, Sperren und Freigeben einzelner Tasten / hierarchische Berechtigungen 4 Zeitgeber (1s..45Tage), 2 Zeitgeber (Relais), zyklischer Taktgeber Überbrückung von Netzausfällen bis 20s mit Netzausfallerkennung, usw. 4-stufiges Quittungs- und Meldewesen Funktionsquittung: die Ausführung wird eindeutig bestätigt automatische Erzeugung echter Statusmeldungen, u.v.m.
Hinweis:
Zur Ansteuerung von externen Relais über die elektronischen Ausgänge kann die interne Funkentstörung mit Hilfe eines Microschalters abgeschaltet werden oder es ist ein Grundlastmodul (LCN-C2GH) nötig. Hierbei ist der Haltestrom der konventionellen Relais zu beachten. Detaillierte Informationen entnehmen Sie bitte der Installationsanleitung.
