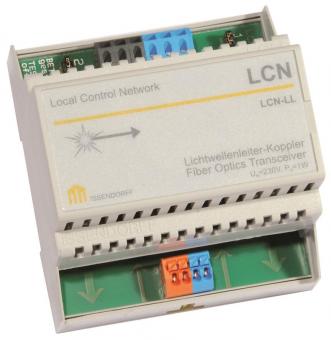

LCN-LLK
Lichtleiterkoppler für Kunststoffkabel für die Hutschiene

Beschreibung:
Der LCN-LLK ist der Kunststoff LWL Koppler des LCN Bus-systems. Er ist als doppelter Sender-Empfänger-Baustein ausgeführt und verfügt über Anschlüsse für den LCN Zwei-Draht-Bus und das Kunststofflichtwellenkabel. Da er keinen eigenen Prozessor besitzt, ist eine Para-metrierung durch die LCN Systemsoftware LCN-PRO nicht  erforderlich.

Anwendungsgebiete:
Der Kunststoff LWL Koppler LCN-LLK dient zur Verbindung räumlich getrennter einzelner LCN Busse innerhalb eines LCN Segmentes. Die Reichweite beträgt max. 100m bei Verwendung des LCN-LK Kabels. Mit dem LCN-LLK werden einzelne Miet-, Versorgungs-  und Gebäudebereiche miteinander verbunden, so dass eine Kommunikation aller LCN Busmodule untereinander möglich ist.

Hardwareausstattung:
Anschlüsse für den LCN Zwei-Draht-Bus
Anschlüsse für das LWL Kabel
Statusanzeige am LCN-LLG zur Diagnose vor Ort
Test-Steckbrücke zur Kontrolle der optischen Pegelreserve

Hinweis:
Ein direkter Anschluss an die Datenader des LCN Bus ist nicht möglich. Hierfür ist ein LCN-IS zur Signalumwandlung erforderlich. Maximal 15 Teilnehmer (LCN-IS, LCN-LLK, LCN-LLG) sind am Zwei-Draht-Bus zulässig. Die Verlegevorschriften für LWL-Leitung sind zu beachten. Detaillierte Informationen entnehmen Sie bitte der Installationsanleitung.
