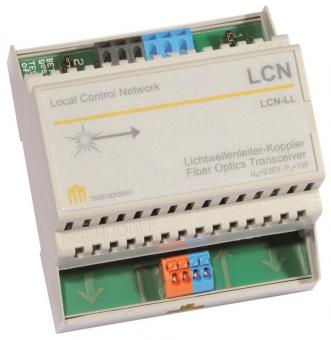

LCN-LLG
Lichtleiterkoppler für Glasfaserkabel für die Hutschiene

Beschreibung:
Der LCN-LLG ist der Glasfaser LWL Koppler des LCN Bus-systems. Er ist als doppelter Sender-Empfänger-Baustein ausgeführt und verfügt über Anschlüsse für den LCN Zwei-Draht-Bus und für das Glasfaserkabel. Da er keinen eigenen Prozessor besitzt ist eine Para-metrierung durch die LCN Systemsoftware LCN-PRO nicht  erforderlich.

Anwendungsgebiete:
Der Glasfaser LWL Koppler LCN-LLG dient zur Verbindung räumlich getrennter LCN Busse innerhalb eines LCN Segmentes mit einer Reichweite von 2 km. Mit dem LCN-LLG werden einzelne Gebäudebereiche miteinander verbunden, so dass eine Kommunikation aller LCN Bus Module untereinander möglich ist.

Hardwareausstattung:
Anschlüsse für den LCN Zwei-Draht-Bus
Anschlüsse für das LWL Kabel
Statusanzeige am LCN-LLG zur Diagnose vor Ort
Test-Steckbrücke zur Kontrolle der optischen Pegelreserve

Hinweis:
Ein direkter Anschluss an die Datenader des LCN Bus ist nicht möglich. Hierfür ist ein LCN-IS zur Signalumwandlung erforderlich. Maximal 15 Teilnehmer (LCN-IS, LCN-LLK, LCN-LLG) sind am Zweidrahtbus zulässig. Die Verlegevorschriften für LWL-Leitung sind zu beachten. Detaillierte Informationen entnehmen Sie bitte der Installationsanleitung.
