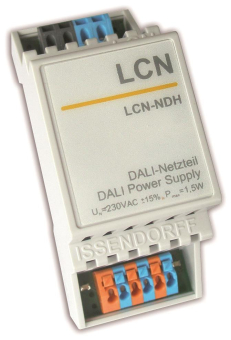

LCN-NDH
DALI Netzteil für die Hutschiene

Beschreibung:
Das LCN-NDH ist ein DALI-Netzteil für den optionalen Einsatz am LCN-HU Modul, ab Firmware 170205 (Feb. 2013).

Anwendungsgebiete:
Beim Einsatz des LCN-NDH ist es zusätzlich möglich, die Vorschaltgeräte im DALI-Normalmodus zu betreiben, statt im energieeffizienten DALI-LCN-Modus (Low-Pegel). Dadurch  würden  bei Leitungsbruch die Leuchten voll einschalten. Im LCN-Modus würden sie im Fehlerfall ihre letzte Helligkeit beibehalten. Es wird einfach dem DALI-Ausgang des HU-Moduls parallel geschaltet und erweitert so die Anzahl der anschließbaren Vorschaltgeräte auf 32.

Funktionsweise:
Der LCN-Bus sendet Gruppen-Kommandos auf die DALI-Schnittstelle. Die DALI-Gruppen-Adressen 1, 2, 3 und 4 sind fest mit den elektronischen Ausgängen verknüpft. Alle EVGs, die Mitglied in Gruppe 1 sind, folgen dem 1. Ausgang, die in Gruppe 2 folgen dem 2. usw.  Damit stehen die umfangreichen LCN-Funktionen (Timer, Rampen, Lichtszenen, usw.) auch mit DALI-EVGs zur Verfügung.

Steuerung der DALI-EVGs
Ausgang 1 -  steuert DALI-Gruppe 1
Ausgang 2 -  steuert DALI-Gruppe 2
Ausgang 3 -  steuert DALI-Gruppe 3
Ausgang 4 -  steuert DALI-Gruppe 4

Im DALI-Betrieb wird beim LCN-HU nur der 1. EVG-Ausgang beschaltet, die anderen EVG-Klemmen sind ohne Funktion. An diesen Ausgang (DALI-Steuerleitung) wird das LCN-NDH angeschlossen. Die Anschlussklemmen des LCN-NDH sind parallel geschaltet, so dass die EVGs oder das LCN-HU beliebig angeschlossen werden können. Das LCN-NDH kann somit auch als Linienverteiler genutzt werden.

LED grün ein+rot aus = Ruhe (kein Telegramm)
LED grün+rot flackern = Aktiv (DALI Telegrammverkehr)
LED beide aus = Fehler

Hardwareausstattung:
Ausgang für Spannungsversorgung


Hinweise:
Bei Betrieb eines LCN-GT(S)4D/-GT(S)10D oder LEDnet (I-Anschl.) können keine DALI/DSI Signale ausgegeben werden! Verwenden Sie zur Adressierung der EVGs ein Programmiergerät des jeweiligen EVG-Herstellers. Das LCN-HU muss während der Adressierung abgeklemmt werden. Sollte das Programmiergerät ein eigenes Netzteil besitzen, muss auch das LCN-NDH abgeklemmt werden. Die Vorschaltgeräte der Fa. TRIDONIC können ab BJ 2012 uneingeschränkt genutzt werden! Detaillierte Informationen entnehmen Sie bitte der Installationsanleitung.
