Beschreibung

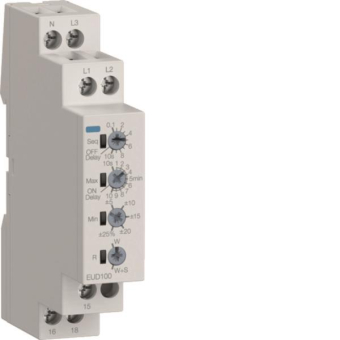

Kontrollrelais Spannung, Phasenüberwachung, einstellb., Restart 1P+N/3P(N) 1 W.Kontroll- und Überwachungsrelais für Unter- und Überspannungen in Ein- und Dreiphasennetzen (1P+N, 3P+N). Einstellbare Auslöse- und Einschaltverzögerung bei einstellbarem Unter- /Überspannungs-Auslösebereich (Windows-Funktion). Überwachung von Phasenfolge, Phasenausfall und Neutralleiterbruch. Signalisierung über Wechslerkontakt und LEDs. Montage auf Hutschiene (DIN-Schiene).

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
85364900
Ursprungs-Land
AT
WEEE-Land
DE
WEEE-Nummer
23692311
Ausführung des elektrischen Anschlusses
Schraubanschluss
Mit abnehmbaren Klemmen
Externe Stromversorgung erforderlich
Spannungsart der Versorgungsspannung
AC
Versorgungsspannung AC 50 Hz
230 - 400 V
Versorgungsspannung AC 60 Hz
230 - 400 V
Spannungsmessbereich 1
161 - 520 V
Spannungsmessbereich 2
230 - 400 V
Spannungsart des Messbereichs
AC
Ansprechwert Spannung
161 - 161 V
1-Phasen-Unterspannung möglich
3-Phasen-Unterspannung möglich
1-Phasen-Überspannung möglich
3-Phasen-Überspannung möglich
1-Phasen-Fenster möglich
3-Phasen-Fenster möglich
Enthält Funktion Gleichspannung-Unterspannung
Enthält Funktion Gleichspannung-Überspannung
Enthält Funktion Gleichspannung-Fenster
Min. einstellbare Ansprechverzögerungszeit
10 s
Max. zulässige Ansprechverzögerungszeit
600 s
Min. einstellbare Rückfallverzögerungszeit
0,1 s
Max. zulässige Rückfallverzögerungszeit
10 s
Anzahl der Kontakte als Wechsler
1
Spannungsart der Betriebsspannung
AC
Betriebsspannung AC 50 Hz
230 - 400 V
Betriebsspannung AC 60 Hz
230 - 400 V
Breite
17,5 mm
Höhe
87 mm
Tiefe
65 mm
