Steuerleitung geschirmt halogenfrei, flammwidrig HSLHCH
Anwendung:
Die halogenfreien, flammwidrigen Leitungen werden als Verbindungsleitung in der Mess-, Steuerungs- und Regelungstechnik insbesondere bei erhöhten Anforderungen an den Brandschutz von Personen, Sachgütern und Gebäuden. In trockenen und feuchten Räumen als auch im Freien (geschützte Verlegung).

Aufbau:
Leiter: Kupferlitze blank,
 feindrähtig nach VDE 0295 Kl. 5
Aderisolation: Spezialmischung halogenfrei
Aderkennzeichnung: VDE 0293-308
 G = schwarze Adern mit
 fortlaufendem Ziffernaufdruck
 und grün-gelben Schutzleiter
 X = schwarze Adern mit
 fortlaufendem Ziffernaufdruck
 ohne Schutzleiter
 in Lagen verseilt
 Innenmantel
Abschirmung: verzinntes Kupfergeflecht
Mantel: Spezialmischung halogenfrei
Farbe: grau

Technische Daten:
Nennspannung: 300/500 V
Prüfspannung: 2000 V
Temperaturbereich: + 5 °C – + 50 °C (bewegt)
 -20 °C – + 70° C (nicht bewegt)
Biegeradius: 4 x Leitungsdurchmesser
 (fest verlegt)
 15 x Leitungsdurchmesser
 (flexibler Einsatz)

Prüfungen:

Brennverhalten: nach VDE 0482 Teil 265-1
 (IEC 332/3 Prüfart C)
Verhalten im Brandfall: nach VDE 0482 Teil 267-2-3
Halogenfreiheit: nach VDE 0475 Teil 815

Produktvorteile:
robust - äußerst flexibel - flammwidrig und selbstverlöschend - asbestfrei - FCKW-frei - bleifrei - silikonfrei (LBS frei) - hydrolosebeständig - vollständig recyclebar

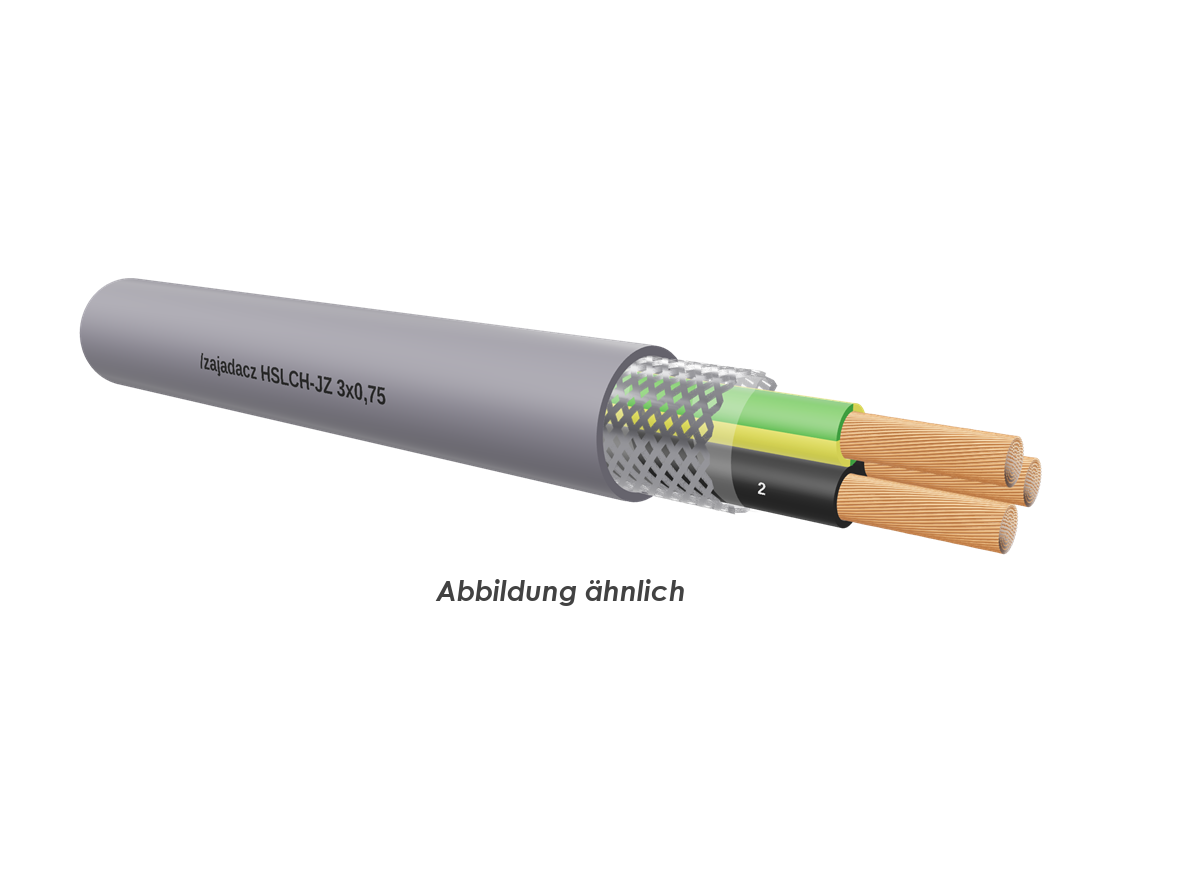

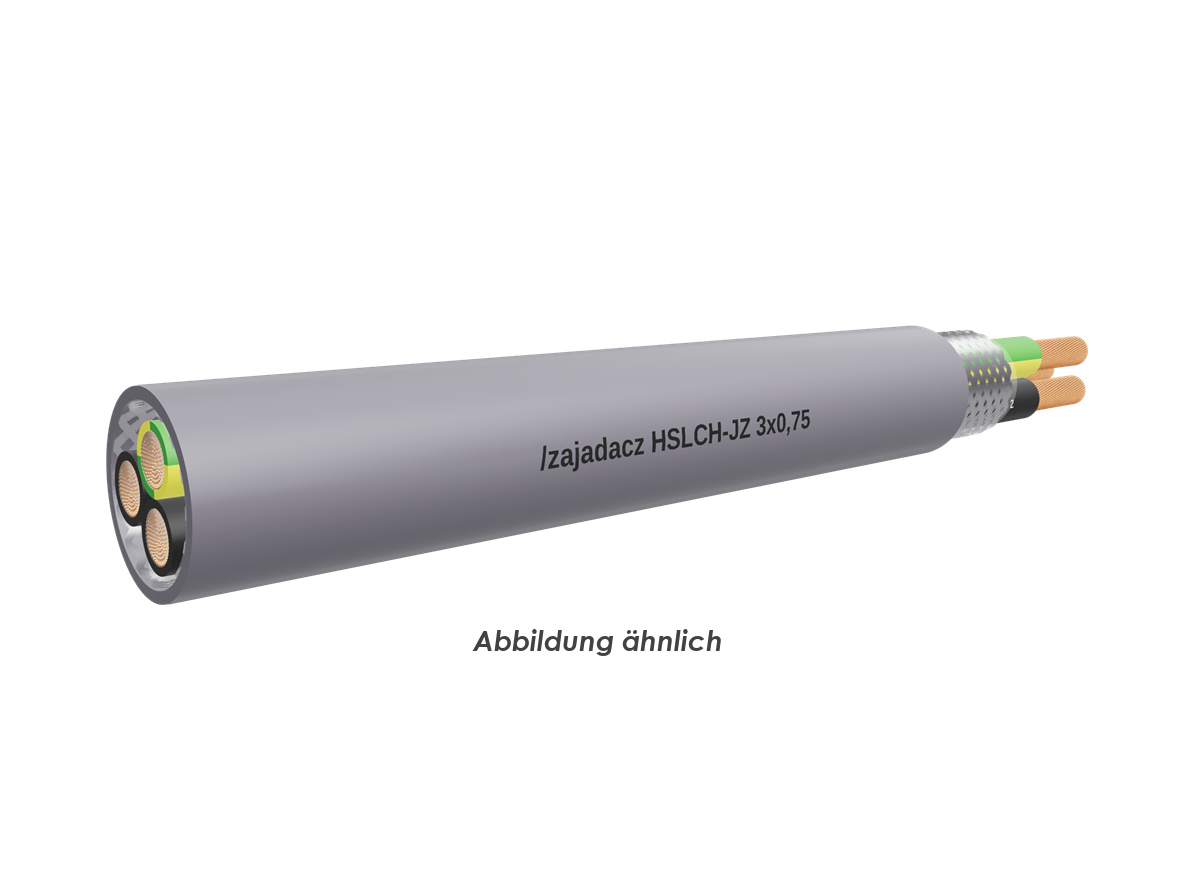

HSLHCH-JZ
Aderzahl x Nennquerschnitt qmm: 3G0,75
Cu-Zahl (Kg/%m): 5,2
Außendurchmesser ca.: 6,6
Gewicht (kg/%m) ca.: 7,7
