Beschreibung

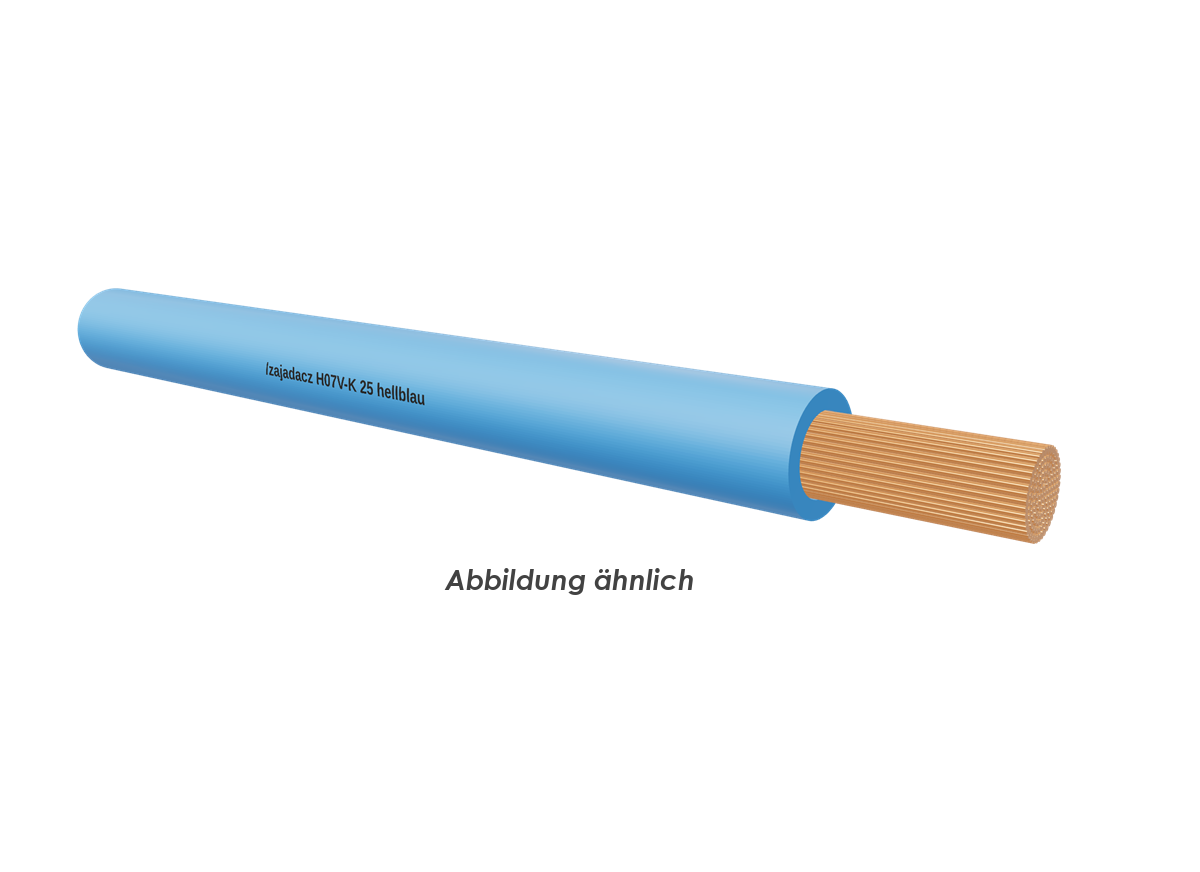

PVC-Industrieleitung H07V-K nach VDE 0281-3
Anwendung:
Verlegung in trockenen Räumen, Schalt- und Verteilungsanlagen, in Rohren auf und unter Putz sowie in geschlossenen Installationskanälen. Folgende Verwendungsmöglichkeiten sind für die Verlegung dieser PVC-Aderleitung vorgesehen: Die innere Verdrahtung von Geräten, Schaltanlagen und Verteilern sowie die geschützte Verlegung in und an Leuchten mit einer Nennspannung bis 1000 V Wechselspannung oder einer Gleichspannung bis 750V gegen Erde. Sie ist nicht geeignet für die direkte Verlegung auf Pritschen, Rinnen oder Wannen.
Aufbau:
Leiter: Kupfer blank, feindrähtig
Isolation: PVC nach VDE 0207
Mantelfarbe: nach VDE 0293
Technische Daten:
Nennspannung: 450/750 V
Prüfspannung: 2500 V
Temperaturbereich: +5 °C-+70 °C (beim Verlegen)
-30 °C-+70 °C (nach Verlegen)
Betriebstemperatur: +70 °C (max.)
Biegeradius: 15 x Leitungsdurchmesser (min.)
Flammwidrigkeit: nach VDE 0472 T. 804 Prüfart B (=IEC 332-1)
Alternative
Aderzahl x Nennquerschnitt qmm: 25
Cu-Zahl (Kg/%m): 24,00
Außendurchmesser ca.: 8,5
Gewicht (kg/%m) ca.: 26,0
Farbe: hellblau
