PVC-Industrieleitung, feindrähtig H07V-K/X07V-K
nach VDE 0281-3
Anwendung:

Verlegung in trockenen Räumen, Schalt- und Verteilungsanlagen, in Rohren auf und unter Putz sowie in geschlossenen Installationskanälen. Folgende Verwendungsmöglichkeiten sind für die Verlegung dieser PVC-Aderleitung vorgesehen: Die innere Verdrahtung von Geräten, Schaltanlagen und Verteilern sowie die geschützte Verlegung in und an Leuchten mit einer Nennspannung bis 1000 V Wechselspannung oder einer Gleichspannung bis 750 V gegen Erde. Sie ist nicht geeignet für die direkte Verlegung auf Pritschen, Rinnen oder Wannen.

Aufbau:

Leiter: Kupfer blank, feindrähtig
Isolation: PVC nach VDE 0207
Mantelfarbe: nach VDE 0293

Technische Daten:

Nennspannung: 450/750 V
Prüfspannung: 2500 V
Temperaturbereich: +5 °C - +70 °C (beim Verlegen)
 -30 °C - +70 °C (nach Verlegen)
Betriebstemp.: +70°C (max.)
Biegeradius: 15 x Leitungsdurchmesser (min.)
Flammwidrigkeit: nach VDE 0472 T.
 804 Prüfart B (=IEC 332-1)

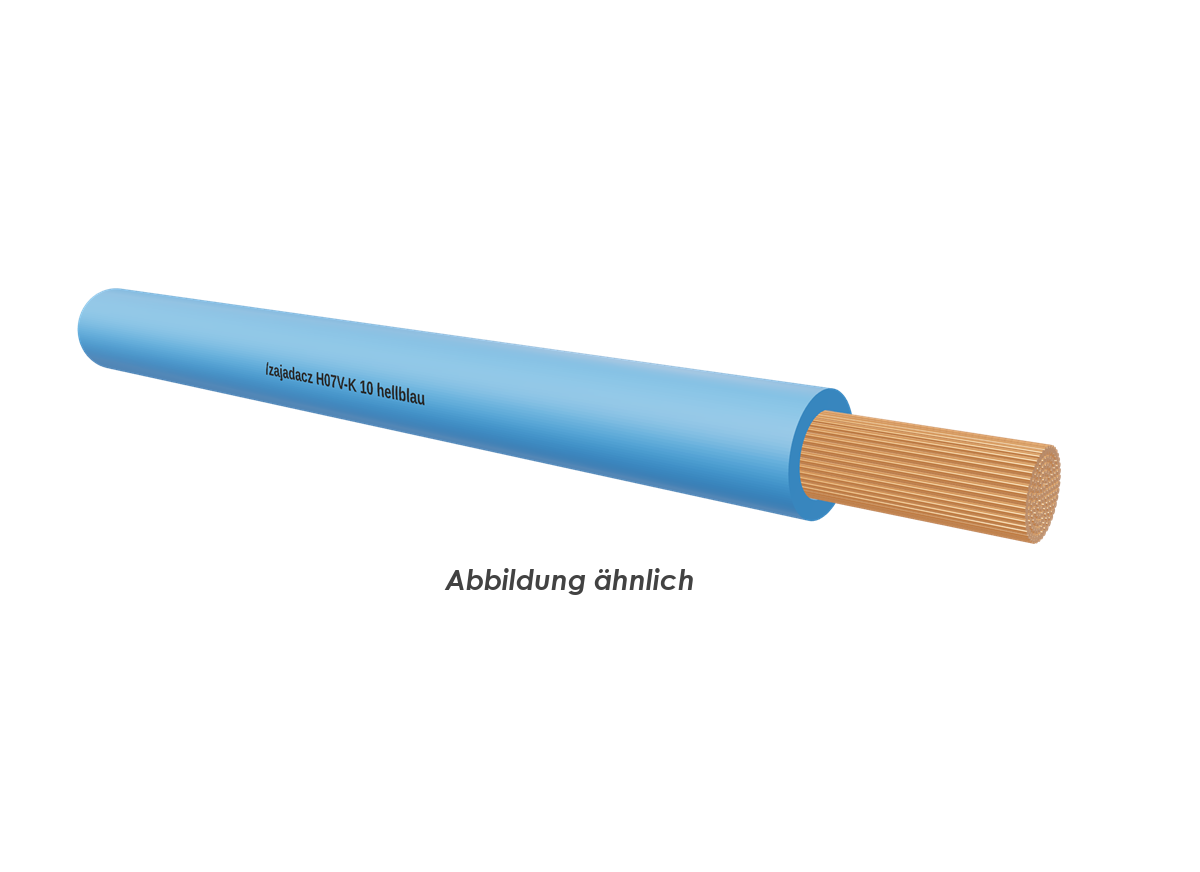

H07V-K
Aderzahl x Nennquerschnitt qmm: 10
Cu-Zahl (Kg/%m): 9,60
Außendurchmesser ca.: 5,8
Gewicht (kg/%m) ca.: 11,5
Farbe: blau
