Feindrähtige Aderleitung H05Z-K/H07Z-K halogenfrei
Anwendung
Halogenfreie Aderleitung mit verbesserten Eigenschaften im Brandfall sind bestimmt für den Einsatz in trockenen Räumen, zur Verdrahtung von Leuchten, Geräten, Schaltanlagen und Verteilern, in Gebäuden mit hoher Personen- und/oder Sachwertkonzentration sowie in Verkehrsmitteln.
Diese Leitungen sind auch geeignet für die Verlegung in Rohren auf, in und unter Putz sowie in geschlossenen Installationskanälen. Sie dürfen für die innere Verdrahtung von Geräten, Schaltanlagen und Verteilern sowie für geschützte Verlegung in und an Leuchten verwendet werden. Hinsichtlich der allgemeinen Anforderungen gilt DIN VDE 0298 Teil 3.
Zulässige Betriebstemperatur am Leiter: 90 °C.

Aufbau:
Leiter: feindrähtig blank
Isolation: halogenfreie vernetzte Polymermischung

Technische Daten: H05Z-K H07Z-K
bei 20 °C
Nennspannung Uo/U 300/500 V 450/750 V
Höchstzulässige Betriebsspannung in
Wechsel- und Drehstromanalgen 330/550 V 495/825 V
in Gleichstromanalgen 825 V 1238 V
Leiterwiderstand nach DIN/VDE 0295
Prüfspannung 50 Hz, 5 min. 2000 V 2500 V

Temperaturbereich:
maximal zulässige Temperatur am Leiter 90 °C
Kurzschlusstemperatur 250 °C

Eigenschaften:
flammwidrig, halogenfrei, minimale Rauchgasdichte

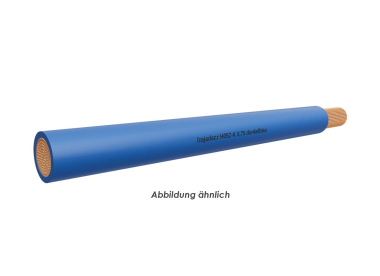

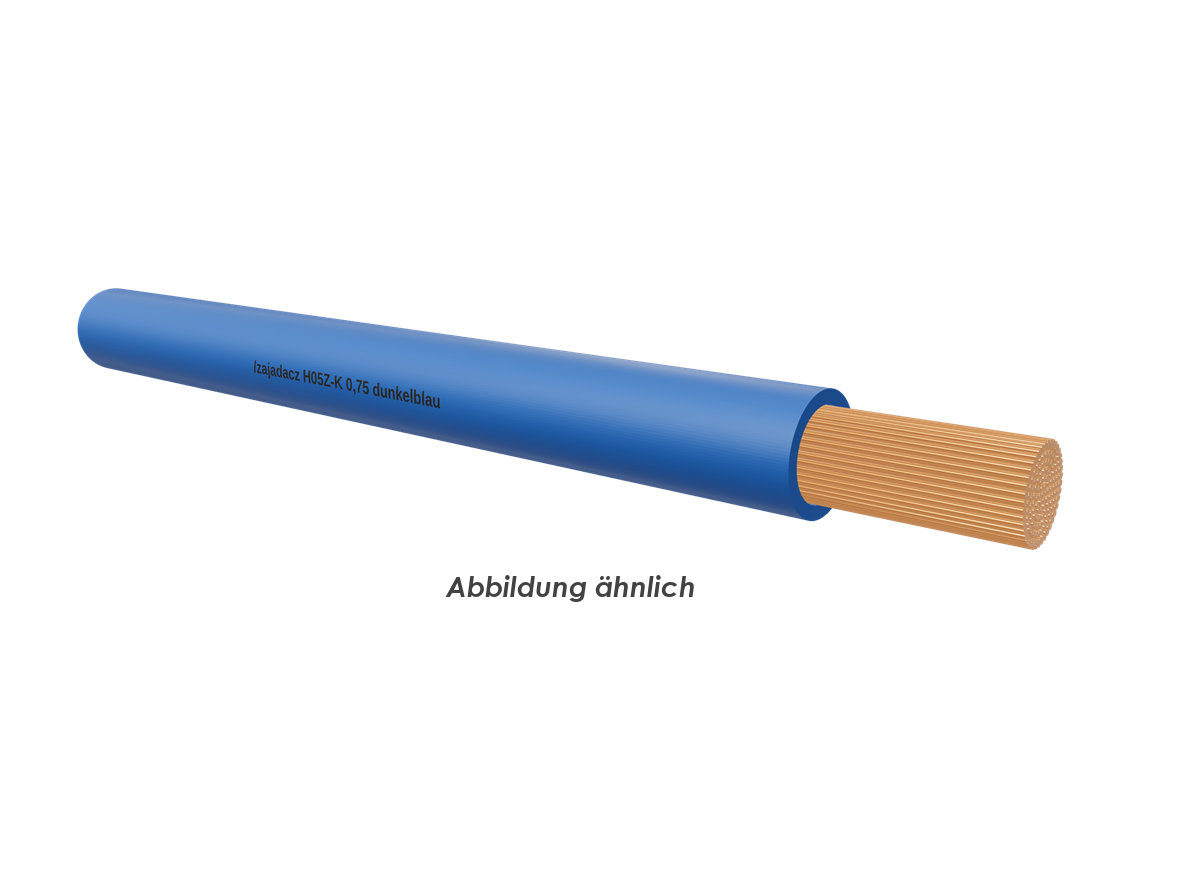

H05Z-K
Aderzahl x Nennquerschnitt qmm: 1X0,75
Cu-Zahl (Kg/%m): 0,72
Außendurchmesser ca.: 2,2
Gewicht (kg/%m) ca.: 1,3
Farbe: dunkelblau
