PVC-Verdrahtungsleitung H05V-U eindrähtig, nach VDE 0281-3
Anwendung:
Für die innere Verdrahtung von Geräten sowie bei geschützter Verlegung in und an Leuchten, in Rohren, in Röhren, auf und unter Putz, jedoch nur für Klingel- bzw. Signalanlagen werden diese PVC-Verdrahtungsleitungen verwendet.
Aufbau:
Leiter: Kupfer blank, eindrähtig
Isolation: PVC nach VDE 0207
Mantelfarbe: nach VDE 0293-308
Technische Daten:
Nennspannung: 300/500 V
Prüfspannung: 2000 V
Temperaturbereich: +5°C-+70°C (beim Verlegen)
-30°C-+70°C (nach Verlegen)
Betriebstemperatur: +70°C (max.)
Biegeradius: 15 x Leitungsdurchmesser (min.)
Flammwidrigkeit: nach VDE 0472 T. 804 Prüfart B (=IEC 332-1)
PVC-Verdrahtungsleitung H05V-U nach VDE 0281-3
Anwendung:
Für die innere Verdrahtung von Geräten sowie bei geschützter Verlegung in und an Leuchten, in Rohren, in Röhren, auf und unter Putz, jedoch nur für Klingel- bzw. Signalanlagen werden diese PVC-Verdrahtungsleitungen verwendet.
Aufbau:
Leiter: Kupfer blank, eindrähtig
Isolation: PVC nach VDE 0207
Mantelfarbe: nach VDE 0293-308
Technische Daten:
Nennspannung: 300/500 V
Prüfspannung: 2000 V
Temperaturbereich: +5 °C - +70 °C (beim Verlegen)
-30 °C - +70 °C (nach Verlegen)
Betriebstemp.: +70 °C (max.)
Biegeradius: 15 x Leitungsdurchmesser (min.)
Flammwidrigkeit: nach VDE 0472 T. 804 Prüfart B (=IEC 332-1)

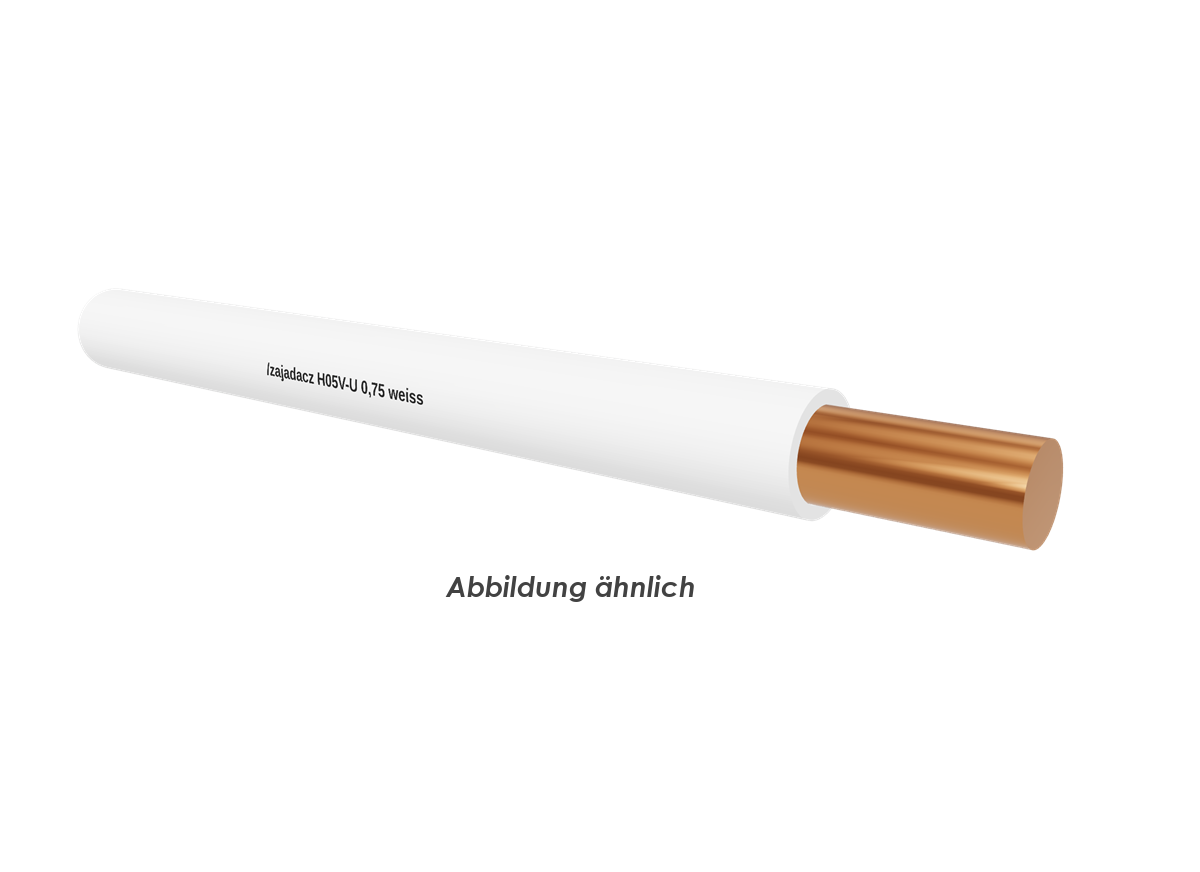

Aderzahl x Nennquerschnitt qmm: 0,75 WS
Cu-Zahl (Kg/%m): 0,72
Außendurchmesser ca.: 2,1
Gewicht (kg/%m) ca.: 1,0
Farbe: weiß
